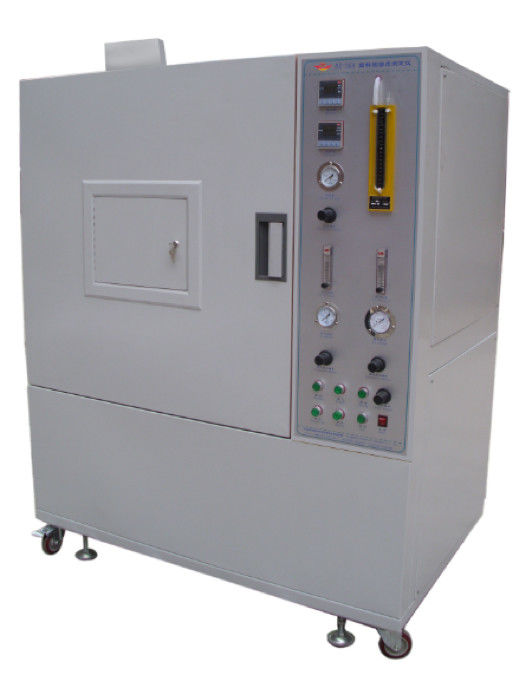

ISO 5659 het Plastic Meetapparaat van de Rookdichtheid, de Testende Kamer van de Rookdichtheid
Productomschrijving:
De plastic de dichtheidsmeter van de brandbaarheidsrook is een nieuw die type met de dichtheid van de metingsrook volgens de technische die voorwaarden wordt ontwikkeld in standaardgb/8323.2-2008 en ISO 5659-2 „testmethodes worden bepaald voor de bepaling met rookdichtheid die de enige kamermethode voor de productie van plastic sigaretten gebruiken“. Het testmateriaal is geschikt om de specifieke optische dichtheid van de geproduceerde rook te bepalen wanneer het plastiek wordt gebrand, en de maximum specifieke optische dichtheid is het testresultaat. Het wordt gebruikt om de het roken prestaties van plastieken in de gespecificeerde omstandigheden te beoordelen.
Normen:
Plastieken van GB 8323.2-2008 de „- Rookvorming - Deel 2: Testmethode voor Bepaling met Rookdichtheid door Enige Kamermethode“
Plastieken van ISO 5659.2-2006 de „- rook Vormingsdeel 2: Bepaling met Optische Dichtheid de testnorm door van de Enige Kamermethode“.
Samenstelling:
Het volledige instrument bestaat uit een verzegelde kamer, een photometric metend systeem, een stralingskegel, een verbrandingssysteem, een ontstekingsmechanisme, een testdoos, een steun, een temperatuur meetinstrument, en een de testsoftware van de rookdichtheid. De kring wordt ontwikkeld gebruikend een single-chip microcomputer en heeft hoge technische inhoud en stabiele prestaties. Dit instrument is geschikt voor alle plastieken, maar ook voor de evaluatie van andere materialen (zoals rubber, textielbekledingen, geschilderde oppervlakten, hout en andere materialen). Het wordt wijd gebruikt door de plastiekenindustrie, stevig-materialen de productieinstallaties, en de onderzoek en experimentele eenheden.
Parameters:
1.1 de voordeur wordt gepast met vensters en ondoorzichtige blinden die de beweging van de vensters blokkeren.
1.2 de bodem van de vierkante doos wordt gepast met een barstende aluminiumfolie voor het verhinderen van overdruk. De barstende schijf bestaat uit een veiligheids barstende schijf met een dikte van 0.04mm, een lengte van 405mm en een breedte van 200mm en een totale oppervlakte van 81000mm2. Het druk regelende apparaat binnen de doos is geïnstalleerd (zie Figuur 2). ).
1.3 licht venster: Boven en beneden twee lichte vensters Ø75mm, met een ringvormige straalkachel van 9W onder het lichte venster om de temperatuur van de hogere oppervlakte van het lichte venster (50oC ~ 55oC is aangewezen) te verzekeren om de rookconcentratie op de oppervlakte te verminderen. Aan het minimum, is het venster op de bovenkant van de testdoos. Een 8mm dik optisch platform is geïnstalleerd rond het lichte venster buiten de testdoos. Het optische platform wordt bevestigd met een Ø15mm metaalbar die het vaste platform en de testdoos kan aansluiten.
1.4 binnen grootte: hoge 914mmX-breedte 914mmX diep 610mm
1.5 materiaal: Het bestaat uit drie lagen: de buiten 1.5mm dikke staalplaat, elektrostatische baksel witte verf op hoge temperatuur, middendielaag van 60mm dikke asbestlaag wordt gemaakt, binnenlaag 1.2mm dik USU304-roestvrij staal, elektrostatische baksel zwarte verf op hoge temperatuur, kan gemakkelijk worden schoongemaakt.
1.5 luchtinham en luchtafzet: De luchtinham is geïnstalleerd bij de bovenkant van de testdoos en zijn diameter is Φ65mm. De solenoïdeklep met flens controleert de gesloten en gesloten staat; de luchtafzet is geïnstalleerd bij de bodem van de linkerzijde, en de diameter is Φ80mm. De solenoïdeklep van de flens controleert de gesloten en gesloten staat en omvat een uitlaatventilator.
Eigenschappen:
Het foto-elektrische meetsysteem: van de voeding, photomultiplier buis, vergrote doorzichtige film, optisch blind, filter, neutraal transparant blad, lens, optisch systeem, camera, lichtbron, lichte vensterverwarmer.
2.1 lichtbron:
2.1.1 lichtbron: bestaat uit een gloeilamp van 6.5V, een transformator voor voeding (input220v output 6.5V), en een veranderlijke weerstand.
2.1.2 installatie: De gloeilamp is geïnstalleerd in de ondoorzichtige donkere doos bij de bodem van de testdoos en bestaat uit een lichtbron, een convexe lens, een optische vensterverwarmer, en een optisch venster.
2.1.3 lichte vensteropteller: AC220V de voeding, 9W-weerstandsdraad is rond verpakt om ervoor te zorgen dat de temperatuur van de hogere oppervlakte van het lichte venster (50 oC ~ 55oC) aangewezen is.
2.1.4 convexe Lens: De diameter van 51mm, wordt en om wordt gekalibreerd aangepast om een ring met een diameter van 51mm en geen ander licht buiten de ring volledig te vormen die.
2.1.5 optisch venster: bestaat uit onbelemmerde lichte transmissive film en donkere doos.
2.2 foto-elektrische detector:
2.2.1 fotodetector: Het bestaat etc. uit photomultiplier buis, versterkingsfilter, blind, filter, neutrale filter, convexe lens, optisch venster.
2.2.2 Photomultiplier buis:
2.2.2.1, Photomultiplier buisparameters: voltage: Gelijkstroom 1000V, voeding: input 12V, output 0 ~ -1200V 2mA
2.2.2.2, foto-elektrische systeemverwerking: de foto-elektrische die detector is een photomultiplier buis, aan het A/D-aantalmalplaatje wordt aangesloten, door meertrappige versterkingscomputer wordt verwerkt. Kan de lichte overbrenging met de overeenkomstige optische dichtheid met tijd onophoudelijk meten, die het aantal spectrale gevoeligheidsreacties is, gelijkaardig aan de reactie van het blote oog en de donkere stroom is minder dan 0.001uA. De minimumgevoeligheid van de photomultiplier buis kan 100% op optische weg 0,5 worden gelezen neutrale filter en één Nd-2 versterkingsfilter werd verkregen.
2.2.3. Vergroot de filter: De lichte overbrenging van Nd-2,0 is 0,95% en de temperatuur van de lichtbron van A is K=2854.
2.2.4, lichte poort: voor het schot, verbeterd licht overbrengings0% gebruik.
2.2.5, filter: Om de filter, de optische dichtheid van 0,1 een totaal van 11 stukken van ~ te compenseren 1,0 en 2,0.
2.2.6, neutrale filter: Nd-0,5, lichte overbrenging 31,7%, de temperatuur van de de lichtbronkleur van A K = 2854.
2.2.7, Convexe Lens: Een diameter van 51mm laat dat de directe straal toe worden geconcentreerd aan een kleine, intense vlek bij de doorzichtige plaat tussen de hogere en lagere cameradozen.
2.2.7. Kaliberbepaling van het optische systeem: Een neutrale filter met een optische dichtheid van 3,0 en een golflengte van 550-650 NM wordt gebruikt.
2.2.8, optisch venster: bestaat uit onbelemmerde lichte transmissive film en donkere doos.
Parameters:
Stralingskegel:
3.1, stralingskegel: samengesteld uit het verwarmen elementen met een geschatte macht van 2600W, kan 10KW/m2~50KW/m2-stralingsintensiteit in het centrum van de steekproefoppervlakte verstrekken. Wanneer het meten van irradiance bij twee andere plaatsen 25 mm van het centrum van de steekproef, moet irradiance bij deze twee plaatsen niet minder dan 85% van irradiance op het centrum van de steekproef zijn.
3.2 stralende Kegelverwarmer: Het wordt aangedreven door een onafhankelijke voeding. De macht van de eenfasige isolatietransformator is 3000W. De temperatuurcontrole wordt gecontroleerd door snel-cyclusthyristor, en de controletemperatuur kan bij ±2°C. worden gestabiliseerd.
3.3, de meter van de hittestroom: Het meten van waaier is 50kw/m2, ontvangend een stralingsgebied van vlak die gebied van 10mm diameter, de oppervlakte met zwart steen met een laag die wordt bedekt die, waterkoeling gebruiken.
3.4. Ontstekingsmechanisme: De ontstekingsmechanismepijp wordt gemaakt van Φ4.0mm de buis van het openingskoper, vlamlengte, is de niveaumeting 30mm.
Het systeem van de gaslevering:
4.1, gasbron: 95% zuiverheid, propaan en luchtmengsel, druk 170Kpa
4.2, propaandebietmeter: 1~100cm3/min
4.3, de meter van de luchtstroom: 5~500cm3/min
De gehele prestaties:
1. lichte overbrengingsresolutie: 0,0001%;
2. Metingswaaier: 0-100%; Het automatische verschuiven wanneer het meten.
3. metingsnauwkeurigheid: ± 3%;
4. het het werk voltage: AC200-240V 50Hz;
5.ambient vochtigheid: kamertemperatuur -40 °C
6. Werkomgeving: Wanneer het instrument loopt, zou het directe licht moeten worden vermeden en er zou moeten zijn gedwongen geen - luchtstroom.
7. Metingssoftware: Gebaseerd op WINDOWS XP die interface, LabVIEW-stijl in werking stellen. Toont de overbrenging en tijdkrommen. De Chinese en Engelse interface, en verstrekt instructiehandboeken in zowel Chinees als het Engels. Zie Figuur 3
