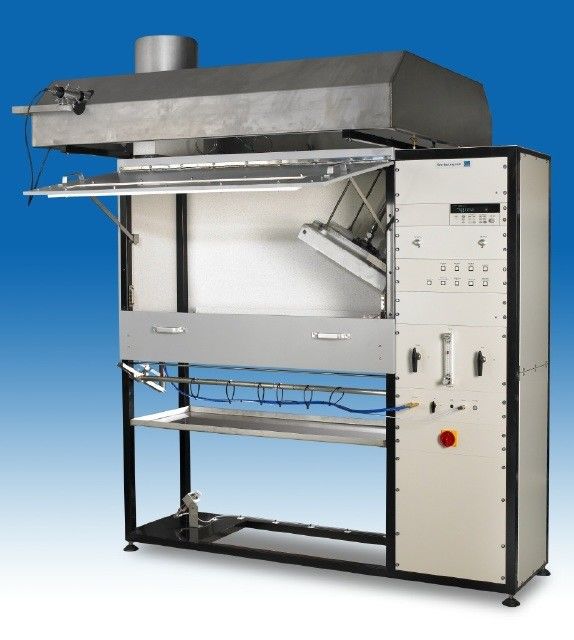

ISO 9239-1 Beproevingsapparatuur voor bouwmaterialen / Beproevingsapparatuur voor vloeren met stralingswarmteflussbrand
Beschrijving:
DX8401 is a reaction to fire test apparatus for assessing the wind-opposed burning behaviour and spread of flame of horizontally mounted floorings exposed to a heat flux radiant gradient in a test chamber, wanneer het wordt ontstoken met pilootvlammen.
Standaard
- GB/T11785-2005
- ISO 9239-1,2
- ASTM E970
- NFPA253
-GBT11785-2005

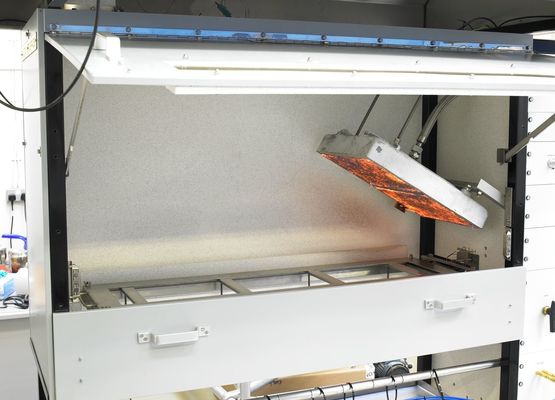

Testkamer:
- calciumsilicaatplaten met een dikte van (13 ± 1) mm en een nominale dichtheid van 650 kg/m3 tot 750 kg/m3.
- brandwerend glas met een afmeting van (110 ± 10) mm x (1100 ± 100) mm waarnemingsvenster.
- metalen buitenbekleding
-onder de toegangsdeur voor het proefmonsterplatform
Bewaarder van het monster:
- warmtebestendige roestvrij staal met L-profiel met een dikte van 2,0 ± 0,1 mm
- totale afmeting (1140 ±10) mm bij (325 ±10) mm x (22 ±2) mm

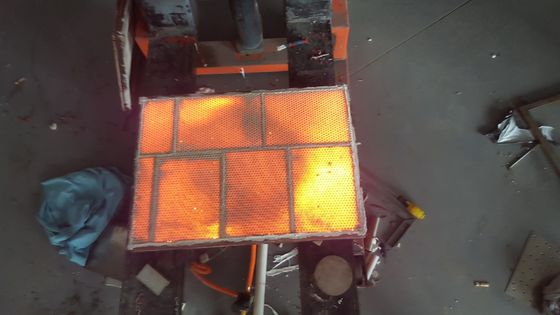

Gasaangestoken stralingspaneel:
- een paneel van poreus vuurvaste materiaal stralingswarmtebron
-oppervlakte (300 ± 10) mm x (450 ± 10) mm
- maximale werktemperatuur tot 900 oC
Pilot Brander:
- met een nominale binnendiameter van 6 mm en een buitendiameter van 10 mm
- brandstof: propaan van handelskwaliteit met een warmtewaarde van ongeveer 83 MJ/m3
Uitlaat:
- capaciteit van 39 m3/min bij (25 oC, 1 bar) tot 85 m3/min
-luchtsnelheid in de uitlaatstapel (2,5 ± 0,2) m/s ± 0,1 m/s
Stralingspyrometer:
-bereik van 480 oC tot 530 oC (swart lichaamstemperatuur), nauwkeurigheid van ± 50 oC.
- zicht op een cirkelvormig gebied met een diameter van 250 mm op een afstand van ongeveer 1,4 m
- substantieel constant tussen de golflengte 1um en 9um
Verwarmingsstroommeter:
-Schmidt-Boelter-type zonder venster en met een diameter van 25 mm.
-bereik van 0 tot 15 kW/m2 ± 0,2 kW/m2.
- een nauwkeurigheid van ± 3% van de gemeten waarde.
Technische parameters:
| Meetbereik van de warmteflussemeter |
(0-15) Kw/m2 |
| Precisiteit van de warmteflussemeter |
± 0,2 kW/m2 |
| Precisiteit van de warmteflussemeter |
< ± 3%; |
| Temperatuurfout van het zwarte lichaam |
± 5 oC |
| Rate van rookopname |
(2,5 ± 0,2) m/s |
| De capaciteit van de afzuigkraan |
(39-85) m3/min |
| Grootte van het porieuze vuurvaste stralingspaneel |
300 mm * 450 mm en bestand tegen temperaturen tot ongeveer 900 oC |
| Thermocouple |
type K gewapende thermocouple van roestvrij staal met een diameter van 3,2 mm |
| Vereisten voor de verdeling van de warmtevloei |
bij 200 mm: (9,1 ± 0,4) KW/m2 |
| Bij 400 mm: ((5,0 ± 0,4) KW/m2 |
| Bij 600 mm: ((2,4 ± 0,2) kW/m2 |
| Brandgas |
propaangas (in het bezit van de gebruiker) |
| Verbrandingsgasstroom |
(0,026 ± 0,002) L/S |
| Verbrandingsbrander |
¢ 10 mm Buitenste diameter ¢ 6 mm binnenste diameter, brandbuis op 35 ¢ 0,7 mm gat |
| Vlamhoogte |
60 ~ 120 mm verstelbaar |
| Ontstekingssysteem |
elektrische ontsteking met hoge spanning |
| Sterk uitlaatstelsel |
de machine is uitgerust met een sterke uitlaatventilator. |
- schalen van staal
- Pilotbrander
- anemometer
- stralingspyrometer
- tijdsmeters
