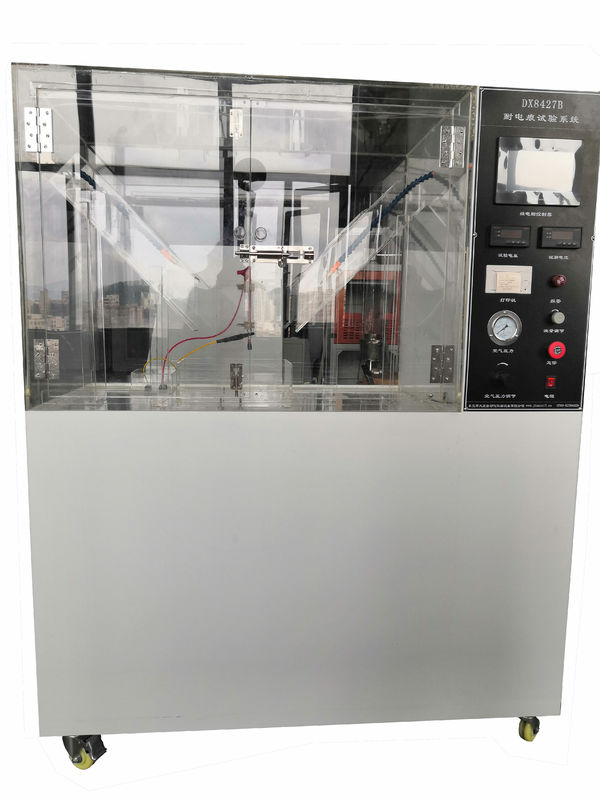

Elektrische kabels en draden tracerende weerstandstestapparatuur laboratoriumtestmachine

GB/T 3048.72008 Elektrische kabels en draden Tracking Resistance Testing Equipment

Toepassingsgebied:

Test het vermogen van draden en kabels om schade te weerstaan die wordt veroorzaakt door elektrische sporen die worden veroorzaakt door oppervlaktelekkages onder vieze omstandigheden.

Standard:

Testapparatuur voor GB/T 3048.7 ̇2008, GB14049-2008.

Specificatie:

Testsprinkler:

- drie posities, onafhankelijke spuitstuk van roestvrij staal, spuitstukgat: 16, diafragma: 0,5 mm;

Testvloeistof:

- 1 liter natriumchloridewater (ongeveer 0,2%) oppervlakteactief middel 0,1% para-octylfenylpolyoxyleen (verdeling van een fles)

vloeistofgeleidbaarheid:

- (3000-400) uS/cm, geleidingsmeter voor eigen gebruik, geleidingsmetermeting

Sproeidruk:

- vacuümpompdrukregelaar, constant drukverstelbaar;

Spraystroke:

- ≥ 1 m;

Sprayhoogte:

- 600 mm ± 10 mm verstelbaar;

Bespuitingssnelheid:

- (3±0,01) m/s;

Verspreidingsstroom:

- (0,5±0,1) mm/ min. binnen 2 seconden

Spraycyclus:

- 30 seconden; spuit 10s; intermitterende 20s

Hoogte van de steekproefbasis:

- 100 mm±5 mm; hoek: 45

Waarnemingsvenster:

- explosiebestendige gehard glas, grootte: 580 mm * 380 mm

Testuitlaatgas:

- uitgerust met automatisch uitlaatstelsel, windsnelheid: 0,2 m / s

De vormgrootte:

- 1120 mm × 650 mm × 1350 mm

Testvoeding:

- 220V / 50-60Hz

Toegepaste spanning:

- test van de frequentie van het vermogen, hoge spanning 0 ~ 5 kV ± 5% (continuo aanpasbaar);

Meetsystemen voor spanning en stroom:

- nauwkeurigheid ≥ 1.0;Meten waardefout ≤ ± 3%;
