DX8349 Draad- en Kabelbundel Verbrandingstester, om de capaciteit van verticaal geïnstalleerde gebundelde draden en kabels te evalueren

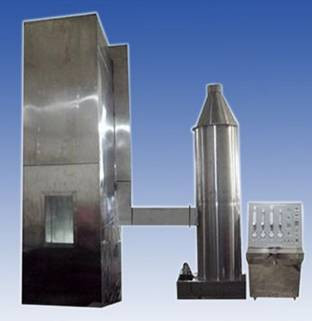

DX8349 Draad- en Kabelbundel Verbrandingstester

Toepassingsgebied:Het wordt gebruikt om de capaciteit van verticaal geïnstalleerde gebundelde draden en kabels of optische kabels te evalueren om de verticale verspreiding van vlammen onder gespecificeerde omstandigheden te remmen, en het gebruiksproces moet samenwerken met rookstofverwijderingstorens. De hele machine bestaat uit verschillende onderdelen, zoals een testkamer, een luchtbron, een stalen ladder, een emissiezuiveringssysteem en een ontstekingsbron.

Voldoet aan de norm:in overeenstemming met GB/T18380.31-2008, IEC60332-3-10-2018 "Verbrandingstest van kabels en optische kabels onder vlamcondities Deel 31: Verticaal geïnstalleerde gebundelde draad- en kabelvlam verticale verspreidingstestapparaat" kan voldoen aan de eisen van GB/T18380.32-2008/IEC60332-3-21:2000 Vlamtest van kabels en optische kabels onder vlamcondities Deel 32: Vlam verticale verspreidingstest van verticaal geïnstalleerde gebundelde draden en kabelsAF/R klasse", GB/T18380.33-2008/IEC60332-3-22:2000 "Vlamverbrandingstest van kabels en optische kabels onder vlamcondities Deel 33: Vlam verticale verspreidingstest van verticaal geïnstalleerde gebundelde draden en kabels - Klasse A", GB/T18380.35-2008/IEC60332-3-24:2000 Vlamtest van kabels en optische kabels onder vlamcondities Deel 35: Vlam verticale verspreidingstest van verticaal gemonteerde gebundelde draden en kabels CategorieC", GB/T18380.36-2008/IEC60332-3-25:2000”Vlamtest van kabels en optische kabels onder vlamcondities Deel 36: Vlamverspreidingstest van verticaal gemonteerde gebundelde draden en kabels CategorieD".

Technische parameters:

Testkamer: Het experimentele apparaat moet een zelfdragende kamer zijn met een breedte van (1000±100) mm, een diepte van (2000±100) mm en een hoogte van (4000±100) mm. De achterwand en beide zijden van de testkamer moeten worden gemaakt van een warmteoverdrachtscoëfficiënt van ongeveer 0,7 W?m-2? K-1 thermische isolatie, 1,5 mm dikke USU304 roestvrijstalen plaat, 65 mm dikke isolatie minerale vezel in het midden, 1,5 mm dikke USU304 roestvrijstalen plaat aan de buitenkant

2. Luchtbron:

De luchtinlaat is uitgerust met een digitale luchtsnelheidsanemometer en de gasstroomsnelheid van de lucht is (5000±500) L/min.

Na afloop van de test: als het monster na het stoppen van het vuur nog een uur blijft branden, is er een alarm en een apparaat om de verbranding geforceerd te stoppen door regen.

3. Stalen ladder type: brede (500±5) mm standaard stalen ladder (800±10) mm brede stalen ladder gemaakt van USU304 roestvrij rond staal

4. Afvoerzuiveringsapparaat:

De bovenkant van de testkamer is uitgerust met een digitale anemometer om ervoor te zorgen dat de windsnelheid minder dan 8M/S is, wat de luchtstroom in de testkamer niet beïnvloedt.

Rookopvang- en wasapparaat: SUS304 roestvrij staal, diameter 800 mm, hoogte 3500 mm.

Ontstekingsbron

1. Type: De ontstekingsbron moet een of twee riempropangasbranders en hun ondersteunende debietmeters en venturi-mixers bevatten. Het oppervlak van het vuur moet worden geboord met 242 platte metalen platen met een diameter van 1,32 mm, de hart-op-hart afstand van deze gaten is 3,2 mm en ze zijn versprongen in drie rijen, elke rij is 81, 80 en 81, verdeeld over een bereik van 257×4,5 mm nominale grootte. Bovendien wordt aan elke kant van de vlammenwerper een rij kleine gaten gesneden en deze pilootgaten kunnen de vlam stabiel laten branden. Elke brander moet zijn uitgerust met een nauwkeurig apparaat om de snelheid van propaan- en luchttoevoer te regelen. Rotameters of massadebietmeters kunnen worden gebruikt

2. De brander bij de ontstekingsbron moet horizontaal worden geplaatst, (75±5) mm verwijderd van het vooroppervlak van het kabelmonster, (600±5) mm van de bodem van de testkamer en symmetrisch met de as van de stalen ladder. Het ontstekingspunt van de brander moet zich in het midden bevinden tussen de twee sporten van de stalen ladder en op minimaal 500 mm afstand van het onderste uiteinde van het monster.

Technische parameters:

1. De afmetingen van de testbox zijn 1.000 (B) X2.000 (D) X4.000 (H) mm en het midden is gevuld met minerale wolmateriaalbox

2. De bodem van de box bevindt zich op 150 mm afstand van de voorwand en er is een luchtinlaatruimte van 800 (B)X400 (D)mm.

3. De bovenste uitlaatruimte is 300 (B) X 1.000 (D) mm.

4. Brede roestvrijstalen ladder afmetingen 500 (B) X3.500 (H), 1 stuk

5. Standaard roestvrijstalen ladder afmetingen 800 (B) X3.500 (H), 1 stuk

6. 2 strook standaard propaanbrander apparaten

7. 2 venturi gasmengapparaten

8. De manometer en drukreduceerapparaat kunnen de propaan- en luchtdruk aanpassen tot 0,1 Mpa

9. De rotameter past de gasstroomsnelheid aan en stelt deze in

10. De box biedt stalen ladders en relingen, die handig zijn voor gebruikers om bovenaan te detecteren

11. Uitgerust met een kogelkraan om de luchtbron handmatig af te sluiten

12. Stel automatisch de verbrandingstesttijd in en sluit automatisch de gasbron op dat moment af

13. De thermokoppel op de binnenwand van de box kan de interne temperatuur van de box weergeven

14. Afmetingen verbrandingsbox: 1120 (B) X2195 (D) X5077 (H) mm

15. Afmetingen controlebox: 1280 (B) X770 (D) X1200 (H) mm

16. Voeding: AC 220V, 50/60Hz, 2A

17. Luchtbron: propaan, lucht (geleverd door de klant)

Rookstofverwijderingstoren:Het wordt voornamelijk gebruikt om rookgas te genereren in het experimentele proces en het gas dat wordt afgevoerd na te zijn verwerkt door de rookstofverwijderingstoren, voldoet aan de milieubeschermingseisen.

Materiaal: Het hele lichaam van de scrubber is gemaakt van PP-materiaal, er zijn geen metalen componenten in het systeem en het heeft een extreem hoge zuur- en alkalibestendigheid en corrosiebestendigheid;

Circulerende vloeistoflaag: kan worden gevuld met kraanwater, kan ook worden gevuld met wasvloeistof, het wasvloeistofeffect is beter, om te voorkomen dat de afvalafvoer in de corrosie van de bodem van de wastoren;

Luchtlaag: het uitlaatgas dat wordt uitgestoten in het productie- of experimentele proces dat moet worden behandeld, en de luchtlaag is verbonden met de luchtinlaat om afval in de luchtlaag toe te laten;

Vullaag: Het vulmateriaal van de scrubber is gemaakt van PP zee-egel type medium-gat ballen, die zijn gevormd in de vorm van multi-tand TELLERTT, en er is een venster op het oppervlak van de vullaag, wat handig is voor het reinigen van de ballen in de vullaag. De belangrijkste functie van de vullaag is om het uitlaatgas in de luchtlaag te verspreiden en er een verspreid afval van te maken, zodat het uitlaatgas volledig kan worden gereinigd in de watersproeilaag;

Watersproeilaag: De sproeikop in de watersproeilaag neemt PP120 graden rotatie aan zonder de sproeikop te verstoppen, die 95% van het oppervlak bedekt, en de watersproeilaag heeft een onafhankelijk venster om de inspectie van de werking van de sproeikop te vergemakkelijken;

Anti-mistlaag: Het kan onzuiverheden in de lucht effectief filteren en tegelijkertijd kan het ook voorkomen dat de watermistkristallen in het uitlaatgas de binnenwand van de scrubber aantasten;

Circulatiepomp: De circulatiepomp zorgt ervoor dat de vloeistof in de circulerende vloeistoflaag door de sproeikop circuleert om water te besparen.

Afmetingen: 1500 (B) × 1000 (D) × 3000 (H) mm;

Voeding: AC 380V driefasig, 50/60Hz, 10A.
