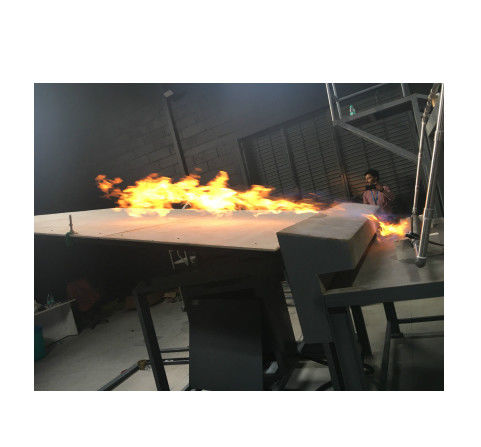

UL790 Dakmateriaal, Brandwerendheid, Vlamvertrager Tester voor fotovoltaïsche cellen

UL790 dakmateriaal, brandwerendheid, vlamvertrager voor fotovoltaïsche cellen UL790 dakmateriaal, brandwerendheid,Vlamvertrager voor fotovoltaïsche cellen

Toepassingsgebied:

Deze voorschriften zijn van toepassing op alle dakbedekkingsmaterialen die in het buitenste gedeelte van het gebouw lekken om een brand te simuleren,en worden gebruikt voor dakbedekkingsmaterialen die zijn geïnstalleerd op brandbare of niet-brandbare ondergrondenHet doel is de brandwerendheid van daken en modules onder gesimuleerde reële omstandigheden te evalueren en de kwaliteit van het monster op A1,82 m, B2,4 m en C3,9 m te evalueren.het kan worden gebruikt bij de vlamvertragende prestatietest van fotovoltaïsche cellenmodules.

Normen:

UL 1730: Rookmeldermonitors voor zelfstandige woonruimtes in meergezinswoningen en hotel-/motelkamers: gemotoriseerde aankondigers detecteren rookcondities in woningen;

UL 790: Standaardproefmethode voor brandonderzoek van dakbedekkingen;

IEC 61730-2 Fotovoltaïsche modules Aanhangsel A Brandproef Vlamverspreiding;

ASTM F 108-04: Standaard testmethode voor brandonderzoek van dakbedekkingen;

NFPA 256 Brandproef voor dakbedekkingen;

Prestatieparameters:

De helling van het dek wordt geregeld door cilinders

Een testdek is aan het brandwerende bord bevestigd

De temperatuur wordt in fasen gereguleerd met behulp van een automatisch regelklep

Taperd dakbedekkingsmateriaal in maten 1.300 (W) × 1.000 (D) × 120 (H) voor het monteren van proefmonsters;

Een niet-ontvlambare testplaat die aan het eind van de testplaat is gemonteerd, kan de opwekking van tempering onder de testplaat blokkeren;

In dit geval is het gebruik van de in punt 6.2.4.1 bedoelde onderdelen van de onderdelen van punt 6.2.4.1 en 6.2.4.2 niet toegestaan, aangezien de onderdelen van de onderdelen van punt 6.2.4.1 en 6.2.4.2 niet in overeenstemming zijn met de voorschriften van punt 6.2.4.2.

niet-brandbare platenassemblage, gemonteerd aan de voorzijde van het frame, die de dakplaten en de hoekjes simuleert en de vlam van de brander tot het monster uitstrekt, afmetingen: 330 ((W) x 2,130 ((D) x 584 ((H) mm;

afzonderlijke uitlaatleidingen om lucht van buiten het laboratorium te halen;

In de luchtleiding wordt een honingraatfilter geïnstalleerd en bij de gasinlaat wordt een leidingsvlies geïnstalleerd.

De ventilatiekanal is voorzien van een hellingsregelingspaneel voor het aanpassen van de luchtstroomrichting;

De ventilatiekanal is voorzien van een geleidingsplaat om de windsnelheid te versterken, zodat de luchtstroom die de testplaat voert, niet wordt verstoord door de buitenwereld.en de leidplaat is gemaakt van roestvrij staal, en de positie verandert niet met de verandering van de winddruk;

Het materiaal van de luchtleiding is gemaakt van roestvrij staal, dat corrosiebestendig en hoogtemperatuurbestendig is en de afmetingen zijn: 2,130 (W) x 762 (H) x 3,000 (L) mm;

De ventilator is 220V, 50HZ, driefasig elektrisch, uitgerust met een omgekeerd systeem dat de windsnelheid automatisch kan aanpassen, en de doorstroming is 300m3/min.

met een snelheidsverschuiving met oneindig wisselende snelheid, 0-100% verstelbaar;

Gasbrander (voor intermitterend vuur, vlamverspreiding en vliegend vuur), 1,12 m lang, 60,3 mm in diameter, met een spleet van 12,7 mm (breedte) x 0,91 m (lengte) aan de zijkant richting de testplaat;

De gasbrander kan 22.000 Btu/min (387 kWh) leveren en kan de gasstroom automatisch aanpassen aan de drie verbrandingsniveaus A, B en C.

Een thermocouple is op 58,7 mm aan de bovenkant van de brander geïnstalleerd, die de temperatuur van 888 ± 28 °C kan testen;

Automatisch ontstekingssysteem om de veiligheidsprestaties van de test te garanderen, ontstekingselektrode met een hoge spanning van 1,8 kVp massa-stroomregulator;

Automatische temperatuurregeling;

Klasse A, B:760±28°C ((1400 ±50°F) - 21000~22000 Btu/min ((369~387 kWh)

- klasse C: 704 ± 28 °C (1300 ± 50 °F) -18.000 ~ 19.000 Btu/min (316 ~ 334 kWh) voor elke gasbrander om verschillende test- en controlemethoden te volgen;

een hoge-precisie-drukmeter en een drukregulerend ventiel om de gasdruk te regelen;

- LNG: nauwkeurige meting van de gasstroom met MFM (luchtstroom wordt geregeld door een automatisch regelklep);

- LPG: aangepaste luchtstroom met behulp van een omvormersysteem: 19 ± 8 km/u (5,5 m/s) op het testdek;

Het metalen gaasnet ondersteunt het materiaal en het pallet kan worden gedraaid om de volledige verbranding van het materiaal te vergemakkelijken;
