Verbrandingstoetsapparatuur voor het combineren van draden en kabels, om het vermogen van verticaal geïnstalleerde gebundelde draden en kabels te evalueren

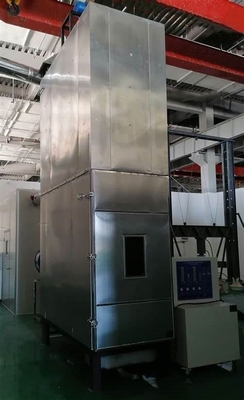

DX8349 Verbrandingstest van draad- en kabelbundelsDe uitrusting

Voldoen aan de norm:in overeenstemming met GB/T18380.31-2008, IEC60332-3-10-2018 "Verbrandingstest van kabels en optische kabels onder vlamomstandigheden, deel 31:Verticaal geïnstalleerde gebundelde draad- en kabelvlamverticale verspreidingstesttoestel" kan voldoen aan de eisen van GB/T18380..32-2008/IEC60332-3-21:2000 Vlamproef van kabels en optische kabels onder vlamomstandigheden Deel 32: Verticale vlamverspreidingstest van verticaal geïnstalleerde gebundelde kabels en kabelsEenKlasse F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "Vlamverbrandingstest van kabels en optische kabels onder vlamomstandigheden Deel 33:Verticale vlamverspreidingstest van verticaal geïnstalleerde gebundelde draden en kabels - klasse A", GB/T18380.35-2008/IEC60332-3-24:2000 Vlamproef van kabels en optische kabels onder vlamomstandigheden Deel 35: Verticale vlamverspreidingsproef van verticaal gemonteerde gebundelde kabels en kabelsC" GB/T18380.36-2008/IEC60332-3-25:2000Vlamtests van kabels en optische kabels onder vlamomstandigheden Deel 36: Vlamverspreidingstests van verticaal gemonteerde gebundelde kabels en kabels CategorieD"Het is mijn schuld.

Kabels of optische kabels om de verticale verspreiding van vlammen onder bepaalde omstandigheden te voorkomen, en het gebruiksproces moet samenwerken met rookstofverwijderingstorens.De hele machine bestaat uit verschillende onderdelen, zoals een testkamer, een luchtbron, een stalen ladder, een emissiezuiveringssysteem en een ontstekingsbron.

Technische parameters:

1. Testkamer: de proeftoestel moet een zelfdragende kamer zijn met een breedte van (1000±100) mm, een diepte van (2000±100) mm en een hoogte van (4000±100) mm.De achterwand en beide zijkanten van de testkamer moeten worden gemaakt van een warmteoverdrachtcoëfficiënt van ongeveer 0.7W?m-2? K-1 thermische isolatie, 1,5 mm dikke USU304 roestvrijstalen plaat, 65 mm dikke isolatie minerale vezels in het midden, 1,5 mm dikke USU304 roestvrijstalen plaat buiten

2Luchtbron:

De luchtinlaat is uitgerust met een digitale luchtsnelheidsanemometer en de gasstroom van de lucht is (5000±500) L/min.

Na voltooiing van de test: indien het monster nog een uur na het stoppen van het vuur brandt, wordt er een alarm ingesteld en een apparaat aangebracht om de verbranding bij regen met geweld te stoppen.

3. Staalladdertype: breed (500±5) mm standaardstaaldraad (800±10) mm breed staaldraad van roestvrij staal USU304

4. Ontladingsreinigingsinrichting:

Het bovenste deel van de testkamer is uitgerust met een digitale anemometer om ervoor te zorgen dat de windstroom minder dan 8 M/S is, waardoor de luchtstroom in de testkamer niet wordt beïnvloed.

Rookopvang- en wasapparaat: SUS304 roestvrij staal, diameter 800 mm, hoogte 3500 mm.

Ontstekingsbron

1Type: De ontstekingsbron moet bestaan uit één of twee bandpropangasblaaslampen en hun ondersteunende stroommeters en venturi-mixers.Het oppervlak van het vuur moet worden geboord met 242 platte metalen platen met een diameter van 1 mm..32 mm, de middelste afstand van deze gaten is 3,2 mm, en ze zijn in drie rijen, elke rij is 81, 80 en 81, verdeeld over een bereik van 257 × 4,5 mm nominale grootte.Een rij kleine gaten worden gesneden aan elke kant van de vlammenwerperElke blaaslam moet worden uitgerust met een nauwkeurig apparaat om de snelheid van de propaan- en luchtstroom te regelen.Rotometers of massa-stroommeters kunnen worden gebruikt

2. De blaasbrand bij de ontstekingsbron dient horizontaal te worden geplaatst, (75±5) mm van het vooropste oppervlak van het kabelmonster, (600±5) mm van de bodem van de testkamer,en symmetrisch met de as van de stalen ladderHet ontstekingspunt van de blaasbrand moet zich in het midden tussen de twee trappen van de stalen ladder bevinden en ten minste 500 mm van het onderste uiteinde van het monster verwijderd zijn.

Technische parameters:

1De testdoos heeft een afmeting van 1000 (W) X2000 (D) X4000 (H) mm en is in het midden gevuld met een doos van mineraalwolmateriaal.

2De bodem van de doos bevindt zich op 150 mm afstand van de voorwand en er is een luchtinlaat van 800 (W) x 400 (D) mm.

3De bovenste uitlaatruimte is 300 (W) x 1000 (D) mm.

4Breed roestvrijstalen ladder maat 500 (W) X3.500 (H), 1 stuk

5Standaard roestvrijstalen ladder maat 800 (W) X3.500 (H), 1 stuk

6. 2 strips standaard propaanbranderapparatuur

7. 2 venturi-gasmengtoestellen

8De drukmeter en de drukverlagende klep kunnen de propaan- en luchtdruk aanpassen op 0,1 MPa.

9De rotameter past de gasstroom in.

10De doos is voorzien van stalen ladders en tralies, die gemakkelijk te detecteren zijn aan de bovenkant.

11. Uitgerust met een kogelventil om de luchtbron handmatig te sluiten

12. Automatisch instellen van de verbrandingstesttijd en automatisch afsluiten van de gasbron op dat moment

13De thermocouple op de binnenwand van de doos kan de interne temperatuur van de doos weergeven

14Verbrandingskast afmetingen: 1120 (W) X2195 (D) X5077 (H) mm

15Afmetingen van de bedieningskast: 1280 (W) X770 (D) X1200 (H) mm

16Stroomvoorziening: AC 220V, 50/60Hz, 2A

17Luchtbron: propaan, lucht (door de klant verstrekt)

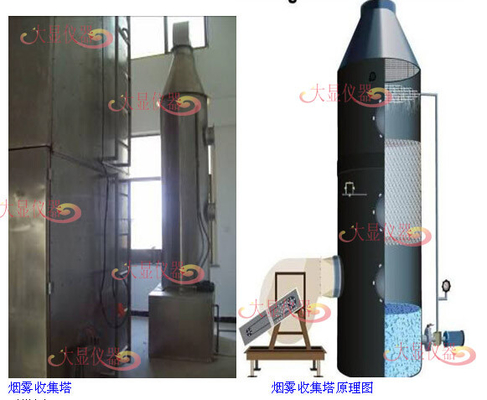

Rookverwijderingstoren:Het wordt hoofdzakelijk gebruikt om rookgassen te produceren in het experimentele proces en het gas dat wordt vrijgegeven na verwerking door de rookstofverwijderingstoren voldoet aan de eisen inzake milieubescherming.

Materiaal: het hele lichaam van de scrubber is gemaakt van PP-materiaal, er zijn geen metalen componenten in het systeem en het heeft een uiterst hoge zuur- en alkalisch- en corrosiebestendigheid;

Circulerende vloeistoflaag: kan worden gevuld met kraanwater, kan ook worden gevuld met wasvloeistof, het wasvloeistofeffect is beter,om de afvoer van afvalstoffen in de corrosie van de bodem van de wastoren te voorkomen;

luchtlaag: het uitlaatgas dat tijdens het productie- of proefproces wordt uitgeworpen en dat moet worden behandeld, en de luchtlaag is verbonden met de luchtinlaat om afval in de luchtlaag te laten komen;

Vullingslaag: het vulmateriaal van de scrubber is gemaakt van PP-kolletjes met een middelgroot gat van het type zee-egel, die in de vorm van een TELLERTT met meerdere tanden zijn,en er is een venster op het oppervlak van de vullaagDe belangrijkste functie van de vullaag is om de uitlaatgassen in de luchtlaag te verspreiden en tot verspreid afval te maken,zodat de uitlaatgassen volledig kunnen worden gereinigd in de waterbespuitingslaag;

Waterbespuitingslaag: de sprinklerkop in de waterbespuitingslaag draait PP120 graden zonder de sprinklerkop te verstoppen, en bedekt 95% van het gebied,en de waterbespuitlaag heeft een onafhankelijk venster om de controle van de werkconditie van de sprinklerkop te vergemakkelijken;

Anti-mistlaag: het kan onzuiverheden in de lucht effectief filteren en tegelijkertijd voorkomen dat de watermistkristallen in het uitlaatgas de binnenwand van de scrubber corroderen;

Circulerende pomp: De circulerende pomp zorgt ervoor dat de vloeistof in de circulerende vloeistoflaag door de sprinklerkop circuleert om water te besparen.

afmetingen: 1500 (W) × 1000 (D) × 3000 (H) mm;

Stroomvoorziening: AC 380V driefasig, 50/60Hz, 10A.
