IEC61215 IEC61646 UL1703 Impactproefapparatuur

IEC61215 Photovoltaïsche modules Hail Machine Impact Testing Equipment Impact Tester Standards Testing IEC61646 UL1703

Technische specificaties

1. Launchtoestel.

a. De energiebron is gecomprimeerde lucht van de compressor

b. Luchtdruk: 6 tot 8 bar

c. ijshockey pucks worden met de hand met één schot geladen

d. De lengte van de loop is ongeveer 940 mm

e. De loop kan worden vervangen

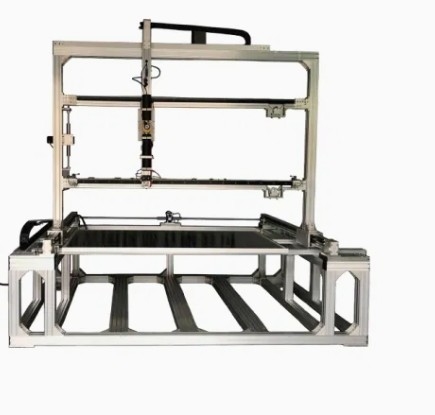

2. een mobiel positioneringsinstrument

a. De bewegende afstand van de X-as is ongeveer 2100 mm

b. De bewegende afstand van de Y-as is ongeveer 1000 mm

C. Positioneringsnauwkeurigheid ≤ 1 mm

d. slaggebied 2000x1000 mm

e. De geleidingsmodus is een hoogwaardige geïmporteerde geleidingsrail

f. De rijmodus heeft een geïmporteerde servomotor + synchroon wiel

j. De positiebeheersmodus is de automatische positionering van de bovenste computerbediening.

3. Versnellingsmetingssysteem en -beginsel

a. Door de tijd te meten waarop de puck door de infrarood snelheidssensor gaat en tegelijkertijd de tijd te nemen t wanneer de infraroodstralen worden geblokkeerd,de snelheid van de puck wordt berekend volgens V=S/t

b. De snelheidsmeter is voorzien van een hoge-precisie infrarood snelheidssensor

C. De nauwkeurigheid van de infraroodsnelheidssensor ± 5%

d. Het snelheidsbereik is 0 tot 40 m/s

e. Ijshockey snelheid: puck met een diameter van 25 mm, snelheid 23,0 m/s ± 5%

De snelheid van de puck met een diameter van 35 mm is 27,2 m/s ± 5%

Diameter 45 mm Puck snelheid 30,7 m/s ± 5%

4. methode voor het bereiden van ijshockey en schimmel

a. Vul de ijshockeyvorm met water en stop hem in de koelkast-vriezer, en nadat het water is afgekoeld en bevroren,Neem de ijshockeybal apart uit en plaats hem in de ijshockeyopslagdoos voor later gebruik.

b. De mal is gemaakt van speciaal materiaal dat niet gemakkelijk uit te breiden en te vervormen

c. De diameter van de binnenholte is 25 mm < 1%; 35 mm < 1%; 45 mm < 1%

d. 6 pucks in één mal; ten minste 2 sets malen in één specificatie

e. De technologie voor het verwerken van de vormholte wordt verwerkt met behulp van CNC-machines met een hoge precisie

f. De diameter van de ijshockey puck is 25 mm < 5%; 35 mm < 5%; 45 mm < 5%

g. Het gewicht van de ijshockey is 7,53 g < 5%; 20,7 g < 5%; 43,9 g < 5%

koelkast -10 °C
