IEC 62217 Isolatie Multi Stress Testing Machine Rubber Test Equipment Lab Tester

IEC62217 Isolator Multi Stress Testing Machine Rubber Test Equipment Lab Tester

1Testmonster: twee testisolatoren van hetzelfde ontwerp met een kruipafstand tussen 500 mm en 800 mm,

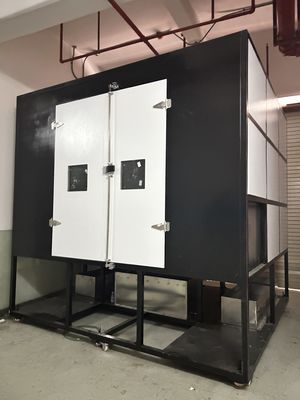

2Procedure: De test wordt uitgevoerd in een gesloten, vochtige en corrosiebestendige testkamer met een volume van niet meer dan 20 m3. Figuur B1 is een schematisch diagram van deze testkamer.

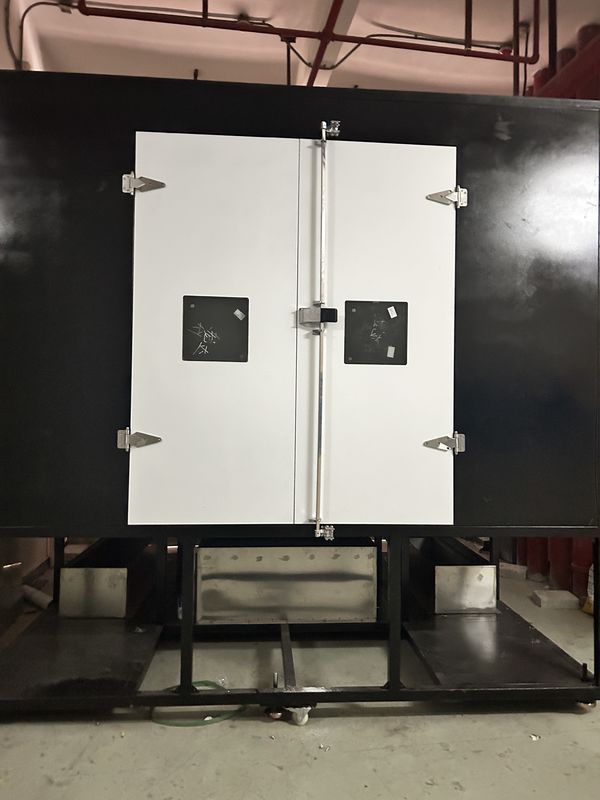

3- Afzonderlijke waarnemingsgaten voor wipers en draagbare ultraviolette filters om de apparatuur in het experiment te observeren.
4Testomstandigheden: Zoals in figuur B2 wordt aangetoond, worden verschillende spanningscycli aan de isolator toegepast, die gedurende ongeveer 5000 uur worden herhaald.het testmonster moet worden onderworpen aan temperatuurveranderingen en condensatie.
5Zoals aangegeven op figuur B3 wordt de test verticaal in het midden van de test geplaatst, met een minimale afstand van 400 mm tussen de aangrenzende rand van het proefmonster en de bovenkant.evenals tussen het testmonster en de wand en de grond
Voordat het experiment begint, moet het testmonster worden gereinigd met gedeïoniseerd water.
7Tot drie paren monsters met vergelijkbare kruipafstanden kunnen gelijktijdig worden getest.
8Spanning: de waarde die wordt verkregen door de kruipafstand van het testmonster (in mm) te delen door 34,6 (equivalent aan een kruipafstand van 20 mm/KV, berekend op basis van de spanning van fase tot fase)
9Voor het voedingscircuit, wanneer de continue negatieve stroombelasting 250 mA (r.m.s) bedraagt, mag de maximale spanningsval aan de hoge spanningszijde gedurende 1 seconde niet meer bedragen dan 5%,en het beschermingsniveau moet worden ingesteld op 1A (r.m.s)
10. Simulatie van zonlicht: de gesimuleerde zonnestraling wordt geleverd door een xenonbooglamp met een nominale uitgang van 6500 W en uitgerust met twee borosilicaatglasfilters (zie voorbeeld B.4),met een afstand van ongeveer 480 mm tussen de xenonbooglamp en het testmonster
11Aan het begin van elk experiment dient een nieuwe lamp en een nieuw filter te worden gebruikt.het moet worden gedaan volgens de aanbeveling van de fabrikant van de lamp.
12Kunstmatige regen: kunstmatige regen wordt geleverd door sproeiers die op het bovenste deel van het proefproefsel en op de rand ervan zijn gemonteerd (zie figuur B.3).De gemiddelde neerslag wordt bepaald volgens GB/T16927..1, en water met een maximale geleidbaarheid van 85 Ω m. Elk monster moet afzonderlijk worden gespoten.
13. Droge hitte: verwarm de testruimte tot 50 °C ± 2 °C en de tijd om deze temperatuur te bereiken mag niet langer dan 15 minuten bedragen.Het wordt aanbevolen om een testruimte te gebruiken met wanden die kunnen worden verwarmd en geïsoleerd
14Vochtigheid: nominale relatieve temperatuur: RH=95% ± 3%, bij 50 °C
15Verontreiniging: spuit zoutspuit (zoutdichtheid: 7 kg/m3 ± 5%) uit de in GB/T4585 gespecificeerde spuitstuk om verontreiniging te simuleren en spuit elk testmonster afzonderlijk.
16Kalibratie met zoutspray: lange staafvormige keramische isolatie (hydrofiel materiaal), normale parapluvorm, kruipfactor = 2,2 * (1 ± 10%)
