BS476-7 Bouwmaterialen Laboratoriale testapparatuur Testapparatuur voor oppervlakte-vlamverspreiding Vlambaarheidsmachine

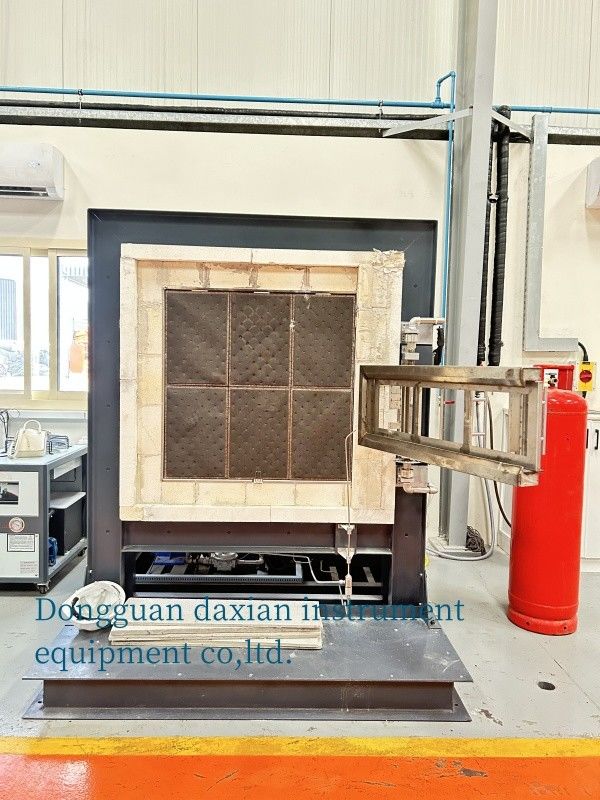

BS476-7Apparatuur voor het testen van de oppervlaktevlamverspreiding

BS476-7 Inleiding:

De vlamverspreidingstester is ontwikkeld en geproduceerd volgens de norm BS476-7 en wordt gebruikt om de zijdelingse vlamverspreiding van bouwproducten te meten.De snelheid van de vlamverspreidingsprestaties/ de vlamverspreidingsprestaties kunnen de brandvertragende prestaties van materialen beoordelen.
Het apparaat straalt warmte door een gasstralingsplaat en gebruikt een geïmporteerde warmtefluxmeter om de stralingswarmte te kalibreren.Het monster wordt met een gemengde gasbrander ontstoken om de verbranding van het materiaal onder bepaalde stralingswarmteomstandigheden te testen.Het monster wordt blootgesteld aan een gebied met een duidelijk gekalibreerde stralingsstroom, wordt de ontstekingstijd, de vlamverspreiding en de einddooftijd gemeten.naast de stralingsplaatDe ontstekingsvlam nadert het proefmonster, maar komt er niet mee in aanraking.Het verwarmde eind van het monster wordt ontstoken door het verdampte gas op het oppervlak.
Na ontsteking wordt de ontwikkeling van de vlamfronte en de tijd geregistreerd voordat de vlamfronte horizontaal op het monsteroppervlak brandt en elke kalibratieafstand bereikt.Verdere testen van de relevante parameters van het materiaal, met inbegrip van ontstekingswarmte, duurzame verbrandingswarmte, kritische doorstroming, gemiddelde warmte van duurzame verbranding, totale warmteafgifte, enz.

Standaard

BS 476-7: Brandproeven van bouwmaterialen en -constructies Deel 7. Proefmethode voor de classificatie van de oppervlakte van de producten

Structurele kenmerken:

3.1. De doos is gemaakt van roestvrij staal, dat mooi en corrosiebestendig is; Makkelijk te reinigen; Hoofdframework: Het bestaat uit twee onafhankelijke delen:het raamwerk voor branders en het raamwerk voor steekproefondersteuningDe twee delen zijn verbonden door bouten en hebben bouten voor flexibele mechanische afstemming.
3.2. De middelste hoogte van de stralingsplaat is 1250 ± 100 mm en de hoek tussen het stralingsoppervlak van de stralingsplaat en het vooroppervlak kan met 15 ± 3 ° worden aangepast;

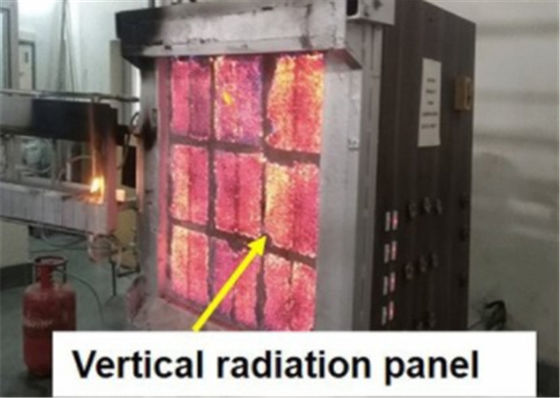

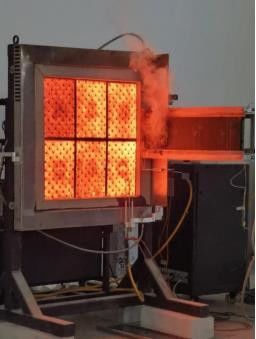

3.3De afmetingen van de stralingsplaat zijn 850 mm × 850 mm, samengesteld uit poreuze vuurvaste tegels; de stralingsintensiteit kan ongeveer 80 kW/m2 bereiken en de oppervlaktetemperatuur ongeveer 850 °C.
3.4 Brander: (200 ± 10) mm lange dubbele keramische buis, met een binnendiameter van 3 mm en een buitendiameter van 6,4 mm, gemaakt van holle stalen buizen, uitgerust met propaan- en luchtstroommeters,instelbare kleine vlamhoogte om aan de standaard (100 ± 20) mm hoge vlamvereisten te voldoen.
3.5. waarnemingsplaatsmarkering: vergemakkelijkt gebruikers om de verspreiding van vlammen te observeren; gemaakt van roestvrij staal, horizontaal en verticaal geplaatst met een afstand van 50 mm;
3.6. uitgerust met monsternamingsgeleidingsrails, van roestvrij staal. hitte- en corrosiebestendig; de monsternamingsinstallatie is een uittrekkend type;
3.7 Waarnemingsspiegel: uitgerust met een instelbare hoekwaarnemingsspiegel (750 mm × 120 mm), kan de snelheid van vlamverspreiding tijdens de test worden waargenomen door de glazen spiegel en de steekproefraak,en kan automatisch worden geregistreerd via de voetschakelaar.
3.8 Grootte van de steekproefklem: lengte 855 mm, breedte 275 mm. Gemaakt van roestvrijstalen plaat met een dikte van (3 ± 0,2) mm;
3.9Een proefschoorsteen, gemaakt van een roestvrij staalplaat van 0,5 ± 0,05 mm dik, voorzien van gas- en schoorsteenmetaalcompensatiethermocoppels.
3.10 Kalibratieplaat: niet-brandbare plaat met een lengte van (850 ± 1) mm, een breedte van 270 mm en een dikte van (25 ± 2) mm, met een droogdichtheid van (950 ± 100) kg/m3.Er zijn 8 gaten met een diameter van 25 mm en een gat tussen 100 mm ± 1 mm;
3.11 Backboard en positioneringsplaat: het backboard is 885 mm lang, 270 mm breed en (12 ± 3) mm dik, niet-brandbaar, met een droogdichtheid van (850 ± 100) kg/m3.Het plaatmateriaal is hetzelfde als dat van het achterbord en is (25 ± 2) mm breed..

BS 476 Gemeenschappelijke norm voor bouwmaterialen:

BS 476-3 Brandproeven op bouwmaterialen en -onderdelen - Brandproeven op blootgestelde delen van daken
BS 476-4 Brandproeven voor bouwmaterialen en -constructies - Niet-ontvlambare tests van materialen
BS 476-6 Brandproeven voor bouwmaterialen en -onderdelen - Testmethoden voor brandverspreiding van producten
BS 476-7 Brandonderzoek van bouwmaterialen en bouwcomponenten - Testmethode voor het bepalen van de indeling van de oppervlakte van de vlam van producten
BS 476-8 Brandwerendheidstests van bouwmaterialen en bouwcomponenten - Brandwerendheidstests en evaluatie van bouwcomponenten
BS 476-11 Brandproeven van bouwmaterialen en -onderdelen - Bepaling van thermische straling van bouwmaterialen
BS 476-12 Brandproeven van bouwmaterialen en bouwcomponenten - Testmethode voor ontvlambaarheid van producten in direct contact met vlam
BS 476-20 Brandproeven van bouwmaterialen en bouwonderdelen - Testmethoden voor brandwerendheid van bouwonderdelen (algemene beginselen)
BS 476-21 Brandproeven voor bouwmaterialen en -onderdelen - Testmethoden voor brandwerendheid van dragende onderdelen
BS 476-22 Brandproeven voor bouwmaterialen en -onderdelen - Testmethoden voor brandwerendheid van niet-dragende onderdelen
BS 476-23 Brandproeven van bouwmaterialen en -onderdelen - Testmethode voor de bijdrage van onderdelen aan de brandwerendheid van onderdelen
BS 476-24 Brandproeven voor bouwmaterialen en -onderdelen - Deel 24: Testmethoden voor brandwerendheid van ventilatiekanalen
BS 476-31.1 Brandproeven van bouwmaterialen en bouwonderdelen - Methoden voor het meten van rookpenetratie door deur- en raamconstructies - Methoden voor het meten bij kamertemperatuur.

Flame Spread Index TesterHoofdparameter:
