IEC 62730-2024 5000 uur Isolatoren Meerdere spanningsomgevingen Tester Lab Testing Machine

IEC62730-2024,IECIEC62217-2012 Polymeren isolatoren 5000 uur Multi-Stress Testmachine laboratoriumtestmachine

1. Testmonster: Twee testisolatoren van hetzelfde ontwerp met een kruipwegafstand tussen 500 mm en 800 mm,

2. Procedure: Voer de test uit in een afgesloten, vochtige en corrosiebestendige testkamer, met een volume van niet meer dan 20 m3. Figuur B1 is een schematische weergave van deze testkamer

3. Afzonderlijke observatiegaten voor ruitenwissers en beweegbare ultraviolette filters om de apparatuur in het experiment te observeren.

4. Testomstandigheden: Zoals weergegeven in figuur B2, worden verschillende stresscycli toegepast op de isolator, die ongeveer 5000 uur worden herhaald. Tijdens de cyclustest van de apparatuur moet het testmonster worden blootgesteld aan temperatuurveranderingen en condensatie.

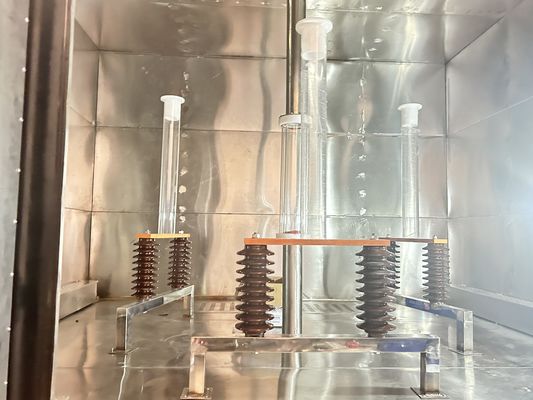

5. Zoals weergegeven in figuur B3, wordt de test verticaal in het midden van de test geïnstalleerd, met een minimale afstand van 400 mm tussen de aangrenzende parapluranden van het testmonster en de bovenkant, evenals tussen het testmonster en de muur en de grond. Voordat het experiment begint, moet het testmonster worden gereinigd met gedeïoniseerd water,

7. Er kunnen maximaal drie paren monsters met vergelijkbare kruipwegafstanden tegelijkertijd worden getest

8. Spanning: De waarde verkregen door de kruipwegafstand van het testmonster (in mm) te delen door 34,6 (equivalent aan een kruipwegafstand van 20 mm/kV, berekend op basis van de fase-fasespanning)

9. Voor het stroomcircuit, wanneer de continue negatieve stroombelasting 250 mA (r.m.s) is, mag de maximale spanningsval aan de hoogspanningszijde gedurende 1 seconde niet meer dan 5% bedragen en moet het beschermingsniveau worden aangepast tot 1 A (r.m.s)

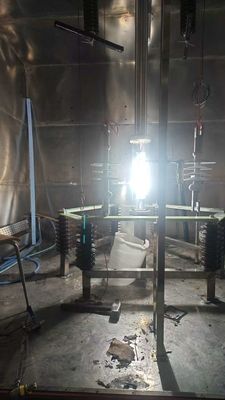

10. Zonne-lichtsimulatie: De gesimuleerde zonnestraling wordt geleverd door een xenonbooglamp met een nominaal vermogen van 6500 W en uitgerust met twee borosilicaatglasfilters (zie voorbeeld B.4), met een afstand van ongeveer 480 mm tussen de xenonbooglamp en het testmonster

11. Aan het begin van elk experiment moeten een nieuwe lamp en filter worden gebruikt. Tijdens het experiment, bij het vervangen van het filter (en indien nodig ook de lamp), moet dit gebeuren volgens de aanbeveling van de lampfabrikant.

DX8428 Isolator Multi-Stress Testmachine.pdf
