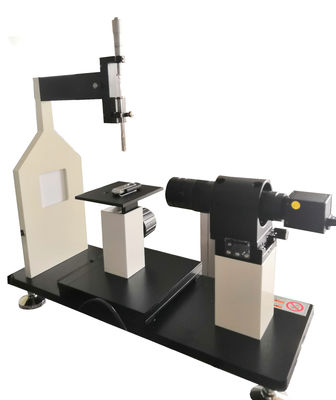

DL/T864-201 Meting van de de Oppervlaktebevochtigbaarheid van de silicone de Rubberisolatie, Statisch Contacthoek Rubber het Testen Materiaal
Toepassing:
Deze machine is een entry-level statische analysator van de contacthoek die betaalbaar en gemakkelijk is te werken. Het meet de contacthoek van een vloeistof op een stevige die oppervlakte op het principe van optische beeldanalyse wordt gebaseerd. Het kan de oppervlakte-energie van een vast lichaam en zijn componentenwaarden ook schatten. Het wordt wijd gebruikt in de analyse van oppervlaktebehandelingseffect en netheid van het bespuiten, het met een laag bedekken, glas, aluminiumfolie, elektronische componenten en de schoonmakende industrieën.
Normen:
- DL/T864-201
- CEI 62073, IECTS 62073-2016
Hoofdparameters:
1. De meting van de contacthoek
1-1. Analysealgoritme: hoog volumemethode, hoekmethode, ringsmethode, ellipsmethode, raaklijnmethode, methode y-l
1-2. Afzonderlijke het testen en vergelijkingsfuncties voor linkercontacthoek, juiste contacthoek en gemiddelde contacthoek
1-3. Met de concave, convexe, gebogen, super hydrofiele, super hydrophobic en andere speciale functies van de oppervlakteanalyse
1-4. Analysefunctie van onregelmatige en niet axisymmetric intrinsieke contacthoek
1-5. De testgegevens kunnen worden gemerkt en over het beeld met het beeld worden opgeslagen
1-6. Het meten van waaier: 0°~180°
1-7. Metingsnauwkeurigheid: ±0.1°
1-8. Een kaliberbepalingsblok kan afzonderlijk voor volledige waaierkaliberbepaling van de metingsnauwkeurigheid van de contacthoek worden gekocht
1-9. Metingsresolutie: 0.001°
2. Oppervlakte-energieschatting
2-1. Schattingsmodellen: Fowkes, uitgebreide Fowkes, owens-Wendt, van OSS,
Met u harmonische gemiddelde methode, de vergelijkingsmethode van de staat
2-2. De stevige oppervlakte-energie, verspreidingskracht, polaire kracht, waterstofkracht plakkend, van der Waals component,
Lewiszuurcomponent, de basiscomponent van Lewis, enz.
2-3. Vloeibare database: vooraf ingesteld 37 soorten algemeen gebruikte vloeibare oppervlaktespanning en zijn componentengegevens,
De gegevens kunnen direct voor oppervlakte-energieschatting worden ingevoerd
2-4. De vloeibare bibliotheekgegevens kunnen worden toegevoegd, alleen worden geschrapt en worden gewijzigd
3. Beeld het schieten
3-1. Het enige schieten, het ononderbroken schieten, videoopname en beeldplayback
3-2. Kan verkiezen om de externe de haarspeldfunctie van de camera te gebruiken om automatisch te schieten
4. Optisch weergavesysteem
| Camera |
3 miljoen pixel, framesnelheid 36 frames per seconde |
| Lens |
0.7~4.5×continuous gezoem, het werk afstand 95mm |
| Het concentreren van waaier |
±12.5mm; het concentreren van nauwkeurigheid: 0.25mm |
| Pan en de waaier van de schuine standaanpassing |
±2° |
| Backlight |
LEIDENE koude lichtbron + in de schaduw stellend raad, oneindige helderheidsaanpassing |
De software ontdekt automatisch de duidelijkheid wanneer het aanpassen van de nadruk om menselijke fout te elimineren
5. Druppelsysteem
5-1. Het uitdelen methode: Het differentiële hoofdcontrolesmonstertrekker druipen
5-2. Dalende nauwkeurigheid: ±1μl
6. Steekproeflijst
| Lijstgrootte |
X100×Y110mm |
| Bewegende slag |
X86×Y100×Z50mm |
| Bewegingswijze |
handknop om het driedimensionele beweging plaatsen te controleren |
7. Gastheerparameters
| Grootte |
ongeveer W550×D180×H520mm |
| Gewicht |
ongeveer 15kg |
| Voeding |
1∮ AC220V 50HZ |
