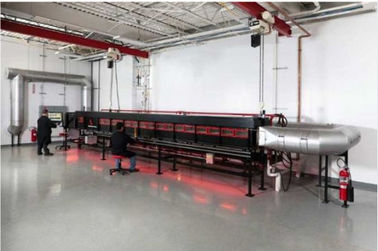

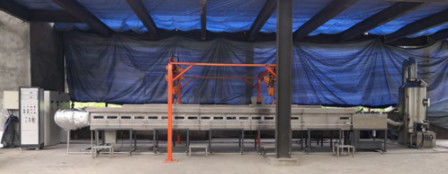

UL910/NFPA 262 Steiner horizontale tunnelovenASTME 84
Normen:
UL910, NFPA262
Installatievereisten
|
1
|
Elektrische apparatuur
|
AC 380V, 50/60hz, 30A
|
|
2
|
Omgevingstemperatuur
|
Werkt bij 15°C tot 35°C
|
|
3
|
Gas
|
methaan- en luchtcompressor
|
|
4
|
Gebruik
|
Granen
|
|
5
|
Grootte
|
Voor de toepassing van de voorschriften van punt 6.1.3 van bijlage I bij Verordening (EG) nr. 715/2009 moet de in punt 6.1.3 van bijlage I vermelde verpakking worden vervangen door:
|
|
6
|
Gewicht
|
1700 kg
|
|
7
|
Toepasselijke normen
|
UL910, NFPA262, ASTM E84, UL723
|

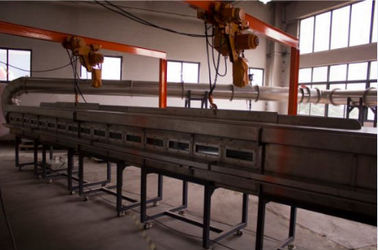

Hardware van de ophanging
1Twee stations tegelijkertijd, computercontrole zorgt voor een soepele opheffing.
2.Suspension Hardware kan worden verplaatst naar boven en naar beneden, links en rechts, wat handig is voor monsteren installatie en inbedrijfstelling.
3.Uitgerust met veiligheidsbeschermingsplatform, handig voor monsteren installatie en inbedrijfstelling.
Verbrandingssysteem
1.De vonkontsteker van 10 kV is uitgerust met een veiligheidswapening.De ontsteker wordt automatisch geplaatst via de hefboom die is aangesloten op het afsluitmechanisme.
2.De verbrandingswarmte van de brander wordt automatisch geregeld door het gasstroomsysteem.
3.De warmteafvoer van de brander kan automatisch door de computer worden geregeld.
4.Gasstroomklepbeheersysteem om lekkage te voorkomen als gevolg van elektromagnetische storing van de klep, waardoor explosiegevaar ontstaat.
5.Frequentie ventilator automatisch regelt de windsnelheid in de rookoven, ventilator vermogen 3KW, spanning 380V
6Gasdrukmeter en drukregulerend klep om de gasdruk nauwkeurig te regelen.
7.Geïmporteerde gasstroomregelklep om de gasstroom nauwkeurig te regelen
Testsysteem
1.Rookdichtheidstest:de rookdichtheid wordt gemeten met gloeilampen.Kleurtemperatuur 2900±100K;Het schommelingsbereik van de stroom is + 0,5%;Lineaire uitgang van de rookdichtheid;met functie voor tijdcompensatie.
2De lens zet licht om in 20 mm parallelle stralen; d/f < 0.04.
3.Detector:De spectraalverdeling komt overeen met CIE;De nauwkeurigheid van de chromatische standaardfunctie is + 5%;De lineariteit van de output is minder dan 3% van de doorstraling of 1% van de absolute doorstraling.;De reactietijd van systeem 90% is niet meer dan 3 s.
4De thermocouple is een K-type pantserd thermocouple met een diameter van 0,5 mm; de temperatuur is 0,5 graden nauwkeurig.
5.Druksensorbereik 0~100pa; nauwkeurigheid + 2pad; reactietijd van druksensor 90% 1s.
6.Natuurdruknauwkeurigheid van + 200 Pa
7- De opname duurt minstens 3 seconden.
8.Systeemtijdregistratie nauwkeurigheid 0,1s
9.Computer realtime weergave van de rookdichtheidsgeneratiecurve
10.Optie:Het systeem is uitgerust met een camerasysteem om het proefproces te observeren en de kenmerken van het branderresidu na de inwerkingtreding en verbranding van het monster vast te leggen.
Rookdichtheidstestsysteem
1Lichtbron: uit de VS geïmporteerde heliumneonlaser van 0,5 W
2.Foto-elektrische ontvanger ingevoerd uit de VS:golflengte 350-1100nm;piekwaarde: 0,65A/W;maximale uitgangsstroom: 100mA;winstregeling 70dB.
3De Thorlabs-filters (geïmporteerd uit de VS) maken de rookdichtheidstests nauwkeuriger.
4De verbrandingskamer van de Steiner-tunnel is uitgerust met een compenserend foto-elektrisch detectiesysteem, dat effectief interferentie door fluctuaties van de lichtbron voorkomt.
Windsnelheidsregelsysteem
Uitlaatcapaciteit van de buizen:
1De delta-omvormer regelt de snelheid van de rookgassen.
2.Rook uitputtende vermogen: meting van winddruk en windsnelheid met pitotbuis en geïmporteerde microdrukzender.
3.Differentialdrukzender:Meetbereik 0~2000pa; nauwkeurigheid: + 1%FS;Hysteresis + 0,1%FS; maximale lineaire druk 69Kpa;De reactietijd van de druksensor 90% is 1 s.
4.Rookafvoercapaciteit: 8000 m3/h
5Het windsnelheidssignaal wordt automatisch teruggegeven om automatische windsnelheidscontrole in gesloten kringloop te bereiken, met een stabielere windsnelheid en een sterke anti-interferentiekracht.
Test van de windsnelheid van de verbrandingskamer
1Stel de snelheid van de verbrandingskamer in het computersysteem in en controleer de windsnelheid in realtime.
2Het snelheidsbereik van de verbrandingskamer is 0~8 m/s en de resolutie van de windsnelheidsmeting is 0,001 m/s.
3.Het detectiebereik is 0 ~ 250 Pa, de nauwkeurigheid is ± 0,5 Pa en de nauwkeurigheid van de systeemdrukonderzoek is ± 2 Pa.
Temperatuurregelaars
1.Steiner Tunnel Furnace Chamber Apparaat is uitgerust met 3 OMEGA K gepantserde thermocouples om de temperatuurverandering van de uitlaatpijp te controleren, de nauwkeurigheid is 0,1 C.
2.De parameters van het thermocouple: Minder dan 0,25 mm draaddiameter; temperatuurnauwkeurigheid 0,1 graden.
3.Het temperatuurbereik is 0 °C ~ 1300 °C.
Gegevensverzamel- en beheersysteem
1.Labview-controlesysteem dat stabiel en betrouwbaar is;
2.Standaard bedieningskast, voorzien van een computer, 19" LCD-scherm;
3Het systeem heeft een 16 bits hoge precisie data-acquisitie module.
4.Systeemtijdregistratie nauwkeurigheid 0,1s
5.Realiseer real-time databewaking en nauwkeurige registratie;
6.Reële tijd weergave van de status van het systeem; geluids- en lichtalarm bij storing;
7.Bestuurskast kan printer en printerrapport verbinden.
8.Met geluidsalarm en alarmbandfunctie.
9De bedieningskast kan met de computer worden verbonden.
10.PLC-besturingssysteem met automatische ontstekingsfuncties, ontstekingsfoutdetectie
11De software-interface en het bedieningspaneel werken samen om de werking te regelen.
Over Daxian Company:
De testapparatuur van DAXIAN wordt veel gebruikt op verschillende gebieden: wetenschappelijke instellingen, hogescholen, inspectie-instellingen, auto-onderdelen, elektronica, elektrische apparatuur, LED, foto-elektriciteit, mobiele,Plastic en rubber, telecommunicatie, chemische industrie, luchtvaart, bouwmaterialen en -producten, draad en kabel, textiel en stoffen, enz.Alle DAXIAN-testapparatuur is ontworpen volgens internationale testnormen, zoals ISO, ASTM, DIN, EN, GB, BS, JIS, UL, TAPPI, AATCC, IEC, VDE, CSA, CEN enzovoort.
