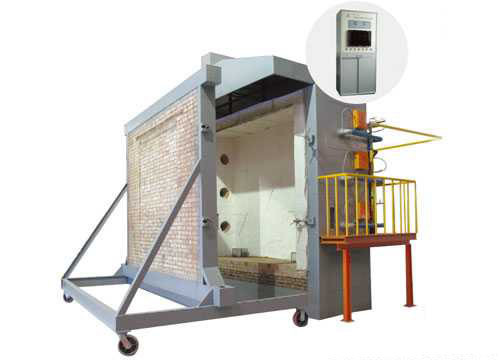

Brandwerendheidstester voor bouwcomponenten Voor de brandwerendheidstest van bouwcomponenten

DX8342 Brandweerstandstester voor bouwcomponenten

Toepassingsgebied: geschikt voor de brandwerendheidstest van bouwcomponenten en de brandwerendheid van dragende verticale scheidingselementen.

Werkspanning: AC 380V±10% 50NZ.

De testoven bestaat uit bakstenen, een stalen structuur en brandwerende en warmte-isolerende materialen.

Grootte van het monster: breedte 300 mm × hoogte 300 mm (kan aangepast worden).

De afmetingen van de oven zijn ongeveer:

Verticale oven: L3,2 m × W2,2 m × H4,0 m

Horizontale oven: L3,2 m × W3,2 m × H1.5.

Gasstroom: 0~100 L/min. Metingsnauwkeurigheid 2,5 graad.

Luchtstroom: 0~50m3/min.

Gastenkcapaciteit: ≥ 50 kg×6.

Bevestiging van het vermogen van de voertuigkoppeling

Proefpersoon met gemeten gap: 6 mm diameter ± 0,1 mm, diameter 25 mm ± 0,2 mm.

Verbrandingssysteem: gasdistributiesysteem (in een radius van 10 meter), vlammenwerper (minimaal 20) en regelkleppen.

Verbrandingsgasbron: propaan, vloeibaar gas.

Temperatuurregelsysteem van de oven: het maximale bemonsteringspunt is 10 punten.

Ventilatiesysteem en regelademper, enz.

Metingsbereik van de stralingswarmte op het tegengestelde oppervlak van het monster: 0 tot 10 W/cm2.

Meetbereik van de ovendruk: 0~100pa

Meetsnauwkeurigheid: ≤ ± 3pa.

Testtemperatuur: de temperatuurregeling van de oven voldoet aan de voorschriften van T-T0=3451g (8t+1), en de temperatuurregelingsafwijking wordt gecontroleerd:

Om 0min.

Om tien minuten.

Wanneer T> 30 min, d ≤ 5%.

Temperatuur van de oven: ± 15°C.

Inwendige temperatuur van het monster: ±10°C.

Temperatuur van het monster: ±4°C.

Vermogen om de temperatuur te bepalen:

Vijf minuten na aanvang van de test moeten in de oven de hieronder gespecificeerde positieve drukcondities worden bereikt.

Horizontaal element - op het horizontale vlak 100 mm onder het onderoppervlak van het monster bedraagt de ovendruk 15Pa±5Pa.

Verticaal element 3 m hoogte in de oven, 100 mm van het oppervlak van het monster.

10 minuten na aanvang van de test moet de oven de hieronder vermelde positieve drukcondities bereiken.

Horizontaal element - op het horizontale vlak 100 mm onder het onderoppervlak van het monster bedraagt de ovendruk 17Pa±3Pa.

Verticaal element 3 m hoogte in de oven, 100 mm van het oppervlak van het monster.

Temperatuur van de oven: ±15°C, met behulp van een thermocouple met een diameter van 1 mm.

De temperatuur van het monster is ± 4 °C en de draaddiameter 0,5 mm.

Gepantserde platina-rodium-platina-s-waarde thermocouple, nauwkeurigheidsklasse.

Verzorgd nikkel-nikkel-silicium thermocouple met K-waarde, kwaliteit ‖.

Het tijdsbereik: 0~120 min.

Temperatuursysteem voor het detecteren van de monstertemperatuur: het maximale bemonsteringspunt is 20 punten.

Toepassingsgebied:De testoven voldoet aan de technische indicatoren en eisen van de nationale norm GB/T7633-2008.en is geschikt voor de brandwerendheidstest van niet-dragende horizontale deuren en rolluiken.

Hoofdparameters:

Elektriciteitsvermogen: 6 kW

Meetbereik van de ovendruk: 0-100Pa Meetnauwkeurigheid: ≤±3Pa

Luchtstroom: 0-50 m3/min Meetnauwkeurigheid: ≤±0,5 m3/min

Brandgasbron: propaan, vloeibaar gas (door de gebruiker verstrekt)

Gastenkcapaciteit: 50 kg × 6

Meesbereik van stralingswarmte van het tegengestelde oppervlak van het monster: 0 tot 10 W/cm2;

De temperatuur van de vlammen is gelijk aan of gelijk aan de temperatuur van de vlam.

Testtemperatuur: programma temperatuur 15min kamertemperatuur ~ 718°C,

30 minuten kamertemperatuur ~ 821°C, 60 minuten kamertemperatuur ~ 925°C,

90 minuten kamertemperatuur ~ 986°C; 120 minuten kamertemperatuur ~ 1029°C;

180min kamertemperatuur ~ 1115°C, 240min kamertemperatuur ~ 1150°C;

Temperatuursensor: in de oven: 9 gewapende nikkel-chroom-nikkel-silicium-thermocoppels met K-waarde, nauwkeurigheidsniveau: klasse II

Terugvuren: 29 gepantserde nikkel-chroom-nikkel-silicium thermocouples met K-waarde, nauwkeurigheidsklasse: klasse II

Tijdbereik: 0-240 min Tijdnauwkeurigheid: < ± 1 s

Grootte van het monster: (speciale specificaties kunnen door gebruikers worden aangepast)

Gebruikbare oppervlakte van de apparatuur: lengte × breedte × hoogte (3,8 × 2,4 × 4,5 m);

Gewicht van de apparatuur: 4500 kg (de proefoven moet ter plaatse worden geïnstalleerd);

Vergasingssysteem: 150 kg/uur (facultatief).

Voldoet aan:ISO 9705, NFPA 266, GB20286, bijlage B en bijlage C, enz.

Technische parameters:

1. 19-inch instrumentenrek, met inbegrip van zuurstof-, kooldioxide- en koolmonoxide-analysatoren

2De zuurstofanalysator is een zuurstofanalysator die de methode gebruikt om de verandering van paramagnetische druk te meten om de zuurstofconcentratie in het gas te detecteren.interne signaalverwerkingstijd < 1 s, druksensor (interne) 50~200 kPa, nulverschuiving < 0,5%/maand van het minimale meetbereik op het naamplaatje, 0,5%/maand van de gemeten waardeverschuiving < het huidige meetbereik,Herhalingsfout < 1% van het huidige meetbereik, 1% van het huidige meetbereik van de minimale detectiegrens, lineariteitsfout < 1% van het huidige meetbereik

3De kooldioxide- en koolmonoxide-analysatoren zijn van niet-discrete infraroodtype en het principe is gebaseerd op het feit dat gasmoleculen een specifieke infrarood absorptieband hebben.en de enkelstralende wisselende infraroodanalyse wordt toegepast. De minimale detectiegrens is 1% van het huidige meetbereik, de lineariteitsfout is ±1% van de volledige schaal van < wanneer het maximale bereik in het maximale bereik ligt,de herhaalbaarheid is < ± 1% van het minimale bereik op het naamplaatje, en de responstijd (T90-tijd) is ongeveer 1,2 L/min van de gasstroom van het monster < 30 seconden

4Het bereik van de zuurstof analysator is 0-25%, het bereik van de kooldioxide analysator is 0-10%, en het bereik van de koolmonoxide analysator is 0-1%

5De temperatuurregelaar wordt gebruikt om de koude val te regelen en het water wordt volledig verwijderd tijdens het gasraffinageproces.

6De dubbele koppomp voor gasmonsterneming kan de gasmonsters die tijdens de verbranding zijn gegenereerd, overbrengen naar een analysator op ongeveer 30 meter afstand.

7- systeem voor het verkrijgen van gegevens (inclusief operationele en controlemechanismen)

8Het acquisition board gebruikt 16-bits breedvergrotingsbereik, analoge en digitale I/O-boards.

9. Thermoelementtype: K-type, bereik: omgevingstemperatuur ~ 1500 graden Celsius.

10Het gegevensverzamelingssysteem kan gegevens verzamelen door installatie en activering van data loggers of veldpointers.

11Het gegevensverzamelsysteem bestaat uit de volgende onderdelen:

Bit-invoermodule voor thermoparen, 16-bit-analooginvoermodule, digitale input/outputmodule, 12-bit-analooguitvoermodule, basisplaat met 4 en 8 gleufpunten, verbindingsbasis, netwerkmodule,stroomvoorziening 24 volt 5A DC universele stroominvoer, computer voor het verkrijgen van gegevens, printer
