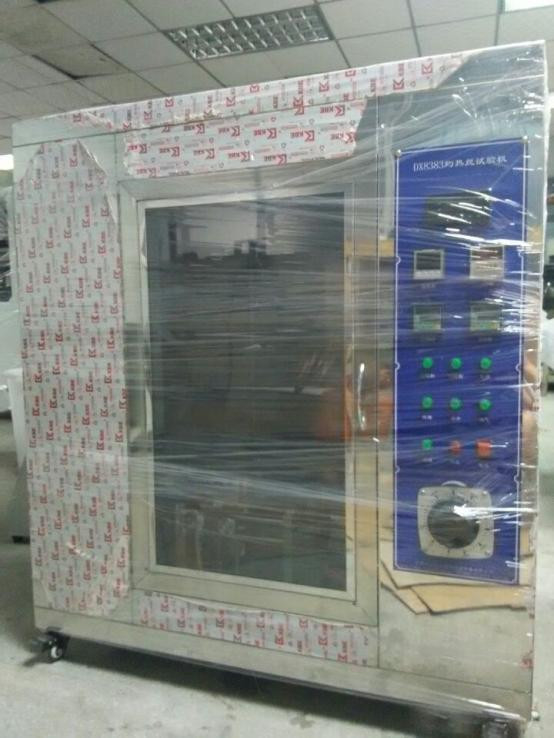

DX8383 Testmachine voor warmdraad met digitaal scherm

Inleiding: De test met hete draad wordt gebruikt om de stabiliteit van elektronische en elektrische producten tijdens het gebruik te testen.Tijdens de test, moet het met elektriciteit tot de aangegeven temperatuur worden verwarmd, zodat de bovenkant van de hete draad gedurende de vereiste tijd met het monster in contact komt en vervolgens de toestand ervan kan worden waargenomen en gemeten.Het testbereik is afhankelijk van de specifieke testprocedure.

Toepassingsgebied: De testmachine voor het testen van hete draden is vooral geschikt voor het uitvoeren van brandgevaarlijke tests van elektrische en elektronische producten, huishoudelijke apparaten en onderdelen daarvan.het simuleren van de thermische spanning veroorzaakt door warmtebronnen of ontstekingsbronnen zoals hete onderdelen of overbelastingweerstanden in een korte periodeHet is ook geschikt voor vaste elektrische isolatiematerialen of andere vaste brandbare materialen.

Voldoen aan de normen: ontworpen en vervaardigd overeenkomstig de voorschriften van de "Glow Wire Test Method" in GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, UL817 normen.

Technische parameters:

1Testkamervolume: 0,5 m3, diepte x breedte x hoogte: 60 x 95 x 90 cm

2- Afmetingen: diepte x breedte x hoogte: 61x 120x 105cm

3. gloeiende draad: een ring met een diameter van 4,0 mm is gemaakt van nikkel/chroomdraad

4Temperatuursmeting: thermocouple van 0,5 mm gewapende fijne draad, bestand tegen hoge temperaturen van 1050 °C

5Verwarmingsstroom: bij 960 °C is de stroom tussen 120 en 150 A

6- Kracht op de proef: 0,8 tot 1,2 N, en de drukdiepte beperkt tot ten minste 7 mm

7. Timer: een timer voor de ontstekingsduur (Ti) en de tijd van het blussen van de vlam (Te).

8. gloeiende draad: 4 mm±0,04 mm Ni/Cr (80/20) speciaal ontworpen standaardring, horizontaal stil;

9. thermocouple: geïmporteerd thermocouple van het type K van 0,5 mm, gewapende mantel, hittebestendig tot 1100 °C;

10Elektrische verwarmingstemperatuur van de hete draad: 500 °C tot 960 °C (digitaal display kan vooraf worden ingesteld), temperatuurschommelingen < 3 °C;

11De druk van het monster op de test met hete draad: 1,0 N ± 0,1 N (aanpasbaar volgens de werkelijke situatie);

12Maximale penetratiediepte: 7 mm ± 0,5 mm (aanpasbaar volgens de werkelijke omstandigheden);

13. Bewegingssnelheid van het proefmonster: 10 mm/s~25 mm/s.

14. ernstigheidsniveau: de voorkeurwaarden voor de duur van de aangebrachte testvlam (ta) zijn: 5s, 10s, 20s, 30s, 60s, 120-1s;

15. Vlamhoogte: de hoogte van de proefvlam is 12 mm;

16Gasbron: butangas (door de gebruiker verstrekt).

17- Buitenkistmateriaal: spiegelroestvrij staal

Testmethode: Verwarm de standaardweerstandsdraadring tot de opgegeven temperatuur en breng de hete draad en het testmonster vervolgens in contact met de stekker, stopcontact, rubber,kunststof en andere producten onder de testomstandigheden.

overeenkomstige testmethode voor de testmachine voor de verbranding van warmdraad:

Testmethode voor de ontvlambaarheid van branddraad voor eindproducten (IEC 60695-2-11:2000/GB/T 5169.11-2006)

Testmethode voor de ontvlambaarheid van branddraad voor materialen (IEC 60695-2-12:2000/GB/T 5169.12-2006)

Testmethode voor ontstekingsprestaties van materialen met behulp van hete draad (IEC 60695-2-13:2000/GB/T 5169.13-2006)

Brandbaarheidsindex GWFI, GWFI - Brandbaarheidsindex van gloeiende draden

De maximale testtemperatuur van een testmonster met een bepaalde dikte in drie opeenvolgende tests moet voldoen aan een van de volgende voorwaarden:

a) Binnen 30 seconden nadat de hete draad is verwijderd, wordt de vlam of de warmte van het proefmonster gedoofd en ontvlamt het onder het proefmonster geplaatste verpakkingspapier niet;

b) Het testmonster ontstond niet.

GWIT, GWIT - ontstekingstemperatuur van gloeiende draad

A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).

Monstersvereisten: Het SGS-materiaallaboratorium heeft de volgende eisen voor het testen van monsters:

Het monster moet een voldoende groot vlak gedeelte van vaste grootte hebben en het testvlak moet tijdens de test verticaal worden gehouden.

De testmonsters kunnen op verschillende manieren worden gemaakt:

Compressie gieten, spuitgieten of gieten, of snijden van afgewerkte onderdelen zoals platen met een voldoende groot oppervlak.

De afmetingen van het vlakke onderdeel moeten zijn: lengte: ≥ 60 mm, breedte (binnen de armature): ≥ 60 mm

Volgens de eisen van dit experiment vereist de beoordeling van de ontvlambaarheid gewoonlijk een reeks van 10 proefmonsters.
