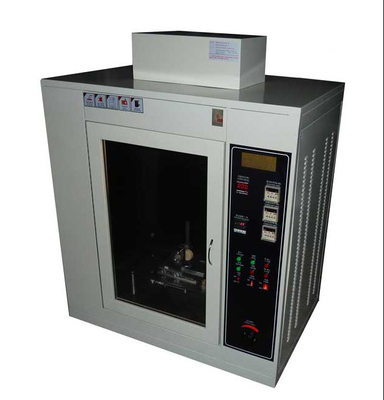

Precision DX8383 warmdraadproefmachine voor elektrische producten

DX8383 Testmachine voor het testen van hete draden

InleidingDe warmdraad is eigenlijk een vaste specificatie weerstand draad ring. Tijdens de test, moet het worden verwarmd tot de gespecificeerde temperatuur door elektriciteit,zodat de bovenkant van de hete draad contact heeft met het monster gedurende de vereiste tijdHet testbereik is afhankelijk van de specifieke testprocedure.
Toepassingsgebied:De testmachine voor warmdraad is hoofdzakelijk geschikt voor het uitvoeren van brandgevaarlijke tests van elektrische en elektronische producten, huishoudelijke apparaten en onderdelen daarvan.het simuleren van de thermische spanning veroorzaakt door warmtebronnen of ontstekingsbronnen zoals hete onderdelen of overbelastingweerstanden in een korte periodeHet is ook geschikt voor vaste elektrische isolatiematerialen of andere vaste brandbare materialen.
Voldoen aan de normen:ontworpen en vervaardigd overeenkomstig de voorschriften van de "Glow Wire Test Method" in GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, UL817 normen.
Technische parameters:
1Testkamervolume: 0,5 m3, diepte x breedte x hoogte: 60 x 95 x 90 cm
2- Afmetingen: diepte x breedte x hoogte: 61x 120x 105cm
3. gloeiende draad: een ring met een diameter van 4,0 mm is gemaakt van nikkel/chroomdraad
4Temperatuursmeting: thermocouple van 0,5 mm gewapende fijne draad, bestand tegen hoge temperaturen van 1050 °C
5Verwarmingsstroom: bij 960 °C is de stroom tussen 120 en 150 A
6- Kracht op de proef: 0,8 tot 1,2 N, en de drukdiepte beperkt tot ten minste 7 mm
7. Timer: een timer voor de ontstekingsduur (Ti) en de tijd van het blussen van de vlam (Te).
8. gloeiende draad: 4 mm±0,04 mm Ni/Cr (80/20) speciaal ontworpen standaardring, horizontaal stil;
9. thermocouple: geïmporteerd thermocouple van het type K van 0,5 mm, gewapende mantel, hittebestendig tot 1100 °C;
10Elektrische verwarmingstemperatuur van de hete draad: 500 °C tot 960 °C (digitaal display kan vooraf worden ingesteld), temperatuurschommelingen < 3 °C;
11De druk van het monster op de test met hete draad: 1,0 N ± 0,1 N (aanpasbaar volgens de werkelijke situatie);
12Maximale penetratiediepte: 7 mm ± 0,5 mm (aanpasbaar volgens de werkelijke omstandigheden);
13. Bewegingssnelheid van het proefmonster: 10 mm/s~25 mm/s.
14. ernstigheidsniveau: de voorkeurwaarden voor de duur van de aangebrachte testvlam (ta) zijn: 5s, 10s, 20s, 30s, 60s, 120-1s;
15. Vlamhoogte: de hoogte van de proefvlam is 12 mm;
16Gasbron: butangas (door de gebruiker verstrekt).
17- Buitenkistmateriaal: spiegelroestvrij staal
Testmethode:Verwarm de standaardweerstandsdraadring tot de opgegeven temperatuur en laat de hete draad en het proefmonster dan onder de testomstandigheden in contact komen met de stekker, het stopcontact, rubber, kunststof en andere producten.
overeenkomstige testmethode voor de testmachine voor de verbranding van warmdraad:
Testmethode voor de ontvlambaarheid van branddraad voor eindproducten (IEC 60695-2-11:2000/GB/T 5169.11-2006)
Testmethode voor de ontvlambaarheid van branddraad voor materialen (IEC 60695-2-12:2000/GB/T 5169.12-2006)
Testmethode voor ontstekingsprestaties van materialen met behulp van hete draad (IEC 60695-2-13:2000/GB/T 5169.13-2006)
Brandbaarheidsindex GWFI, GWFI - Brandbaarheidsindex van gloeiende draden
De maximale testtemperatuur van een testmonster met een bepaalde dikte in drie opeenvolgende tests moet voldoen aan een van de volgende voorwaarden:
a) Binnen 30 seconden nadat de hete draad is verwijderd, wordt de vlam of de warmte van het proefmonster gedoofd en ontvlamt het onder het proefmonster geplaatste verpakkingspapier niet;
b) Het testmonster ontstond niet.
GWIT, GWIT - ontstekingstemperatuur van gloeiende draad
A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).
Monstersvereisten: Het SGS-materiaallaboratorium heeft de volgende eisen voor het testen van monsters:
Het monster moet een voldoende groot vlak gedeelte van vaste grootte hebben en het testvlak moet tijdens de test verticaal worden gehouden.
De testmonsters kunnen op verschillende manieren worden gemaakt:
Compressie gieten, spuitgieten of gieten, of snijden van afgewerkte onderdelen zoals platen met een voldoende groot oppervlak.
De afmetingen van het vlakke onderdeel moeten zijn: lengte: ≥ 60 mm, breedte (binnen de armature): ≥ 60 mm
Volgens de eisen van dit experiment vereist de beoordeling van de ontvlambaarheid gewoonlijk een reeks van 10 proefmonsters.
de ernst
1De ontvlambaarheidsindex van gloeiende draad (GWFI) moet worden gekozen uit de volgende testtemperaturen:
Testtemperatuur/°C: 550/600/650/700/750/800/850/900/960
2De ontstekingstemperatuur van de hete draad (GWIT) moet worden gekozen uit de volgende testtemperaturen:
Testtemperatuur/°C: 500/550/600/650/700/750/800/850/900/960
Evaluatie van de resultaten:
1Evaluatie van de ontvlambaarheid van gloeiende draden (GWFI)
Als het testmonster niet ontvlamt of aan de volgende twee voorwaarden voldoet, wordt het geacht deze test te hebben doorstaan.
a) Als de vlam of de ontstekingsdraad van het proefmonster binnen 30 seconden na verwijdering van de ontstekingsdraad uitdraait
b) Het verpakkingspapier ontbrandde niet
Als aan één of beide bovenstaande voorwaarden niet is voldaan, wordt een lagere testtemperatuur gekozen en wordt de test met een nieuw testmonster herhaald.
Als aan beide bovenstaande voorwaarden tegelijkertijd wordt voldaan, wordt een hogere testtemperatuur geselecteerd en wordt de test met een nieuw testmonster herhaald.
De test moet worden herhaald bij de hoogste testtemperatuur wanneer het testmonster aan de voorwaarden a) en b) voldoet.
Om de maximale testtemperatuur te bepalen die voldoet aan de voorwaarden a) en b) voor drie opeenvolgende tests in GWFI.
2Evaluatie van de ontstekingstemperatuur van gloeiende draden (GWIT)
De ontstekingstemperatuur van het proefmonster tijdens de aanbrenging van de hete draad moet worden bepaald. and the test temperature that is 25K (30K between 900 ℃ and 960 ℃) higher than the highest temperature at the top of the hot wire that did not ignite the test sample in three consecutive tests should be recorded as GWIT
Voorzorgsmaatregelen voor het gebruik van de testmachine voor hete draden:
1De gebruiker van de testmachine moet een stabiele stroomvoorziening handhaven, anders kunnen overmatige spanningsschommelingen invloed hebben op temperatuurveranderingen.
2De thermocouples worden alleen gebruikt voor temperatuurkalibratie in experimenten. Na de kalibratie, markeer ze op de ammeter voor de volgende test.Verwijder voorzichtig het thermocouple van de hete draad en start het experiment.
3. De hete draad mag niet lang werken bij hoge temperaturen om de levensduur van het thermocouple te verkorten.De stroom moet tijdig worden verminderd en de stroom moet worden afgesneden..
4Na elke test moet de verbrandingskamer worden schoongemaakt met de stroom uitgeschakeld en moet er voor worden gezorgd dat deze niet botst met thermoparen en hete draden.
5Na afloop van het experiment kunnen de gebruikers de uitlaatventilator gebruiken om het tijdens de verbranding geproduceerde uitlaatgas uit te voeren.maar zet de ventilator niet aan tijdens het experiment om de testresultaten niet te beïnvloeden.
6Indien onderhoud vereist is, met name voor de vervanging van de hete draad, dient er aandacht te worden besteed aan het opnieuw strekken van de schroeven die zijn verstoord.anders zal slecht contact van invloed zijn op de stroomcircuit en een hoge temperatuur op de interface genererenNa vervanging van de onderdelen moeten gebruikers alle schroeven strakker maken.
7. De testmachine voor warmdraad heeft een overtemperatuurbeschermingsfunctie. Wanneer de ingestelde temperatuur wordt bereikt, wordt het verwarmingscircuit automatisch afgesloten.de vooraf ingestelde temperatuur mag niet lager zijn dan de normale werktemperatuur, anders kan het niet normaal werken
Experimentele specificaties:
1Doel: de werking, het onderhoud en het onderhoud van de testmachine voor warmdraad standaardiseren en de normale werking ervan waarborgen.
2- Gebruiksgebied: geschikt voor het testen van de vlamvertragendheid van kunststofonderdelen voor verschillende produkten
3Referentiestandaard: volgens de testvereisten van de desbetreffende bepalingen van GB/T5169.Norm 10-2008 "Basisonderzoeksmethoden voor gloeiende draad/gloeiende draad - toestellen met gloeiende draad en algemene testmethoden";
Onderhoud en voorzorgsmaatregelen van het instrument:
1- wekelijks onderhoud en beheer van de instrumenten, alsmede operationele controles van de bijbehorende belangrijke aanpassingsfuncties moeten worden verricht, en moet een register worden bijgehouden;
2De tester moet een stabiele voedingsbron hebben, anders kunnen spanningsschommelingen invloed hebben op temperatuurveranderingen.
3Bij het uitvoeren van experimenten moeten we een methode gebruiken om de temperatuur langzaam te verhogen en te verlagen.We moeten het langzaam doen en niet de temperatuur te hoog op een keer verhogen.Op deze manier zal de gebruikstijd langer zijn, en de stroom moet geleidelijk worden verhoogd. Verhoog het niet tot 90 of hoger.Verhoog 30-40A tegelijk is in principe stabiel. Bij het toevoegen en koelen,ook langzaam verminderen van de stroom en niet vallen tot nul allemaal in één keerEen snelle thermische uitbreiding en samentrekking kan schade veroorzaken aan U-vormige verwarming draden en gloeiende draad thermocouples. Deze schade zijn onherstelbaar.
4. De hete draad mag niet lang werken bij hoge temperaturen om de levensduur van het thermocouple te verkorten.De stroom moet tijdig worden verminderd en de stroom moet worden afgesneden..
5Na elk experiment moet de verbrandingskamer worden schoongemaakt onder uitstroomcondities en moet er voor worden gezorgd dat het thermische koppel en de branddraad niet worden aangeraakt.
6Indien onderhoud vereist is, met name bij het vervangen van de hete draad, is het belangrijk de schroeven die zijn verpest, aan te trekken.anders zal slecht contact van invloed zijn op het huidige circuit en hoge interfacetemperaturen genererenNa vervanging van de onderdelen moeten gebruikers alle schroeven strakker maken.
