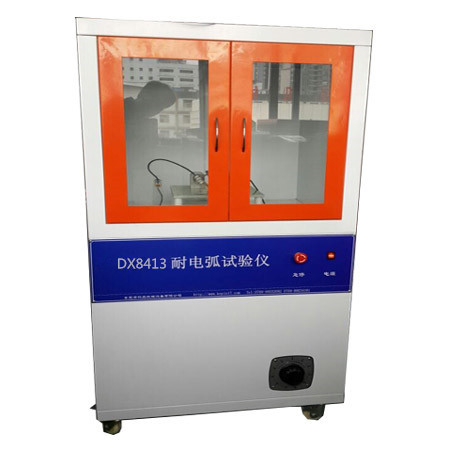

DX8413 testmachine voor het testen van boogweerstand

DX8413 Boogweerstand testmachine

Voornamelijk van toepassing op:

GB/T1411-2002 Test van weerstand tegen hoogspanning en laagstroom boogontlading van droge vaste isolatiematerialen.

Naleving van normen: Deze tester is ontworpen en vervaardigd in overeenstemming met GB1411, IPC650, IEC 61621, ASTMD495 en voldoet aan testmethoden zoals JEC 149 en UL 746A.

Toepassingsgebied:

De beoordeling van de boogweerstandprestaties van elektrische isolatiematerialen zoals kunststoffen, harslijmen en isolerende verven die worden gebruikt in industrieën zoals motoren, apparaten en huishoudelijke apparaten is voornamelijk van toepassing op het testen van de boogweerstandprestaties van vaste isolatiematerialen zoals kunststoffen, films, harsen, mica, keramiek, glas, isolatieolie, isolerende verf, karton en andere media.

Kenmerken: De boogweerstand testmachine maakt gebruik van computerbesturing en de testcurve kan online worden waargenomen tijdens het testproces; Slaat automatisch testomstandigheden en testresultaten op en kan deze openen, weergeven en afdrukken

Experimenteel principe: Wordt gebruikt om de boogweerstand van vaste isolatiematerialen te testen; Het te testen materiaal wordt blootgesteld aan een hoogspanning, geleidelijk toenemende kleine stroomomgeving totdat er een stabiel geleidend kanaal wordt gevormd op het oppervlak van het materiaal. Deze tijd is de boogweerstandstijd van het materiaal.

Belangrijkste technische vereisten:

1. Ingangsspanning: AC 220 V

2. Uitgangsspanning: AC 0-20 KV;

3. Elektrische capaciteit: 1,5 KVA

4. Testmethode: intermitterende boog, continue boog

5. Teststroom: 10MA-20MA-30MA-40MA optioneel

6. Fout in testspanningsregeling: ≤ 1%

7. Boog aan/uit-tijdfout:<5ms

8. Testspanning continu instelbaar: 0-20 KV

9. Nauwkeurigheid stroomregeling: ± 10%

10. Elektrodespecificatie: roestvrijstalen plaat elektrode 25,4 mm * 12,7 mm * 0,15 mm

Wolfraamstaal elektrode 56 mm * 7 mm * 30 mm

Elektrode configuratiehoek 110 graden

De hoek tussen de elektrode en het horizontale vlak is 35 graden

Elektrode gewicht: 50G

11. Veiligheidsmaatregelen:

(1) Overspanningsbeveiliging

(2) Overstroombeveiliging

(3) Kortsluitbeveiliging

(4) Beveiliging bij het openen van de veiligheidsdeur

(5) Software Misbedieningsbeveiliging

12. Externe afmetingen: 800 lang × Breedte 700 × 1350 mm hoog

Hoofdconfiguratie:

Testhost: één eenheid

20000 volt hoogspanningsgenerator: één eenheid

Volautomatisch microcomputer spanningsregelaar: één set (seriële poortmodus)

Spanningsacquisitie en stroomacquisitie isolatietype transmissieapparaat: één set

Testelektroden: twee sets

stroomafgiftestaaf: één (hars type)

Computer boogbestendige meet- en besturingssoftware: één set

Computers: één set

Merkkleureninkjetprinter: één set

Programma-cd's: één set

Productgebruikershandleiding: één exemplaar

Metrologisch verificatiecertificaat: één exemplaar

Certificaat van overeenstemming: één exemplaar

Willekeurige tool: één set
