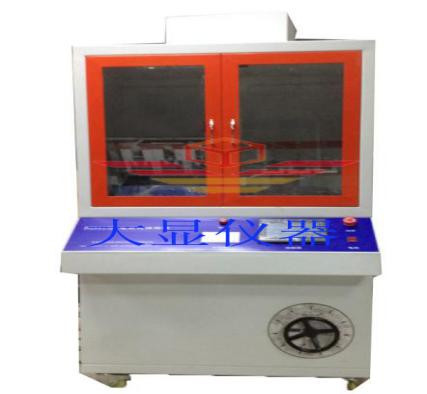

DX8427B Draad- en kabeltester voor hoogspanningslekken

DX842B. WTester voor het markeren van lekkage van spanning en kabel

Overzicht:Gebruikt om het vermogen van draden en kabels om elektrische spoorvorming te weerstaan te testen.1% natriumchlorideoplossing bij een bepaalde snelheid en doorstroming op een verticaal geplaatst monsterAls de steekproefstroom tijdens deze cyclus niet hoger is dan 1A, zal het monster niet branden, zal er geen continue boog zijn tussen de elektrode en de grond,en er zal geen afbraakverschijnsel in het monster optreden, dan wordt het monster als gekwalificeerd beschouwd. Geschikt voor enkelkernkabels en kan ook worden gebruikt voor het detecteren van meerkernkabels.

Toepassingsgebied:het wordt gebruikt voor het vermogen van draden en kabels om schade te weerstaan die wordt veroorzaakt door elektrische sporen veroorzaakt door oppervlaktelekkages onder vuile omstandigheden.

Naleving van normen:voldoen aan de voorschriften van GB/T 3048.1-2007 testmethoden voor elektrische eigenschappen van draden en kabels en GB/T 3048.7-2007 testmethoden voor elektrische eigenschappen van draden en kabels: deel 7:Voorschriften van de teststandaard voor weerstand tegen elektrische sporen.

Tecnische parameter

Testspanning: 0~6000v verstelbaar

Teststroom: max. 2A

Alarmstroom: 1 A

Spanningsregelaar: 10KVA Uitgang 0~250v

Hoogspanningstransformer: 10KVA Uitgang 0~5000v

Elektrodeclamps: van geheel koper

Monsteraansluitingsframe: gemaakt van hoogisolatief teflon

Liquid spray-apparaat: spraybereik 1,2 m, spraysnelheid 3 m/s, sprayvolume 0,5 mm/min

Overstromingsdetectie: de hooggevoelige schakelaar wordt gebruikt.de stroomvoorziening wordt automatisch afgesloten en het alarmsignaal wordt uitgezonden

Besturingssysteem: Precisiecontrole met aanraakscherm van Siemens PLC+Weinview, met nauwkeurig sproeien, nauwkeurige timing, eenvoudige bediening en automatische gegevensopname, zonder opname en berekening.

lekbeschermingsinrichting: de apparatuur is uitgerust met een lekdetectie-inrichting met een hoge gevoeligheid;die de stroomvoorziening en het alarm onmiddellijk kunnen afsluiten wanneer er een lek of overstroming optreedt, waardoor de persoonlijke veiligheid van de exploitant en de betrouwbaarheid van de apparatuur doeltreffend worden beschermd.

Interne behandeling: het interieur is afgesloten met een corrosiebestendig en isolatief epoxyplaatje, dat isolatie en corrosie voorkomt

Vervaardigingsgrootte: L1300mm*W800mm*H1700mm

Stroomvoorziening: 220V 50/60hz

Gewicht van de uitrusting: 120 kg

Samenstelling en kenmerken van de apparatuur:elektrisch bedieningsonderdeel, spuitapparaat, hoogspanningsgenerator, spanningsregelaar en afvalwatervloeistofopvangapparaat; de buitenkant van de apparatuur is volledig van roestvrij staal vervaardigd,en het interieur is afgesloten met corrosiebestendige en isolerende epoxyplaten, waardoor elektrische lekken en verontreinigende vloeistof de metalen omhulsel niet kunnen corroderen.

Het is een van de belangrijkste producten van ons bedrijf. Het is gezamenlijk ontwikkeld door ons bedrijf en Guangzhou CVC kabel test centrum.Het maakt gebruik van PC+PLC intelligente besturingstechnologie om automatisch de sproeicyclus en maximale sproeitijden te meten en te regelen. De testgegevens kunnen worden opgeslagen en afgedrukt; het sproeibeheersende deel is gemaakt van roestvrij staaldoos en het sproeipoel is gemaakt van transparante acrylplaat zoals kristal, wat mooi en elegant is.Het instrument is menselijk ontworpen., eenvoudig te bedienen, gemakkelijk te gebruiken en veilig om de sporen van hoogspanningslekken te laten zien met een fabrieksverkoopspanning van 5000V.
