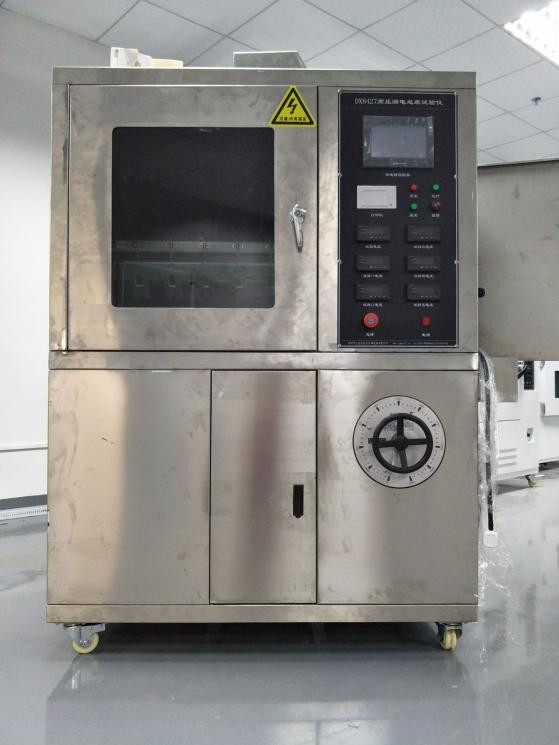

DX8427 Hoogspanningslektrace-testmachine

DX8427High-spanning lek tracering testmachine

1S.toepassingsgebied:

voornamelijk geschikt voor het testen van de weerstand van elektrische en elektronische producten, huishoudelijke apparaten en hun materialen tegen elektrische sporen en corrosie,simulatie van het gebruik van vloeibare verontreinigende stoffen en neigingsoppervlakte-specimens bij een vermogensfrequentie (48 Hz -62 Hz). Beoordelen van het weerstandsniveau van elektrische isolatiematerialen die onder moeilijke omgevingsomstandigheden worden gebruikt door het meten van de weerstand tegen elektrificatie en corrosie.Onder invloed van vocht en onzuiverheden in elektrische productenDe isolatielekkage kan ontstaan tussen geladen delen van verschillende polariteiten of tussen geladen delen en geaard metaal.of materiële erosie als gevolg van lozingDeze test is een destructieve test die de bovenstaande situatie op isolatiematerialen simuleert,gebruikt voor het meten en evalueren van de relatieve weerstand tegen lekken en het markeren van isolatoren onder invloed van een elektrisch veld en onzuiverheden die water bevatten bij een bepaalde spanningHet is geschikt voor vaste elektrische isolatiematerialen en hun producten in elektrische en elektronische producten, huishoudelijke apparaten, zoals relaisbochten, omrekeningsschakelaars, contactors,enz..

2, Voldoet aan de normen:

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", de simulatieproefpunten die zijn gespecificeerd in de norm voor AC/DC-lekkage-traceertest van isolatiematerialen, van toepassing op rubber,kunststof en andere elektrische isolatiematerialen, zoals de neigingsplaatsmethode. Standaard voor vijf sets siliconen rubber testers en siliconen testers

Technische parameters:

Elektrode: 0,5 mm dik Materiaal: roestvrij staal;

Afstand tussen bovenste en onderste elektroden: 50,0 mm ± 0.1;

Testspanning: 100V-6000V, staploos verstelbaar;

Spanningsregelaar: Uitgang: verstelbaar vanaf 0 ∼ 250 V, met een vermogen van 5 KVA;

Wanneer de stroom van het schakel 60mA is, wordt de uitgangsspanning afgesneden;

Testtijd: 6 uur;

Druppelnauwkeurigheid: 0,5%;

Spanningsstabiliteit: ± 1%;

High precision voltage regulator: uitgang AC220V. Vermogen 6000W. nauwkeurigheid ± 1%;

Testtransformator: capaciteit 5KVA. Maximale uitgangsspanning AC6000V (of DC6000V optioneel);

Trace detectie: volgens de norm GB/T6553-2003/4.1.2, een spanning toepassen (2,5 kV, 35 kV en 4,5 kV) en de verontreinigde vloeistof bij een bepaalde stroomdruk laten druppelen.

Verwijderingsinrichting: met behulp van een Ralph-precisie-peristaltische pomp, met een doorstroming van 0,00185-20 milliliter per minuut, een werkingssnelheid van 0,1-50 omwentelingen per minuut,en een stroomfout van minder dan 00,5%;

Uitgangsspanning: AC/DC (schakelbaar)

Hoesje: gemaakt van SUS304 roestvrij staal (geborsteld oppervlak);

De afvalwatertank is gemaakt van 316 roestvrij staal en is voorzien van een afdichting.

Volume is 0,56m3, studiovolume: 900L * 650W * 950H (mm);

Instrumenten: 1200L * 750W * 1800H (mm), lengte 750 * breedte 1180 * hoogte 1760mm, houten doos 890 * 1320 * 1900

Gewicht: ongeveer 200 kg

Besturingsinrichting: Siemens PLC+Taiwan Weinview touchscreenbesturing, nauwkeurige besturing, eenvoudige bediening, volledig gehumaniseerd ontwerp, automatische rapportgeneratie na de test,en panel thermische printer kan testresultaten op tijd afdrukken;

Aantal testgroepen: vijf groepen (een pomp controleert tijdens de test één groep druppels en het testproces beïnvloedt elkaar niet,die niet vaak op de markt voorkomt omdat één pomp vijf groepen controleert) (kan afzonderlijk of samen worden getest)

Teststappen:

Voorbereiding voor het experiment: tenzij anders aangegeven, moet het experiment worden uitgevoerd bij een omgevingstemperatuur van (23±2) °C, waarbij voor elk materiaal vijf monsters worden getest.Bij de installatie van het monsterHet matte testoppervlak moet naar beneden gericht zijn, zodat het in een hoek van 45° met het horizontale vlak ligt. Zoals in figuur 3b is aangegeven is de afstand tussen de twee elektroden (50 ± 0,5) mm.

Opmerking:Gebruik voor elk experiment nieuwe filterpapierblokjes.

In de eerste plaats moet de verontreinigde vloeistof in de voering van het filterpapier worden geïnjecteerd om het filterpapier volledig te bevochtigen.De doorstroming van de verontreinigde vloeistof wordt aangepast en de doorstroming wordt gecorrigeerd overeenkomstig tabel 1.De stroom wordt gedurende ten minste 10 minuten geobserveerd om ervoor te zorgen dat de verontreinigde vloeistof tussen de twee elektroden gestaag over het oppervlak van het monster stroomt.De verontreinigde vloeistof moet uit het asgat van de bovenste elektrode stromen in plaats van overstroom van de zijkant of de bovenkant van het filterpapier.

Toepassen van spanning

Methode 1: methode voor het traceren van constante spanning.

Wanneer de verontreinigde vloeistof gelijkmatig stroomt met de in tabel 1 gespecificeerde doorstroming, wordt de schakelaar gesloten en wordt de spanning verhoogd tot een van de meer geschikte spanningswaarden van 2,5 kV, 3,5 kV of 4,5 kV.Start timing en houd de spanning constant voor 6 uur.

Als het nodig is om bij een hogere of lagere spanning te testen, wordt voor elke voorkeurspanning voor de test nog een reeks van vijf monsters genomen.

De constante elektrische spoorspanning is de hoogste spanning waarbij alle vijf de monsters na 6 uur blootstelling niet beschadigd zijn.

Materialen worden als volgt ingedeeld:

Niveau 1A0 of 1B0: volgens beoordelingsnorm A of beoordelingsnorm B, indien een monster binnen 6 uur op 2,5 kV uitvalt;

Niveau 1A2.5 of 1B2.5Als alle vijf de exemplaren een spanning van 2,5 kV 6 uur kunnen weerstaan en een exemplaar binnen 6 uur faalt bij 3,5 kV;

Niveau 1A3.5 of 1B3.5Als alle vijf de exemplaren een spanning van 3,5 kV 6 uur kunnen weerstaan en een exemplaar binnen 6 uur faalt bij 4,5 kV;

Niveau IA4.5 of 1B4.5 : indien alle vijf de monsters gedurende 6 uur een spanning van 4,5 kV kunnen weerstaan; in elk geval moet de maximale diepte van erosie worden vermeld.

methode 2: stapsgewijze spanningsopsporing:

Kies een startspanning met een waarde die een veelvoud is van 250 V, vanaf het begin,zodat de beoordelingsnorm A (stroom van meer dan 60 mA) niet wordt geschonden vóór het derde niveau van spanning (een voorlopige test kan vereist zijn)Wanneer de verontreinigde vloeistof gelijkmatig stroomt met de gespecificeerde doorstroming, sluit u de schakelaar en verhoogt u de spanning tot de geselecteerde waarde, houdt u de spanning 1 uur aan,en vervolgens geleidelijk de spanning met 250 V per uur verhogen totdat de schade volgens oordeel standaard A optreedtWanneer de spanning stijgt, moeten de doorstroming van de verontreinigde vloeistof en de weerstandswaarde van de serieweerstand eveneens stijgen overeenkomstig de bepalingen in tabel 1.

De stapsgewijze elektrochemische spanning is de hoogste spanning waarbij alle vijf de monsters na blootstelling aan Ih niet beschadigd zijn.

Materialen worden als volgt ingedeeld:

2Ax-niveau, waarbij x de hoogste spanning is die het geteste materiaal kan weerstaan, uitgedrukt in kV.

Opmerking 1: Er zal onvermijdelijk een aanzienlijk flikkerend verschijnsel optreden; indien dit niet het geval is, moeten het circuit, de stroom van de verontreinigde vloeistof en de weerstand van de verontreinigde vloeistof zorgvuldig worden gecontroleerd.

Flitsen verwijst naar een kleine gele tot witte (soms blauwe in sommige materialen) boog die direct boven de onderste elektrode tanden verschijnt binnen een paar minuten na het toepassen van spanning.

Hoewel de ontlading van de ene tand naar de andere kan springen voordat uiteindelijk een stabiele kleine heldere "hotspot" ontstaat, worden deze ontladingen in principe continu uitgevoerd.Deze "hotspots" kunnen het oppervlak van het monster verbranden en kunnen uiteindelijk leiden tot elektrochemische schadeEen snelle ontlading op het oppervlak van het monster tussen de twee elektroden kan geen sporen veroorzaken.

Een signaal kan worden verkregen van beide uiteinden van een weerstand (zoals 3301Z,2W) in serie aangesloten met een overstromingsinrichting.

Normale flikkering kan worden waargenomen aan de hand van de continue, maar ongelijke en onderbroken stroomfrequentie van de golfvorm elke halve cyclus.

Opmerking2: Voordat de sporen de bovenste elektrode bereiken, wanneer een stroom van 60 mA door de geleidende sporen stroomt en de elektrolyt op het oppervlak van het monster wordt vastgehouden,het overstromingsapparaat moet worden geactiveerd.

Opmerking3: De diepte van de erosie moet worden gemeten na schrapen of met andere methoden om ontbindende isolatie en afval te verwijderen.

Dit instrument is strikt ontworpen in overeenstemming met de normen GB/T6553-2003 en IEC60587-2007.

Norm gebaseerd op: GB/T6553-2014/IEC60587:2007 Testmethode voor de beoordeling van de traceerbaarheid en corrosiebestendigheid van elektrische isolatiematerialen die onder ernstige omgevingsomstandigheden worden gebruikt

methode 1: methode voor het traceren van constante spanning;

methode 2: stapsgewijze spanningsopsporing.

De laatste norm GB/T6553-2014/IEC60587:2007

De belangrijkste verschillen tussen GB/T6553-2014 en GB/T6553-2003 zijn:

Deze norm is opgesteld volgens de regels van GB/T 1.1-2009.

Deze norm vervangt GB/T 6553-2003<.

In vergelijking met GB/T 6553-2003 zijn de belangrijkste wijzigingen in deze norm als volgt:

De naam van deze norm is gewijzigd in "Testmethode voor de beoordeling van de traceerbaarheid en corrosiebestendigheid van elektrische isolatiematerialen die onder ernstige omgevingsomstandigheden worden gebruikt";

De frequentie van het vermogen is gewijzigd van "48 Hz -62 Hz" naar "45 Hz -65 Hz" (zie hoofdstuk 1, hoofdstuk 1 van de uitgave van 2003).

De reiniging van het monster is duidelijk aangegeven in de monstervoorbereiding (zie 3.2).2, 2003 versie 3.2);

"Verandering "... kan werken bij meer dan 60 mA gedurende 2 seconden"... naar "... kan werken bij meer dan 60 mA of 6 mA gedurende 2 tot 3 seconden"... (zie 4.1.4 van versie 4.1.4, 2003);

′Voegde '4.6 ventilatie-inrichting' toe (zie 4-6);

-1. Verander "onder een hoek van 45° ten opzichte van de horizontale lijn" in "onder een hoek van 45° ± 2° ten opzichte van de horizontale lijn" en voeg de vermelding toe "5 monsters kunnen samen of onafhankelijk van elkaar worden getest" (zie 5.1.2 van versie 5.1.2, 2003);

1. De inhoud van "parenthesis" en "geïllustreerde voorbeelden" is toegevoegd (zie 5.1.3 van versie 5.1.3, 2003);

Deze norm 5.4 vervangt de inhoud van de eindpuntbeoordelingsnorm in hoofdstuk 1 van GB/T 6553...2003 en voegt de tekst toe: "Wanneer het monster gaten heeft als gevolg van geconcentreerde corrosie of brandt, wordt geacht het eindpunt te hebben bereikt" (zie hoofdstuk I van versie 5.42003).

De in deze norm gebruikte vertaalmethode is gelijkwaardig aan het gebruik van IEC 60587:2007.

Deze norm is voorgesteld door de Chinese Electrical Industry Association.

Deze norm valt onder de bevoegdheid van het Nationaal Technisch Comité voor de evaluatie en normalisatie van elektrische isolatiematerialen en isolatiesystemen (SAC/TC 301).

De belangrijkste redactionele eenheden van deze norm zijn Guilin Electric Appliance Science Research Institute Co., Ltd., Shenzhen Institute of Standards and Technology,Guangdong Biaomei Silicon Fluoride New Materials Co.., Ltd. en het Beijing Institute of Electrical Technology and Economics in de machineindustrie.

De belangrijkste opstellers van deze standaard zijn Wang Xianfeng, Liu Zhiyuan, Sun Rong, Song Yan, Huang Zhenhong, Liu Yali, Chen Yuhui, Weng Simiei, Lu Wencan, Tang Ying en Guo Liping.

De vorige versies van deze norm zijn als volgt verschenen:

¥ GB/T 6553-1986, GB/T 6553-2003.
