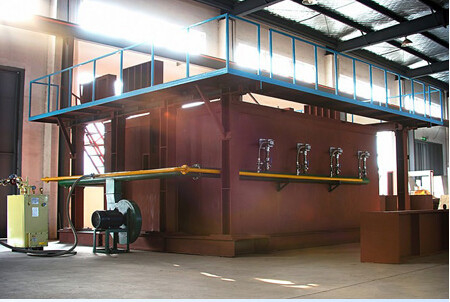

DX8364 Gebouwcomponent brandwerendheidstestapparatuur Verticale oven en horizontale oven EN13381-8

horizontale oven:

Testomvang:

1- dragende wanden van gewapend beton met een eenzijdig brandgebied van 3000 × 3000 mm, dragende wanden van stalen constructie met beschermende laag (brandvertragende coatings),dragende muren van keelplaten van licht staal, lijm dragende muren, enz., en temperatuurbepaling van geselecteerde punten met verschillende secties en verschillende breedten in de muur.

2. brandwerendheidstest van niet-dragende gereconstrueerde armaturen.

De netto grootte van de oven is 4200×4800×1500 (mm) en het vuurgebied van het monster is 4200×4800 (mm).

Toetsomvang: het kan de brandwerendheid van symmetrische en asymmetrische structurele monsters onder dezelfde werkomstandigheden tegelijkertijd detecteren, zoals: brandbestendige deuren en ramen,glas, brandbestendige stopmaterialen, enz., en kan ook brandwerendheidstests uitvoeren op grote brandbestendige afschermingen en brandbestendige afschermingscomponenten zoals supergrote firewalls,brandwerende glaswanden en brandwerende rolluiken, met een hoge efficiëntie, en kan verschillende of vergelijkbare monsters tegelijkertijd testen.

3. Intelligente testinrichting voor de brandwerendheid van dragende kolommen,

De netto grootte van de oven is 3000×3000×4700 (mm) en de vuurhoogte van het monster is 3000~4600mm (de totale hoogte van de kolom is 3600~5200mm).De maximale doorsnede van het monster is 800 mm × 800 mm of Φ800 mm..

De totale axiale belasting bedraagt 15000 kN en de bovenste en onderste excentrische belastingen elk 1000 kN.

Testomvang:

1. De hoogte van de zuil is 3600~5300mm, de hoogte van het vuur is 3000~4700mm,en de brandwerendheidstest van verschillende dwarsdoorsnedevormen en -groottes van kolommen van gewapend beton die enkelvoudige en meervoudige samengestelde belastingen dragen.

2. De hoogte van de zuil is 3600~5300mm, de hoogte van het vuur is 3000~4700mm,en de brandwerendheidstest van de kolom van de staalconstructie met een beschermende laag (brandbestendige coating) wordt onderworpen aan verschillende dwarsdoorsnedevormen en -groottes van enkele en meerdere samengestelde belastingen.

3Temperatuurbepaling van geselecteerde meetpunten met verschillende secties en verschillende dieptepunten in de kolom.

4. brandwerendheidstest van andere voorwerpen (zoals kluizen) die aan alle kanten in brand zijn.

Intelligente testinrichting voor de brandwerendheid van branddemperen.

Toepassingsgebied:Het is geschikt voor dragende en niet-dragende onderdelen zoals muren, balken, zuilen, vloeren, plafonds en daken, en andere structuren, accessoires of structuren kunnen als referentie worden gebruikt.Deze testmachine is geschikt voor de test van alle onderdelen van GB/T9978..1~9 en ISO834-1~9 normen.

= Voldoet aan de normen:GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "Voorstel voor de brandwerendheidstest van bouwcomponenten, deel I: Algemene voorschriften", ISO834-1:1999 "Voorstel voor de brandwerendheidstest van bouwcomponenten, deel I:Algemene voorschriften"

Hoofdparameters:

Laboratorium: 4,5M ((lengte) x 4,5M ((breedte) x 3,5M ((hoogte), het gebruik van hoge temperatuur isolatiematerialen binnen.

Laadapparaat: voor het verplaatsen van de bovenkran in het gebouw wordt een mechanische belasting toegepast; een homogene, centrale, pivotale of excentrische belasting kan worden gesimuleerd.

Steunframe: verbonden met een wigbeugel op het frame door vier rollen.

Thermoparen: waaronder oventhermoparen, achterste warmteparen, mobiele thermoparen, interne thermoparen en thermoparen bij omgevingstemperatuur zijn verspreid over verschillende gebieden.

Sonde voor het meten van de ovendruk: T-vormige meetsonde, metingsnauwkeurigheid ± 2Pa

Proefpersoon met gemeten gaten: 6 mm diameter ± 0,1 mm diameter ± 0,2 mm diameter

Verbrandingssysteem: gasdistributiesysteem (in een radius van 10 meter), vlammenwerper (minimaal 20) en regelkleppen

Brandgasbron: propaan met een zuiverheid van meer dan 95%, vloeibaar gas (door de gebruiker verstrekt)

Gasstroom: 0~100L/min Meetnauwkeurigheid 2,5 graad

Luchtstroom: 0~50m3/min Meetnauwkeurigheid≤±0,5m3/min

Gastenkcapaciteit: ≥ 50 kg×6

Temperatuurregelsysteem van de oven: maximaal bemonsteringspunt 10 punten

ventilatiesysteem en regelademper, enz.

Metingsbereik van de stralingswarmte op het achteruitstralingsoppervlak van het monster: 0~10 W/cm2

De temperatuur- en drukregeling in de oven wordt gerealiseerd door de RS485 van de computer aan te sluiten op het besturingssysteem.en de gelijkstroomuitgangsspanning van de verbrandingstestsensoren zoals thermocouples en druksensoren wordt omgezet in digitale vorm, die vervolgens naar het computersysteem kunnen worden verzonden voor weergave en opslag.
