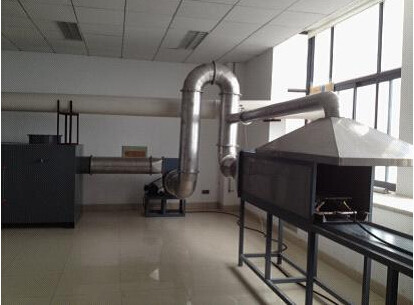

DX8332B Verbrandingsprestatiesmeter met propaan op de weg

Toepassingsgebied: voornamelijk geschikt voor het testen van de propaanverbranding van vlamvertragende transportbanden met hele kernstoffen die in steenkoolmijnen worden gebruikt.Volgens MT914-2008 "Vlamvertragende transportbanden met volledige kern voor koolmijnstof", wordt de verbrandingsprestaties van propaan in tunnels getest.het uitlaatventilator systeem wordt geactiveerd om het uitlaatgas te zuiveren door watergordijn actieve koolstof en het te ontladen, die aan de nationale emissienormen voldoen.

Belangrijkste technische parameters:

1De buitenwand van de kamer bestaat uit een kamer en is gemaakt van 25 mm vuurvast materiaal, met een inlaat van 460 mm x 460 mm en een lengte van 1676 mm.Het is verbonden met een uitlaatpijp met een diameter van 300 mm via een.5 mm dikke roestvrijstalen kegel aansluiting

2- uitlaatkap: gemaakt van roestvrij staal met een dikte van 1,5 mm, recht boven de testkamer geplaatst, gebruikt voor het verwijderen van rook die tijdens het testproces van buiten de oven afkomstig is;

3De testbank heeft een lengte van 1500 mm, een breedte van 220 mm en een hoogte van 160 mm en bestaat uit stalen staven met een diameter van 10 mm.

4- benzenealkylbrander: bestaande uit zes verbrandingsinjectoren, met een 45° hoek van het mondstuk naar binnen

5. testmaterialen: ≥ 95% gevuld met propangas (gebruiker verstrekt );

6. monsters: vlamvertragende transportband

7. weegtoestel: gebruikt voor het wegen van het gewicht van het transportbandmonster en de gasfles vóór en na de test; 30 kg/0,001 kg

8. anemometer: geplaatst op de middellijn op een afstand van 310 mm van de kamervloer en 285 mm van de kamerinlaat;

9. Thermocouples: K-type, met een buitendiameter van niet meer dan 3 mm; draaddiameter 0,5 mm, nauwkeurigheid niet lager dan niveau II, bereik 1300 °C;

10Temperatuurregelsysteem: Het door de thermocouple gegenereerde millivoltsignaal wordt door een computer gecontroleerd naar het signaalregelaarbord gestuurd.Het analoge signaal wordt omgezet in een digitaal signaal door middel van een data-acquisitie kaart, die vervolgens door computersoftware worden bestuurd en gerapporteerd;

11. Timer: Resolutie: 0,1 s, fout niet groter dan 1 s/h

12. brandstofstroommeter: 35~350L/h verstelbaar, controle nauwkeurigheid ± 2L/h

13. Fuelconsumptiebeheersingsnauwkeurigheid: 565 ± 2g/50min

14. stroomtoevoerspanning: AC380V 50Hz driefasig vijfdraad systeem;

15Energieverbruik: 4,01 kW;

16Testomgevingstemperatuur: 5 °C -30 °C

17Verticaal draaien 6800 * 4400 * 2700 mm of horizontaal rechtlijnen 9500 * 1800 * 2700 mm.

De uitrusting is samengesteld uit vier hoofdonderdelen: hoofdbediening, blaasapparaat, verbrandingsbeugel en verbrandingsmondstuk.

De bedieningskist is verplaatsbaar.

Luchtzuivering van de uitlaatventilator: na de installatie van de uitlaatleiding op de uitlaatventilator gaat de lucht door de tunnel en wordt de luchtstroom door een regelklep geregeld.

Het raammateriaal is gemaakt van hoogwaardig 304 ruit gesweisd roestvrij staal en het besturingsmateriaal is (t=1,2 mm) elektrostatisch stalen plaat.die gladder en mooier is..

Spraylamp: SUS304-materiaal, zelf gemaakt door ons bedrijf.

Controlesysteem:

1 De besturingsbox heeft een relaisbesturingssysteem en alle elektronische componenten zijn van toonaangevende binnenlandse merken, waardoor de werkprestaties en de detectie nauwkeurigheid van de machine beter kunnen worden gewaarborgd.

2 De temperatuur is voorzien van een geïmporteerde intelligente P.I.D. temperatuurcontroller (met automatische berekeningsfunctie) en een hoge precisie PT100 thermocouple sensor en timer.

3 De uitrusting is voorzien van de volgende veiligheidsbeschermingsvoorzieningen: overbelasting, kortsluitingsbescherming, overbelastingbescherming van de besturingscircuit en ultrahoge temperatuurbescherming.
