Afmetingen: mm (afmetingen zonder tolerantie zijn ongeveer)
Verbrandingsinrichting:

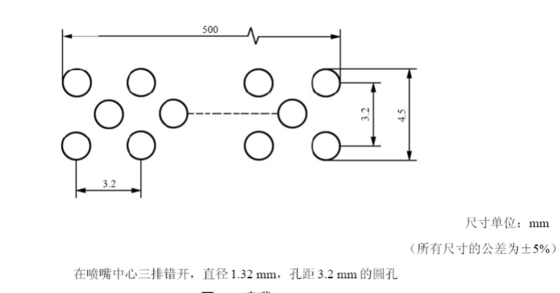

1. Sproeilamp: een lintpropaangassproeilamp met een nominale lengte van 500 mm en een breedte van 15 mm, uitgerust met een venturi-mixer.32 mm en een middelste afstand van 3.2mm gaten.
2Stroommeter: Luchtstroommeter: 80L/min; propaanstroommeter: 5L/min
3De samenstelling van het besturingssysteem van de sproeilamp omvat: drukregulerende klep, piezoelektrische ontsteking, blusapparaat, temperatuurregulerende thermocouple,gasbron (door uw onderneming verstrekt), regelklep, ontstekingsinrichting, gasleiding, stroommeter, venturi-mixer, spuitlamp, kogelklep, luchtleiding, persluchtcilinder (gebruiker zelfvoorziening)
4Timer: 0~99.99s/m/h, kan willekeurig worden ingesteld
5Ontsteking: voor automatische ontsteking
6Temperatuurregelaar: bestaat uit twee onderdelen voor temperatuurbewaking, met een temperatuurbereik van 0 tot 1000 °C en kan willekeurig worden ingesteld.
Met inbegrip van de belasting: de testspanning is verstelbaar van 0 tot 1000 V;
Stroombereik: 0,1-3 A, de teststroom kan worden aangepast volgens de standaardvereisten, maar als deze groter is dan 3 A, wordt deze beschermd;
De belastingcapaciteit moet ervoor zorgen dat het testmonster kan worden getest, zelfs wanneer de teststroom 3A nadert.
Het elektrische circuit is voorzien van passende beschermingsinrichtingen om te waarborgen dat tijdens verbranding of kabelonderbrekingHet personeel zal niet worden geëlektrocuteerd en de apparatuur zal niet storen als gevolg van een kapotte kabel..

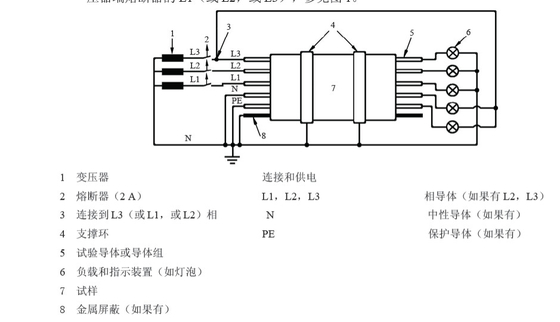

Tijdens de test van de integriteit van het elektrische circuit van de kabel die tijdens de verbranding moet worden getest,elk circuit (driefasig) en het neutrale punt moeten in serie met een veiligheidsbeschermer worden verbonden om de step-up transformator te beschermen;Wanneer de gesmolten veiligheidsdraad wordt losgekoppeld, moet er een indicatorlicht zijn om de smelt- of aardingsfase weer te geven.
Voor het gemak van het gebruik wordt bij het kalibreren van de temperatuur de vaste positie van het monster van de ontstekingsbron afgeweken.handmatig het monster naar de plaats van de ontstekingsbron verplaatsen.
Als een touchscreen is geselecteerd, heeft deze de volgende functies: automatisch de temperatuur van twee thermoparen detecteren, de temperatuurcurve via het touchscreen weergeven,en een alarm oproept wanneer de standaard ingestelde temperatuur boven- en ondergrens wordt overschreden (weergave curve tijdsbereik van 15 minuten, heeft een digitaal scherm deze functie niet).
Voldoet aan de norm:vervaardigd en geproduceerd volgens de nationale norm GB/T19216.11-2003 IEC60331-11.

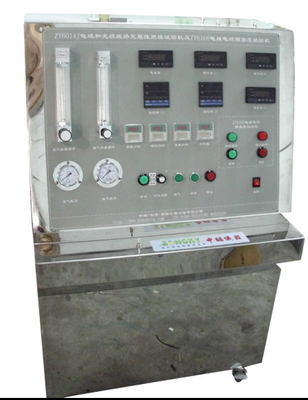

Toepassingsgebied:Gebruikt voor het testen van het vermogen van draden en kabels om continu te werken onder gespecificeerde omstandigheden onder een bepaalde brandbron en tijd.Het testinstrument bestaat uit een geïntegreerd ontwerp van de test- en regelonderdelen.De buitenkant en belangrijke onderdelen van de testkamer zijn van roestvrij staal en zijn bestand tegen rook- en gascorrosie.met automatische ontsteking, aanraakscherm, gemakkelijke observatie en opname, en stabiel en betrouwbaar gebruik.
Gasbron voor het testen van vlammen: met behulp van propangas of vloeibaar petroleumgas met een zuiverheid van meer dan 95% (gebruiker verstrekt).
De brander is een gaspropangas met een venturi-mixer, met een spuitstuklengte van 500 mm en een breedte van 15 mm..32 mm en een afstand van 3,2 mm.
De spuitstuk moet ten minste 200 mm van de bodem van de doos en ten minste 300 mm van elke dooswand zijn. (Doos moet apart worden uitgerust)
De binnendiameter van de metalen ring is ongeveer 150 mm.
Uitgerust met dubbele stroommeters en drukregulatie, met een luchtstroommeterbereik van 0,5-5 kubieke meter per uur en een gasstroombereik van 0,1-1 kubieke meter per uur.met een vermogen van niet meer dan 50 W,, onder de voorwaarde van (750+50 °C, -0 °C), 10 minuten branden en het temperatuurverschil tussen de twee thermoparen mag niet hoger zijn dan 40 °C. Het testproces wordt automatisch bestuurd.
Het apparaat is uitgerust met een intelligente detectiefunctie en alarmeert automatisch en schakelt de brandbron uit wanneer er tijdens het testproces een kortsluiting in het monster optreedt.

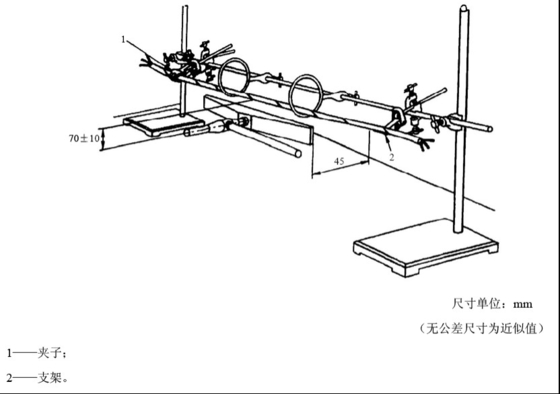

5 metalen ringen met een binnendiameter van ongeveer 150 mm, zoals vereist door de norm, worden aangebracht;en de afstand tussen de metalen ringen kan vrij worden ingesteld om de bevestiging en ondersteuning van het proefstuk te vergemakkelijken.
monsterteller van roestvrij staal, met een draagvermogen van 30 kg.

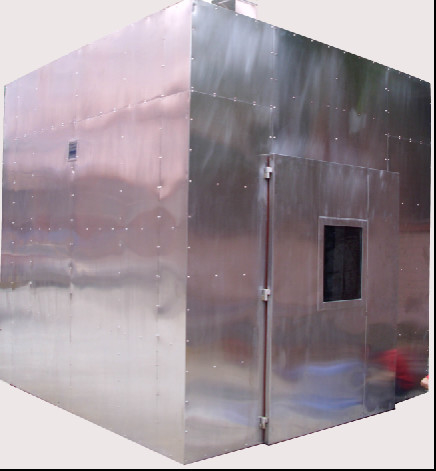

Met uitzondering van de verbrandingskamer (verbrandingskamer vereist 27 kubieke meter), door de klant geleverde luchtcompressor (3 pk)
