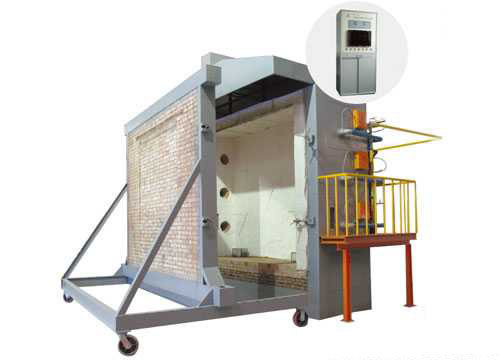

DX8342 Brandweerstandstoetsmachine voor bouwcomponenten

Toepassingsgebied: geschikt voor het testen van de brandwerendheid van bouwcomponenten en de brandwerendheid van dragende verticale scheidingscomponenten.
Werkspanning: AC 380V ± 10% 50NZ.
Ovenlichaam: De proefovengang bestaat uit bakstenen, staalconstructie en branddempende materialen.
Monsterafmeting: 300 mm breed × 300 mm hoog (aanpasbaar).
De afmetingen in de oven zijn ongeveer:
Verticale oven: L3,2 m × W2,2 m × H4,0 m
Horizontale oven: L3,2 m × W3,2 m × H1,5 m.
Gasstroom: 0-100 L/min, met een meetnauwkeurigheid van 2,5 niveaus.
Luchtstroom: 0-50 m3/min, metingsnauwkeurigheid ≤ ± 0,5 m3/min.
Gastenkcapaciteit: ≥ 50 kg × 6.
Bevestiging van de kwaliteit van de voertuigen
Proefstuk gapmetingssonde: met een diameter van 6 mm±0,1 mm en een diameter van 25 mm±0,2 mm.
Verbrandingssysteem: gasdistributiesysteem (in een radius van 10 meter), spuitstuk (minimaal 20) en regelklep.
Verbrandingsgasbronnen: propaan, vloeibaar gas.
Temperatuurregelsysteem van de oven: maximaal bemonsteringspunt van 10 punten.
Ventilatiesysteem en besturingsventielen, enz.
Het meetbereik van de stralingswarmte op het achterste vuuroppervlak van het monster is 0 tot 10 W/cm2.
Meetbereik van de ovendruk: 0-100 pa
Meetsnauwkeurigheid: ≤ ±3pa.
Testtemperatuur: de temperatuurregeling van de oven voldoet aan de eis van T-T0=3451g (8t+1) en de temperatuurregelingsafwijking ervan
Wanneer 0minWanneer 10minWanneer T>30min, d≤5%.
Temperatuur van de oven: ± 15°C.
Inwendige temperatuur van het monster: ± 10°C.
Temperatuur van het brandpunt van het proefstuk: ± 4°C.
Meetvoorwaarden voor de ovendruk:
Na 5 minuten van het experiment moet de oven de volgende gespecificeerde positieve drukcondities bereiken.
Horizontale component - op een horizontaal vlak 100 mm onder de bodem van het proefstuk bedraagt de ovendruk 15pa±5pa.
Verticaal onderdeel - gelegen op een hoogte van 3 m in de oven en 100 mm van het oppervlak van het proefstuk.
Na 10 minuten van het experiment moet de oven de volgende gespecificeerde positieve drukcondities bereiken.
Horizontale component - op een horizontaal vlak 100 mm onder de bodem van het proefstuk bedraagt de ovendruk 17pa±3pa.
Verticaal onderdeel - gelegen op een hoogte van 3 m in de oven en 100 mm van het oppervlak van het proefstuk.
Temperatuur van de oven: ± 15°C, met behulp van een thermocouple met een diameter van 1 mm.
Temperatuur van het brandpunt van het proefstuk: ± 4°C, met een thermocouple met een draaddiameter van 0,5 mm.
Gewapende platina-rodium-platina-S-waarde thermocouple, nauwkeurigheid niveau II.
Verzorgd nikkelchroom nikkel silicium K-waarde thermocouple, klasse II.
Het tijdsbereik: 0-120 min.
Temperatuursysteem voor het detecteren van monsters: maximaal bemonsteringspunt van 20 punten.

Toepassingsgebied: de proefoven voldoet aan de technische indicatoren en eisen van de nationale norm GB/T7633-2008,en geschikt is voor de brandwerendheidstest van horizontale deuren en rolluiken zonder drager.
Hoofdparameters:
Energieverbruik: 6 kW
Meetbereik van de ovendruk: 0-100 Pa Meetnauwkeurigheid: ≤ ± 3 Pa
Luchtstroom: 0-50 m3/min Meetnauwkeurigheid: ≤ ± 0,5 m3/min
Brandgasbron: propaan, vloeibaar gas (gebruiker verstrekt)
Gastenkcapaciteit: 50 kg × 6
meetbereik van de stralingswarmte op het achterste vuuroppervlak van het monster: 0-10 W/cm2;
meetbereik van de ovendruk: 15 Pa ± 5 Pa;
Testtemperatuur: Programmatemperatuur stijging gedurende 15 minuten, kamertemperatuur ~ 718 °C,
30 minuten kamertemperatuur ~ 821 °C, 60 minuten kamertemperatuur ~ 925 °C,
90 minuten kamertemperatuur ~ 986 °C; 120 minuten kamertemperatuur ~ 1029 °C;
180min kamertemperatuur ~ 1115 °C, 240min kamertemperatuur ~ 1150 °C;
Temperatuurmetingssensor: in de oven: 9 gewapende nikkelchroom-nikkel silicium-K-waarde thermoparen, nauwkeurigheidsniveau: II
Backfire: 29 gepantserde nikkelchroom-nikkel silicium-K-waarde thermocouples, nauwkeurigheid: II
Tijdbereik: 0-240 min Tijdnauwkeurigheid: < ± 1 s
Externe steekproefgrootte: (bijzondere specificaties kunnen door gebruikers worden aangepast)
De praktijkoppervlakte van de uitrusting: lang × breed × hoog (3,8 × 2,4 × 4,5) m;
Gewicht van de apparatuur: 4500 kg (de testoven moet ter plaatse worden geïnstalleerd);
Vergasingssysteem: 150 kg/uur (facultatief).

ISO 9705:2003 specificeert een testmethode voor het simuleren van een brand die zich voordoet in een hoek van een kleine ruimte.Deze methode maakt gebruik van een standaardontstekingsbron en heeft tot doel de invloed van oppervlakteproducten op de ontwikkeling van het vuur te evalueren.. De methode geeft gegevens over het doorbranden van een brand die onder een standaardontstekingsbron optreedt, van ontsteking tot doorbranden; ISO 9705:2003 introduceert ook verschillende meettechnieken binnen en buiten de ruimteHet ISO 9705-experiment in dit artikel biedt achtergrondinformatie en ondersteuning voor potentiële gebruikers.de warmte-stroom van de brander in de ruimte, de warmtebalans van de ruimte bij brand, de soorten rook en giftige gassen die worden geproduceerd en de simulatie resultaten van deze tests.Het biedt gebruikers de nodige informatie om hen te helpen bij het kiezen van teststappen voor specifieke projecten of voorschriften.
De testmethode in ons land neemt deze testmethode gelijkwaardig aan en de ontwikkelde normen zijn bijlage B en bijlage C van GB 20286.
Voldoet aan de normen: ISO 9705, NFPA 266, GB20286, aanhangsel B en aanhangsel C, enz.

Technische parameters:
1. 19 inch instrumentenrek, met inbegrip van zuurstof-, kooldioxide- en koolmonoxide-analysatoren
2De zuurstofanalysator gebruikt de methode van meting van de verandering in paramagnetische druk om de zuurstofconcentratie in het gas te detecteren.druksensor (interne) 50-200 kpa, nulverschuiving < 0,5% van het minimale bereik op het naambord/maand, meetverschuiving < 0,5% van het huidige meetbereik/maand, herhaalbaarheid fout < 1% van het huidige meetbereik,Minimale detectiegrens < 1% van het huidige meetbereik, lineaire fout < 1% van het huidige meetbereik
3De kooldioxide- en koolmonoxide-analysatoren zijn niet-discrete infrarood-soorten, gebaseerd op het principe dat gasmoleculen specifieke infraroodlichtabsorptiebanden hebben.en een enkelstralende wisselende infraroodanalyse methode toepassenDe minimale detectie-ondergrens bedraagt 1% van het huidige meetbereik.De herhaalbaarheid is minder dan ± 1% van het minimale bereik op het naamplaatjeDe responstijd (T90-tijd) is minder dan 30 seconden wanneer de gasstroom van het monster ongeveer 1,2 L/min is.
4Het bereik van de zuurstofanalyseur is 0-25%, het bereik van de kooldioxideanalyseur is 0-10% en het bereik van de koolmonoxideanalyseur is 0-1%
5Met behulp van een temperatuurregelaar wordt tijdens het gasextractieproces van het experiment voldoende vocht verwijderd
6. Gasmonsterneming met dubbele koppomp, die gasmonsters die tijdens de verbranding zijn gegenereerd, kan doorgeven aan een analysator op ongeveer 30 meter afstand
7- gegevensverzamelingssysteem (inclusief besturings- en besturingsprogramma's)
8Het acquisition board heeft een 16 bit breed gainbereik, met analoge en digitale I/O-boards.
9. Thermocouple type: K-type, bereik: omgevingstemperatuur ~ 1500 graden Celsius
10Het gegevensverzamelingssysteem kan worden gestart door gegevensrecorders of aanwijzers ter plaatse te installeren om gegevens te verzamelen.
11Het gegevensverzamelingssysteem bestaat uit de volgende onderdelen:
12Bit thermocouple-invoermodule, 16 bit analoge invoermodule, digitale in- en uitvoermodule, 12 bit analoge uitvoermodule, 4 en 8 slotplatformen, aansluiting, netwerkmodule,stroomvoorziening 24V 5A DC universele stroominvoer, computer voor gegevensverzameling, printer.
