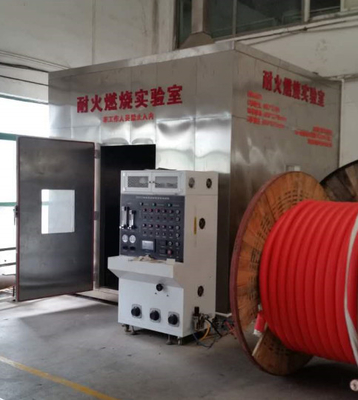

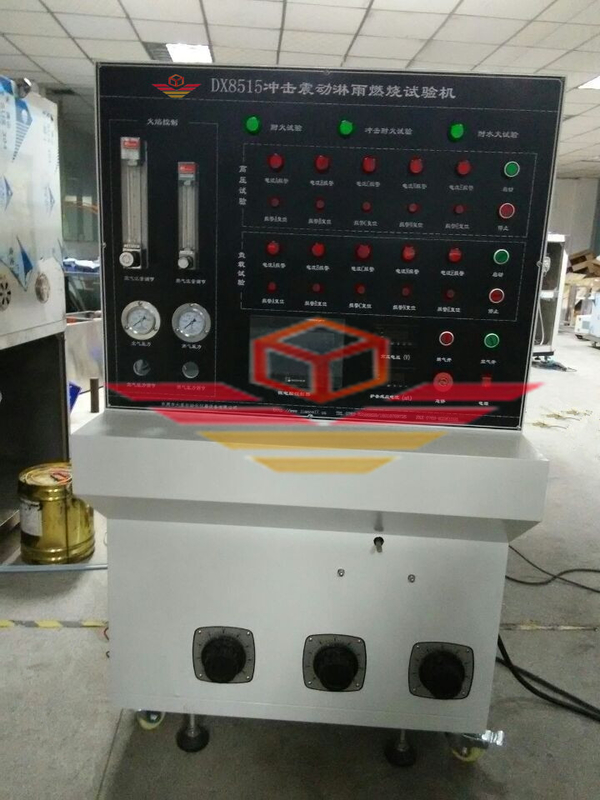

DX8515 Impact Vibration Rain Burning Test Machine

DX8515 Impact Vibration Rain Burning Test Machine

Inleiding:

De prestatievereisten van deze testmachine omvatten brandwerendheidstest, waterbespuitingsbrandwerendheidstest en mechanische brandwerendheidstest.Het is geschikt voor mineraalgeïsoleerde kabels met een nominale spanning van niet meer dan 450/750V, en kan de integriteit van het circuit lange tijd onder vlamomstandigheden behouden.

Voldoen aan de normen:

Voldoet aan de eisen van de teststandaard van de Britse brandwerende kabelstandaard BS6387 "Specificatie voor prestatievereisten van kabels om de integriteit van het circuit in brandomstandigheden te behouden".

Samenstelling van de apparatuur:

Brandwerendheidstest: De brandwerendheidstestbank bestaat uit de volgende onderdelen: kabelondersteuningssysteem, continu detectieapparaat, warmtebron, enz.

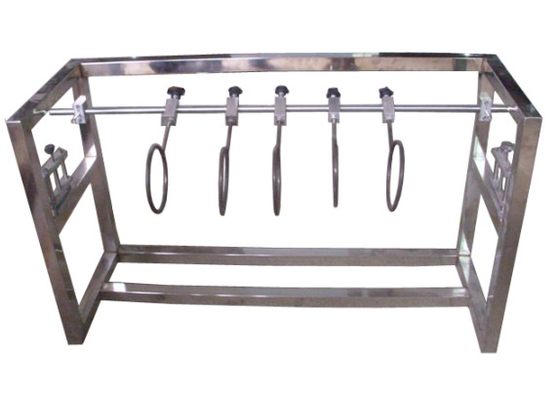

1. Kabelondersteuningssysteem: de kabel is horizontaal vastgemaakt aan beide uiteinden van de kabelomhulsel door middel van klemmen. Het middendeel van de kabel is bevestigd door twee metalen ringen (op 300 mm afstand van elkaar),die aan de andere metalen onderdelen van het apparaat zijn bevestigdDe kabelondersteuningsinrichting is afgebeeld in figuur 1. Voor niet-gestoorde kabels met een diameter van minder dan 10 mm of andere kabels die tijdens de test aanzienlijk verplaatst worden,drie metalen ringen worden gebruikt, elk op ongeveer 150 mm afstand van de oorspronkelijke metalen ring.

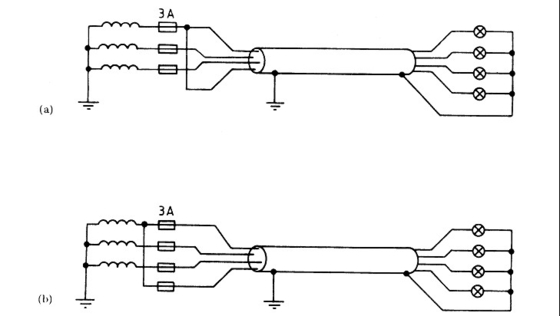

2. 2. Continu detectie-inrichting: tijdens de test mag de stroom door alle kernen van de kabel gaan,een driefasige met sterren verbonden transformator of drie eenfasige transformatoren (of een eenfasige transformator), indien de test een enkelkernkabel betreft) en voldoende capaciteit heeft om de maximaal toegestane lekkage-stroom van 3 A bij de testspanning te handhaven.Sluit een lamp aan bij elke kerndraad aan de andere kant van de kabel en laad een stroom van bijna 0.25A bij de nominale spanning van de kabel.

   3Verwarmingsbron:

3. Heat is een 610 millimeter lange buisvormige gasbrander die methaan met geweld kan leveren en een dichte vlam heeft.
4. Temperatuurmeting: een gewapende thermometer met een diameter van 2 mm wordt nabij de luchtinlaat geplaatst, parallel aan 75 mm boven de brander

5. 3Testvlamtemperatuur en -tijd: (zie BS6387 verbrandingsniveau)

   A 650 °C ± 40 °C -3 uur

   B 750. C ± 40 °C -3 uur

   C 950. C ± 40 °C -3 uur

   S 950. C ± 40 °C -20 minuten

   4Proef: het monster is een gedeelte van het eindproduct van ten minste 1200 mm, waarvan aan elk uiteinde 100 mm van de omhulsel en de deksel zijn verwijderd.De draden aan beide uiteinden van de kabel moeten elektrisch worden verbonden.

   5Testspanning: 200-1000 V

   * BS6387 vlamvertragend gehalte vereist het doorstaan van experimenten met horizontale verbranding, waterspray-experimenten en experimenten met mechanische schoktrillingen.

   Horizontale verbrandingstest: A-klasse 650 °C/3h, B-klasse 750 °C/3h, C-klasse 950 °C/3h en S-klasse 950 °C/3min.Een niveau geeft geen storing aan na het branden bij een spanningsniveau van 300 volt gedurende 3 uur bij 650 °C; niveau B geeft geen storing aan na het branden bij een spanningsniveau van 300 volt gedurende 3 uur bij 750 °C; niveau C geeft geen storing aan na het branden bij een spanningsniveau van 300 volt gedurende 3 uur bij 950 °C;S-niveau geeft geen storing aan na het branden bij een spanningsniveau van 300 volt gedurende 3 minuten bij 950 °C.

   Verbrandingstest met waterspray: verdeeld in W-niveaus, wat aangeeft dat er geen storing optreedt na 15 minuten aanbranden met een spanning van 300 volt en vervolgens 15 minuten aanbranden met water.

   Verbrandingstest bij schoktrillingen: verdeeld in X-niveau 650 °C/15min, Y-niveau 750 °C/15min en Z-niveau 950 °C/15min.X-niveau vertegenwoordigt de mechanische schoktrillingen zonder afbraak gedurende 15 minuten om de 30 seconden bij het aanbrengen van een spanning van 300 volt bij brand bij 650 °C; Y-niveau geeft aan dat er tijdens het branden een spanning van 300 volt bij 750 °C wordt toegepast en elke 30 seconden gedurende 15 minuten zonder storing mechanische schoktrillingen;Z-niveau verwijst naar een mechanische schoktrilling om de 30 seconden gedurende 15 minuten zonder storing bij het aanbrengen van een spanning van 300 volt bij 950 °C tijdens het brandenHet hoogste niveau model dat volgens BS6387 vereist is, is CWZ.

   2Test op water- en vuurbestendigheid:kabelondersteuningssysteem, continu detectieapparaat, warmtebron

   1Kabelsysteem: De kabel is verbonden met een metalen beugel bestaande uit twee 25 mm brede stijve platen, die met metalen clips met een afstand van 200 mm worden bevestigd.De kabel is aangesloten op de beugel zoals weergegeven in figuur 3, en alle metalen frames zijn geaard.

6. 2. Continu detectieapparaat: laat tijdens de test de stroom door alle kernen van de kabel, drie eenfasige transformatoren,en voldoende capaciteit hebben om bij de testspanning de maximaal toegestane lekstroom van 3 A te handhaven. Verbind een lamp aan elke kerndraad aan het andere uiteinde van de kabel en laad een stroom van bijna 0,25A op bij de nominale spanning van de kabel.

   3Verwarmingsbron:

7. Warmte: een strookvormige brander met een lengte van 400 mm kan kabelmonsters tot 400 mm verbranden. De branderassemblage kan worden ingesteld om een heldere vlam te produceren met een temperatuur van 650 °C ± 40 °C,
8. Temperatuurmeting: op het onderste oppervlak van de kabel wordt een gewapende thermometer met een diameter van 2 mm geplaatst
9. Testvlamtemperatuur: 650°C±40°C
10. Spray water: installeer een spuitstuk op de testbeugel, in het midden van de brander.Deze snelheid moet worden gemeten met behulp van een inzamelbak.Deze tray is ongeveer 100 mm breed en 400 mm lang.
11. Monster: Van eindproducten worden monsters van meer dan 1500 mm genomen die bij omgevingstemperatuur zijn gebogen. Aan beide uiteinden worden 100 mm beschermende omhulsel en bedekkingslaag verwijderd.De draden aan beide uiteinden van de kabel moeten naar behoren worden behandeld volgens de elektrische verbindingen en de aanbevelingen van de fabrikant.
12. Testspanning: 200-1000 V

13. 3Mechanische trillingen en brandwerendheid: met inbegrip van de volgende onderdelen van de testinrichting, waarbij de onderdelen in de overeenkomstige posities van het geslepen frame worden bevestigd.

    De kabel is bevestigd aan een verticale muur en op een stalen plaat met gebruik van hittebestendige en niet-brandbare materialen;De transformator verbindt de zekering met de lamp om aan te geven dat het circuit continu isVibratietoestel; warmtebron.

14. 1. Muur en installatie ervan:De muur is samengesteld uit warmtebestendige en vlamvertragende materialen en is bevestigd aan twee horizontale stalen balken, de ene bovenaan en de andere onderaan het bord.Dit bord is ongeveer 900 mm lang., 300 mm breed en 9 mm dik, en het totale gewicht van de muur (d.w.z. plank met drager) is 10 ± 2 kg. Elke stalen balk is een vierkant stalen buis met een lengte van ongeveer 1 m en 25 mm.Indien vulmateriaal vereist isDe bovenste stalen balk moet op de plaat worden bevestigd zodat het bovenste oppervlak gelijk is aan de bovenkant van de plaat.Elke stalen balk en plaat heeft een horizontaal gat aan de buitenrand, en de precieze positie ervan wordt bepaald door de specifieke eisen van het draagblok en het draagframe.met een diameter van ongeveer 32 mm en een dikte van 20 mm.

    2.Continu detectieapparaat:Tijdens de test, laat de stroom door alle kernen van de kabel, drie eenfasige transformatoren,en voldoende capaciteit hebben om bij de testspanning de maximaal toegestane lekstroom van 3 A te handhaven. Verbind een lamp aan elke kerndraad aan het andere uiteinde van de kabel en laad een stroom van bijna 0,25A op bij de nominale spanning van de kabel.

    3.Verwarmingsbron:

    Warmte: een strookvormige brander met een lengte van 400 mm kan kabelmonsters tot 400 mm verbranden.

    Temperatuurmeting: een gewapende thermometer met een diameter van 2 mm, waarbij een gedeelte van de thermometer door de muur gaat die 8 mm tot 10 mm van de muur verwijderd is.De temperatuur wordt gemeten volgens de volgende procedure:: aan het ene uiteinde van de koolstofarme staalstaaf is een thermometer met een diameter van 3 mm ± 5% en een lengte van 300 mm bevestigd, zodat de temperatuur van de staaf kan worden gemeten.Grijp de stok en naderen van de vlam om een afstand van 40 mm tot 50 mm van de vlam te handhavenBij een vlamtemperatuur van 950 °C kan de temperatuur van de staalstaaf binnen 10 tot 20 minuten 400 °C bereiken.de temperatuur van de staaf kan 400 ° C bereiken in 20s tot 40s

    4Testvlamtemperatuur en -tijd: de testtemperatuur moet worden gekozen uit de volgende tabel:

    X 650 ± 40 °C

    Y 750 ± 40 °C

    Z 950 ± 40 °C

    4. Vibratie-inrichting: De trillingsinrichting bestaat uit een koolstofarme staalstaaf (diameter 25 mm ± 5%, lengte 600 mm ± 5%).De lengte van de staaf is parallel aan de muur en 200 mm hoger dan de bovenkant van de muur. Een schacht verdeelt het in twee delen, 200 mm en 400 mm, waarbij het langere deel naar de wand gericht is.zoals weergegeven in figuur 5.

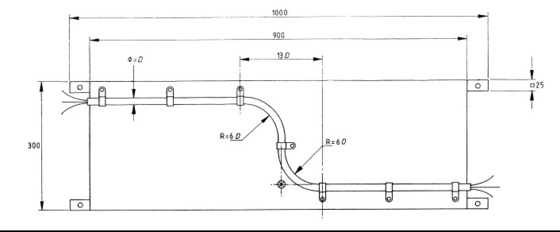

    5. Monster: het monster is een kabelstuk van ten minste 1200 mm lengte, waarvan aan elk uiteinde 100 mm omhulsel en deksel zijn verwijderd.De draden aan beide uiteinden van de kabel moeten naar behoren worden voorbereid volgens de elektrische verbindingen en de aanbevelingen van de fabrikantDe kabel moet worden gebogen in twee delen die ongeveer even lang en parallel aan het midden zijn.waarbij D de buitendiagram van de kabel is. Vorm de kabel in een Z-vorm, met een horizontale afstand van 13D tussen de vaste uiteinden, zoals in figuur 6 wordt weergegeven.

    6De kabel moet aan de muur worden bevestigd met koperklemmen en de installatie van speciale kabels moet worden geregeld door de fabrikant.De klem moet worden bevestigd op de twee gebogen delen van de kabel, waarbij het middelste deel van de buiging verticaal is: in het deel waar de kabel horizontaal wordt, is de afstand tussen de aangrenzende klemmen gelijk, ongeveer 150 mm tot 200 mm.

7. Testspanning: 200-1000 V
