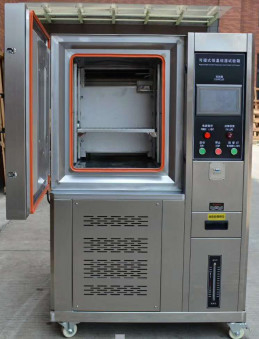

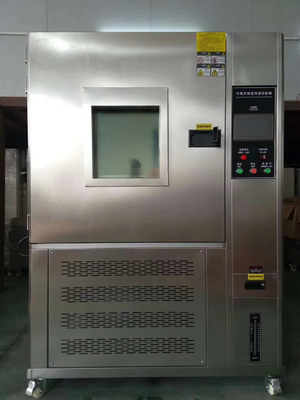

Testkamer voor constante temperatuur en vochtigheid 80L -60°C ~ 150°C Technische specificaties

Testkamer met constante temperatuur en vochtigheid80L -60°C ~ 150°C technische specificaties

Voldoe aan de normen:

De prestatie-indicatoren voldoen aan de vereisten van GB5170, 2, 3, 5, 6-95 "Basisparameterverificatiemethode voor omgevingstestapparatuur voor elektrische en elektronische producten: lage temperatuur, hoge temperatuur, constante vochtige hitte, afwisselende vochtige hittetestapparatuur".

Basisregels voor milieutests voor elektrische en elektronische producten Test A: Testmethode bij lage temperatuur GB 2423.1-89 (IEC68-2-1)

Basisregels voor milieutests voor elektrische en elektronische producten Test B: testmethode bij hoge temperaturen GB 2423.2-89 (IEC68-2-2)

Basisregels voor milieutests voor elektrische en elektronische producten Test Ca: testmethode voor constante vochtige hitte GB/T 2423.3-93 (IEC68-2-3)

Basisregels voor milieutests voor elektrische en elektronische producten Test Da: testmethode voor wisselende vochtige hitte GB/T423.4-93 (IEC68-2-30)

1. Gedetailleerde parameterprestaties:(verwijst naar luchtgekoeld type bij kamertemperatuur 20 °C, onbelast)

1.1 Model: HT-HW-80C

1.2: Binnendoosgrootte: B400*H500*D400mm

Kartongrootte: B920*H1400*D1020mm

1.3 Temperatuurbereik: -60°C ~ 150°C

1.4 Temperatuurschommelingen: 0,5°C

1.5 Temperatuurafwijking: ≤2°C

1.6 Verwarmingstijd: ongeveer 40 minuten van kamertemperatuur tot 150°C (niet-lineair zonder belasting)

1.7 Koeltijd: van normale temperatuur tot -40 °C gedurende ongeveer 60 minuten (niet-lineair zonder belasting)

1.8 Vochtigheidsbereik: 20% ~ 98% RV

1.9 Vochtigheidsschommelingen: 3% RV

1.10 Vochtigheidsafwijking: ≤3%

1.11 Temperatuur- en vochtigheidsregelbereik:

2. Structuur en materiaal:

A. Materiaal binnendoos: roestvrijstalen plaat (SUS #304)

B. Materiaal buitendoos: roestvrijstalen plaat verstoven of koude plaatverf (optioneel)

C. Isolatiemateriaal: hard polyurethaanschuim en glaswol

D. Luchttoevoercirculatiesysteem:

(1) 1 motor van 90 W

(2) Langwerpige as van roestvrij staal

(3) Meervleugelige ventilatorbladen (SIRCCO FAN)

E. Kastdeur: Monolithische deur, enkel raam, opengelaten, handgreep aan de rechterkant

(1) Venster 260x340x40mm 3-laags vacuümlaag

(2) Plat verzonken handvat

(3) Achterknop: SUS #304

3. Koelsysteem:

A. Compressor: Volledig ingekapselde compressor geïmporteerd uit Frankrijk

B. Koelmiddel: milieuvriendelijk koelmiddel R404A

C. Condensor: Lamellentype met warmteafvoermotor

D. Verdamper: Meertraps automatische aanpassing van het laadvermogen van het lamellentype

E. Andere accessoires: droogmiddel, koelmiddelstroomvenster, expansieventiel

F. Expansiesysteem: koelsysteem met capaciteitsregeling

4. Controlesysteem:

Geïmporteerd 880 LCD-aanraakscherm, schermintercominvoergegevens, temperatuur en vochtigheid kunnen tegelijkertijd worden geprogrammeerd, curveweergave, ingestelde waarde / displaywaardecurve.Een verscheidenheid aan alarmen kan afzonderlijk worden weergegeven en de fout kan via het scherm worden weergegeven wanneer de fout optreedt, om de fout te elimineren en de verkeerde bediening te elimineren.Meerdere sets PID-regelfuncties, nauwkeurige bewakingsfuncties en weergave op het scherm in de vorm van gegevens.

1. Controllerspecificaties:

A.Nauwkeurigheid: Temperatuur ±0,1°C, vochtigheid ±1%RH

B.Resolutie: Temperatuur ±0,1, vochtigheid 1% RH

C.Temperatuurhelling: 0,1 ~ 9,9 kan worden ingesteld

D.Het heeft de bovenste en onderste limiet-stand-by- en alarmfuncties

e.Selectie van temperatuur- en vochtigheidsingangssignaal PT 100Ω×2 (droge bol en natte bol)

F.Conversie-output temperatuur en vochtigheid: 4 ~ 20MA

g.6 groepen PID-controleparameterinstelling, automatische PID-berekening, automatische correctie van droge en natte bol

2. Schermweergavefunctie:

A.Aanraakgebaseerde invoer, directe weergaveopties op het scherm

B.Directe weergave van temperatuur- en vochtigheidsinstelling (SV) en werkelijke (PV) waarde (in het Engels)

C.Het kan het huidige uitvoeringsprogrammanummer, segment, resterende tijd en aantal cycli weergeven

D.De cumulatieve tijdfunctie uitvoeren

e.De instelwaarde van het temperatuur- en vochtigheidsprogramma wordt weergegeven als een grafische curve, met real-time weergavefunctie voor het uitvoeren van de programmacurve

F.Met een apart programmabewerkingsscherm kunt u direct temperatuur, vochtigheid en tijd invoeren

3. Programmacapaciteit en besturingsfunctie:

A.Beschikbare programmagroepen: maximaal 100 groepen

B.Beschikbare geheugencapaciteit: totaal 5000 SEGMENTEN

C.Herhaalbare opdrachten: elke opdracht kan maximaal 9999 keer zijn

D.De productie van het programma maakt gebruik van het dialoogtype, met bewerkings-, opruim- en andere functies

e.SEGMENTS-tijd is ingesteld op 0~530uur59min

F.Het heeft de functie van uitschakelprogrammageheugen, automatisch opstarten en continue uitvoering van het programma na hervatting

G.De grafische curve kan in realtime worden weergegeven wanneer het programma wordt uitgevoerd

H.Met datum, tijdaanpassingsfunctie

i.Knop- en schermvergrendelingsfunctie (LOCK).

5. Standaardconfiguratie:

A. Netsnoer 4,0 mmx3

B. 232 exportterminal één

C. Roestvrijstalen SUS #304 vierkante geperforeerde stalen plank

D. 8 roestvrijstalen verstelbare gespen

E. Eén energiebesparende verlichtingsraamlamp van 11 W

F. 1 testgat van ψ50 mm aan de linkerkant van de behuizing, 1 roestvrijstalen gatafdekking.

G. 1 stuk niet-geweven stof voor standaardtests

H. Eén set instructiehandleidingen en één set bedieningsinstructies voor de controller

6. Omgeving:

(1).Toegestaan ​​bedrijfstemperatuurbereik 0~35°C

(2).Prestatiegarantiebereik: 5~35°C

(3).Relatieve vochtigheid: niet meer dan 85%

(4).Atmosferische druk: 86~106Kpa

(5).Er is geen sterke trilling in de buurt

(6).Geen direct zonlicht of andere warmtebronnen

(7).Natuurlijke afwatering: ※ Er mag geen uitsteeksel zijn in het midden van de afvoerleiding en de grond van het huis mag niet extreem hellend zijn.

7. Voeding:eenfasig 5,5 kW 220 V 50 Hz

8. After-sales service:

1. Gratis garantie gedurende 12 maanden.(Behalve natuurrampen, abnormale stroomvoorziening, schade veroorzaakt door oneigenlijk menselijk gebruik en onjuist onderhoud.)

2. Tijdens de garantieperiode zal de leverancier, na ontvangst van de oproep van de gebruiker, een serviceplan voorstellen en de gebruiker binnen 48 uur op de hoogte stellen, en als u deur-tot-deur service nodig heeft, stuurt de leverancier onmiddellijk iemand aan de deur.(Als er een probleem is bij het gebruik van uw apparaat, zal Partij A tijdens de garantieperiode gratis accessoires ter beschikking stellen en zal de onderhoudstijd van Partij A in principe niet langer zijn dan 2 dagen)

9. Betaalwijze:betaling tot levering.Voordat de betaling heeft plaatsgevonden, behoort de eigendom van de apparatuur toe aan Partij A.
