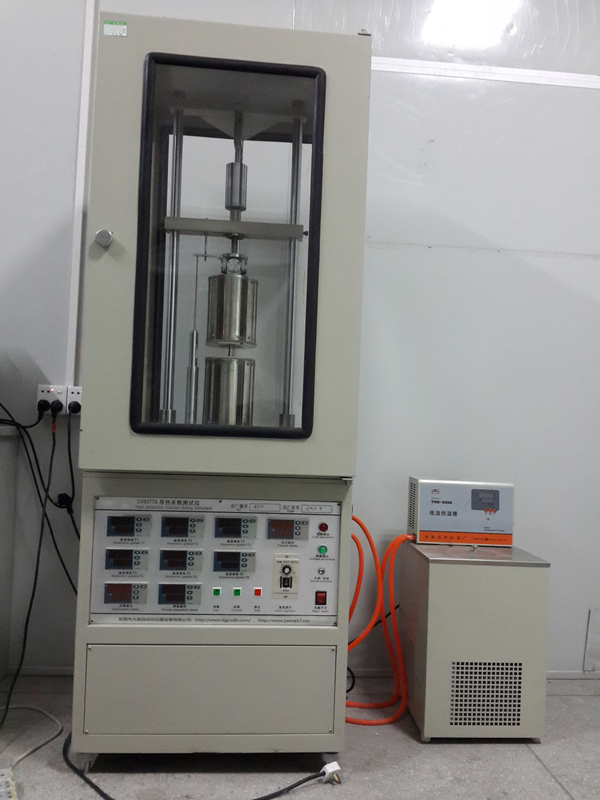

DX8377B Thermische geleidbaarheidstester Metode voor warmte-stroom

DX8377B Thermische geleidbaarheidstester (warmte-stroommethode)

1. Overzicht

Dit instrument beproeft voornamelijk de thermische weerstand van dunne thermische geleiders, vaste elektrische isolatiematerialen, thermische vetten, harsen, rubber, beryllioxide porselein,aluminium porselein en andere materialen, evenals de thermische weerstand bij contact op de vaste grens en de thermische geleidbaarheid van materialen.en het omhulsel frame kan poeder staat materialen en pasta materialen te detecteren.

Instrumentenreferentiestandaard: MIL-I-49456A (isolatieplaat, thermisch geleidende hars, thermisch geleidende glasvezelversterking);GB 5598-85 (Methode voor de bepaling van de warmtegeleidbaarheid van beryllium-oxide porselein); ASTM D5470-2006 (Teststandaard voor warmteoverdracht eigenschappen van dunne warmtegeleidende vaste elektrische isolatiematerialen), enz.

Instrumenten: met automatische drukbeheersing, automatische dikte meetinrichting en aangesloten op de computer om automatische besturing te bereiken.Het instrument heeft een temperatuurgradiënt met 6 punten., waardoor de nauwkeurigheid van de test wordt verbeterd.en het geoptimaliseerde wiskundige model kan worden gebruikt om meerdere parameters te meten, zoals de thermische geleidbaarheid en de thermische weerstand van het materiaal, evenals de thermische weerstand bij contact op de interface.

Het wordt op grote schaal gebruikt in hogescholen en universiteiten, wetenschappelijke onderzoeksunits, afdelingen voor kwaliteitsinspectie en productie-installaties voor materiaal thermische geleidbaarheid analyse en testen.

2. Hoofdparameters

1Monsterafmeting: ≤ Φ30 mm

2. Proefdikte: 0,02-20 mm

3Temperatuurbeheersbereik van de thermische paal: kamertemperatuur -99,99°C

4Temperatuurbeheersbereik voor koude polen: 0-99,0°C

5. Testbereik voor thermische geleidbaarheid: 0,05 tot 45 W/m*k

6. thermische weerstand testbereik: 0,05~0,000005m2*K/W

7. Drukmetingsbereik: 0 tot 1000 N

8Verplaatsingsmetingsbereik: 0-30,00 mm

9Testnauwkeurigheid: beter dan 3%

10- Experimentele methode: a. Beproeving van de thermische weerstand van het monster onder verschillende druk. b. Beproeving van de thermische geleidbaarheid van materialen. c. Beproeving van de thermische weerstand bij contact.

11De computer is volledig automatisch getest en de gegevens worden afgedrukt.
