Productdetails:
|
| Standaard: | GB8323.2-2008,ISO5659.2-2006 | Toepassingsgebied: | een nieuw type testapparatuur voor het meten van de rookdichtheid ontwikkeld |
|---|---|---|---|
| Gasbron: | zuiverheid 95%, propaan en lucht gemengd gas, druk 170Kpa | Propaanstroommeter: | 1~100 cm3/min |
| Luchtstroommeter: | 5 tot 500 cm3/min | Luchtvochtigheid: | kamertemperatuur -40°C |
| Markeren: | Plastic rookdichtheidstester,DX-8368 Rookdichtheidstester,Plastic het Testen Materiaal |
||

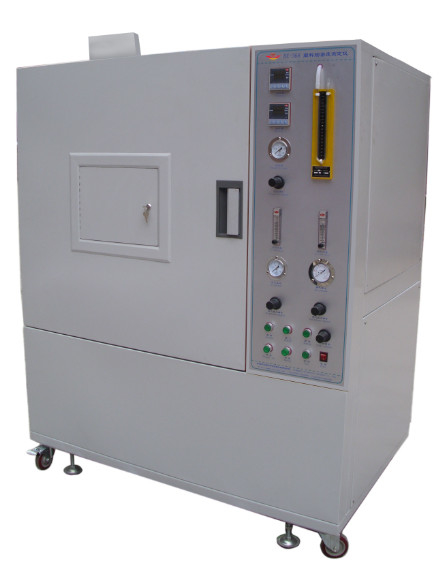

DX-8368 Kunststof Rookdichtheid Tester
![]()
Kunststof verbranding rookdichtheid tester is een nieuw type testapparatuur voor het meten van rookdichtheid, ontwikkeld volgens de technische voorwaarden gespecificeerd in de norm GB/8323.2-2008 en ISO5659-2 "Kunststof Rookgeneratie Deel 2 Testmethode voor het Bepalen van Rookdichtheid met de Enkele Kamer Methode", deze normen zijn geschikt voor het bepalen van de specifieke optische dichtheid van rook geproduceerd wanneer kunststof wordt verbrand, en de maximale specifieke optische dichtheid is het testresultaat. Het wordt gebruikt om de rookprestaties van kunststoffen onder gespecificeerde omstandigheden te evalueren.
Het voldoet aan de testnorm GB8323.2-2008 "Kunststof-Rookgeneratie-Deel II: Testmethode voor het Bepalen van Rookdichtheid met de Enkele Kamer Methode" en ISO5659.2-2006 "Kunststof-Rookgeneratie Deel II: Bepaling van Optische Dichtheid met de Enkele Kamer Methode" teststandaard. astm e662
Het hele instrument bestaat uit een gesloten testkamer, een fotometer meetsysteem, een stralingskegel, een verbrandingssysteem, een ontsteker, een testkast, een beugel, een temperatuurmeetinstrument en testsoftware voor rookdichtheid. Het circuit is ontwikkeld met een single-chip microcomputer, met een hoge technische inhoud en stabiele prestaties. Het instrument is geschikt voor alle kunststoffen, maar kan ook worden gebruikt voor de evaluatie van andere materialen (bijv. rubber, textielbekleding, gelakte oppervlakken, hout en andere materialen), en wordt veel gebruikt door productiefabrieken in de kunststofindustrie, de industrie voor vaste materialen, en wetenschappelijke onderzoeks- en testunits.
1. Testkamer:
1.1 De voordeur is voorzien van een raam en een ondoorzichtig lichtschild dat de beweging van het raam blokkeert.
1.2 De bodem van de vierkante doos is voorzien van een explosief aluminiumfolie om overdruk te voorkomen, die bestaat uit een veiligheidsdoorbraakmembraan met een dikte van 0,04 mm, een lengte van 405 mm, een breedte van 200 mm en een totale oppervlakte van 81000 mm², en een interne drukregelaar van de doos is geïnstalleerd (zie Figuur 2).
1.3 Lichtvenster: de bovenste en onderste twee Ø 75 mm lichtvensters, de bodem van het lichtvenster is voorzien van een 9W ringvormige elektrische verwarming, om de temperatuur van het bovenoppervlak van het lichtvenster (50 °C ~ 55 °C is geschikt) te garanderen om de rookconcentratie op het oppervlak tot een minimum te beperken, het lichtvenster bevindt zich bovenop de testkast, en een 8 mm dik optisch platform is rond het lichtvenster buiten de testkast geïnstalleerd, en de optische tafel is bevestigd met een metalen staaf van Ø 15 mm die het vaste platform en de testkast kan verbinden.
1.4 Binnenmaat: hoogte 914 mm X breedte 914 mm X diepte 610 mm
1.5 Materiaal: Het bestaat uit drie lagen: de buitenlaag is 1,5 mm dik staalplaat, hoge temperatuur elektrostatische bak beige witte verf, de middelste laag bestaat uit een isolatielaag van 60 mm dik, en de binnenlaag is 1,2 mm dik USU304 roestvrij staal, hoge temperatuur elektrostatische bak zwarte verf, die gemakkelijk kan worden gereinigd.
1.5 Luchtinlaat- en uitlaatpoort: De luchtinlaat is geïnstalleerd aan de bovenkant van de testkast, met een diameter van Φ65 mm, en de gesloten en open toestanden worden geregeld door een magneetklep met een flens; De uitlaatpoort is geïnstalleerd aan de onderkant van de linkerzijde, met een diameter van Φ80 mm, en wordt geregeld door een magneetklep met een flens om de gesloten en open toestanden te regelen, en een uitlaatventilator is bevestigd.
2. Foto-elektrisch meetsysteem:Het bestaat uit voeding, fotomultiplicatorbuis, vergrotende doorschijnendheid, sluiter, filter, neutrale doorschijnendheid, lens, optisch systeem obscura, lichtbron en optisch vensterverwarming
2.1. Lichtbron:
2.1.1. Lichtbron: Het bestaat uit een gloeilamp van 6,5 V, een transformator die stroom levert (ingang 220 V en uitgang 6,5 V), en een variabele weerstand.
2.1.2. Installatie: De lamp is geïnstalleerd in de ondoorzichtige donkere doos aan de onderkant van de testkamer, die bestaat uit een lichtbron, een convexe lens, een lichtvensterverwarming en een optisch venster.
2.1.3. Vensterverwarmer: AC220V voeding, omgeven door 9W weerstandsdraad, om de temperatuur van het bovenoppervlak van het venster (50 °C ~ 55 °C) te garanderen.
2.1.4. Convexe lens: 51 mm diameter, aangepast en gekalibreerd, vormt volledig een ring met een diameter van 51 mm en geen ander licht in de straal buiten de ring.
2.1.5. Optisch venster: bestaande uit een onbelemmerde doorschijnende film en een camera obscura doos.
2.2. Fotodetector:
2.2.1. Fotodetector: Het bestaat uit een fotomultiplicatorbuis, vergrotend filter, sluiter, filter, neutraal filter, convexe lens, optisch venster, enz.
2.2.2. Fotomultiplicatorbuis:
2.2.2.1. Parameters van fotomultiplicatorbuis: spanning: DC 1000V, voeding: ingang 12V, uitgang 0 ~ -1200V 2mA
2.2.2.2. Foto-elektrische systeemverwerking: de fotodetector is een fotomultiplicatorbuis, verbonden met de A/D nummer sjabloon, en verwerkt door meerfasige versterking microcomputer. Het kan continu de doorlaatbaarheid van de overeenkomstige optische dichtheid over tijd meten, wat 5 soorten spectrale gevoeligheidsrespons is, vergelijkbaar met de respons van het blote oog en de donkere stroom is minder dan 0,001uA. De minimale gevoeligheid van de fotomultiplicatorbuis kan worden verkregen door 100 procent van het 0,5 neutrale filter en een ND-2 versterkingsfilter in het optische pad af te lezen.
2.2.3. Versterkingsfilter: ND-2.0 doorlaatbaarheid is 0,95%, en de kleurtemperatuur van een lichtbron is K=2854.
2.2.4. Sluiter: gebruikt voor baffle en 0% correctie doorlaatbaarheid.
2.2.5. Filter: Voor het compensatiefilter is de optische dichtheid 0,1~1,0 en 2,0, een totaal van 11 stuks.
2.2.6. Neutraal filter: ND-0,5, doorlaatbaarheid 31,7%, A lichtbron kleurtemperatuur K = 2854.
2.2.7. Convexe lens: de diameter is 51 mm, zodat de directe straal kan worden gefocust tot een kleine sterke vlek op de doorschijnende plaat tussen de bovenste en onderste obscura.
2.2.7. Kalibratie van optisch systeem: detectie met een neutraal filter met een optische dichtheid van 3,0 en een golflengte van 550~650nm.
2.2.8. Optisch venster: bestaande uit een onbelemmerd doorschijnend vel en een camera obscura doos.
3. Stralingskegel:
3.1. Stralingskegel: Het bestaat uit een verwarmingselement met een nominaal vermogen van 2600W, dat een stralingsintensiteit van 10KW/m²~50KW/m² kan leveren in het midden van het monsteroppervlak. Bij het testen van de bestraling op de andere twee locaties 25 mm van het midden van het monster, mag de bestraling op deze twee posities niet minder zijn dan 85% van de bestraling in het midden van het monster.
3.2. Stralingskegelverwarmer: gevoed door een onafhankelijke voeding, het vermogen van de enkelfasige scheidingstransformator is 3000W, en de temperatuurregeling maakt gebruik van thyristorregeling met snelle cyclus, en de regeltemperatuur kan worden gestabiliseerd op ±2 °C.
3.3. Warmtestroommeter: een plat oppervlak met een bereik van 50 kW/m² en een diameter van 10 mm in het ontvangende stralingsgebied, waarvan het oppervlak is gecoat met matzwart, en de koeling is watergekoeld.
3.4. Ontsteker: Het mondstuk van de ontsteker is gemaakt van een koperen buis met een opening van Φ4,0 mm, en de vlamlengte en horizontale meting zijn 30 mm.
4. Gasvoorzieningssysteem:
4.1. Gasbron: zuiverheid is 95%, propaan en lucht gemengd gas, druk is 170Kpa
4.2. Propaan flowmeter: 1~100cm³/min
4.3. Lucht flowmeter: 5~500cm³/min
5. Prestaties:
1. Doorlaatbaarheidsresolutie: 0,0001%;
2. Meetbereik: 0-100 procent; Automatische versnellingsbak bij het meten.
3. Meetnauwkeurigheid: ±3%;
4. Werkspanning: AC200-240V 50Hz;
5. Omgevingsvochtigheid: kamertemperatuur -40°C
6. Werkomgeving: Wanneer het instrument draait, moet direct zonlicht en geforceerde luchtstroom worden vermeden.
6. Meetsoftware:
Gebaseerd op computerbedieningsinterface en LabVIEW-stijl. Doorlaatbaarheid versus tijdcurve wordt weergegeven. Chinese en Engelse interface, en bieden Chinese en Engelse handleidingen.
