DX8416A Testen van torsiestof bij hoge en lage temperaturen van windenergiekabels

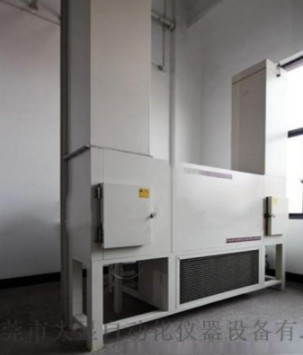

DX8416AWmachine voor het testen van de torsieresistentie van energiekabels bij hoge en lage temperatuur

1- Toepassingsgebied:

Het is geschikt voor de torsieresistentietest van torsieresistentie van flexibele kabels met draaiweerstand voor windenergiesystemen of soortgelijke systemen met een nominale spanning van 1.8/3 kV of minder bij lage temperatuur.

2Voldoen aan de norm:

TICW1-2009 Torsietestmethode voor flexibel torsiekabel voor windenergie

GB/T2423.1-2001 Test A: Testmethode bij lage temperatuur, GB/T2423.2-2001 Test B: Testmethode bij hoge temperatuur.

3. Technische parameters:

Studio grootte: 400 × 300 × 2300 mm;

Testkanaal: 300 × 300 × 12600 mm;

afmetingen: 1550×2500 mm;

Links hoogte: 1720 mm;

Rechtse hoogte: 9620 mm;

De afmetingen van het linker- en rechterkanaal: 640×54 mm.

Totaal gewicht: ongeveer 2500 kg;

Kabelproefbereik: test van windkabel onder 35 KV;

Temperatuurbereik: -60 ~ 8 °C;

Temperatuurschommelingen: ≤ ± 0,5 °C;

Temperatuuruniformiteit: ≤ ± 0,3 °C;

Verwarmingstijd: instelbaar;

Koeltijd: gemiddeld 0,7 ~ 1,0 °C/min;

waarnemingsruimte: holle laag met meerdere lagen, hoge temperatuurweerstand (500 °C);

Glasruimte: (200 × 300) wrijsregelkast, rek: 700 × 1300 × 1400;

deuropening: enkelopende scharnierdeur;

Besturingspaneel: voedingsbron, scherm van de regelaar, bedieningsknop;

Regelkast voor de distributie van stroom: distributiebord, uitlaatventilator;

Verwarming: roestvrijstalen vinnenverwarming;

Bevestiging: een set van kabeltorsietoestellen;

Hool voor de voedingsleiding en afvoergat: aan de achterkant van de doos.

De belangrijkste configuratie van de laagtemperatuurtorsietestkamer voor windenergiekabels:

waarnemingsruimte: holle laag met meerdere lagen, hoge temperatuurweerstand (500 °C);

Glasruimte: (200 × 300) wrijsregelkast, rek: 700 × 1300 × 1400;

deuropening: enkelopende scharnierdeur;

Besturingspaneel: voedingsbron, scherm van de regelaar, bedieningsknop;

Regelkast voor de distributie van stroom: distributiebord, uitlaatventilator;

Verwarming: roestvrijstalen vinnenverwarming;

Bevestiging: een set van kabeltorsietoestellen;

gat in de voedingsleiding en gat in de afvoer: aan de achterkant van de doos;

Voorwaarden voor het gebruik van een laagtemperatuurtorsietestkamer voor windkrachtkabels:

1. Installatieplaats: de grond is vlak, goed geventileerd, er is geen sterke trilling, geen sterke invloed van elektromagnetisch veld, geen ontvlambare, explosieve, corrosieve stoffen en stof,en er is een geschikte ruimte voor gebruik en onderhoud rond de apparatuur;

2Omgevingsomstandigheden:

Temperatuur: 5 tot 35 °C

Relatieve luchtvochtigheid: ≤ 85% RH

Luchtdruk: 86 Kpa~106 Kpa

3. Voedingstoestand:

Stroomvoorziening AC380V, driefasige vierdraad + beschermende gronddraad

Toegestane spanningsschommelingsbereik: AC (380 ± 38) V

Toegestane frequentiefluctuaties: (50 ± 0,5) HZ

De grondweerstand van de PGND-draad is minder dan 4 Ω
