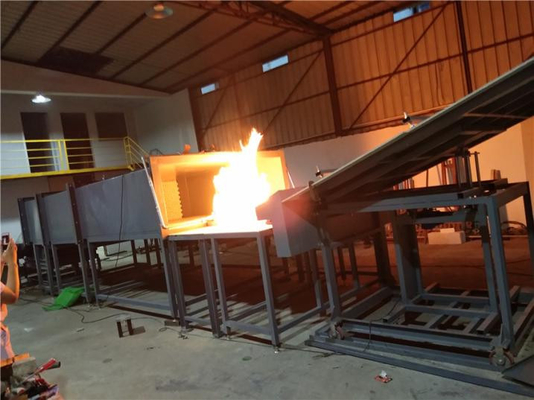

UL790 Dakmateriaal, brandwerendheid, vlamvertrager van fotovoltaïsche cellen

Toepasselijke werkingssfeer:
Deze voorschriften zijn van toepassing op alle dakmaterialen die buiten het gebouw zijn blootgesteld aan gesimuleerde branden en die worden gebruikt voor installatie op brandbare of niet-brandbare onderdelen.Het is bedoeld om de brandwerende prestaties van het dak en de onderdelen onder gesimuleerde reële omstandigheden te evalueren.Het kan ook worden gebruikt voor het testen van de vlamvertragende prestaties van fotovoltaïsche cellenmodules.
Voldoen aan de normen:
UL 1730: Rookmelders voor zelfstandige woonruimtes in woonruimten met meerdere woningen en in hotel-/motelkamers. Monitor: elektrisch signaal voor het detecteren van rook- en stofcondities in woningen;
UL 790: Standaardtestmethode voor brandwerendheidstests van dakbedekkingen;
IEC 61730-2 Appendix A van de fotovoltaïsche module Brandtest Vlamverspreiding;
ASTM F 108-04: Standaardtestmethode voor het testen van de brandwerendheid van dakbedekkingen;
NFPA 256: Brandwerendheidstests van dakbedekkingen;

Prestatieparameters:
Gebruik van cilinders om de helling van het dek te regelen
Brandbestendig bord met bevestigd testdek
Gebruik van automatische regelkleppen om de temperatuur in fasen te regelen
Taperplaatdakmateriaal, maat 1300 (W) × 1000 (D) × 120 (H) voor de installatie van proefmonsters;
Een niet-brandbare testplaat die aan het eind van de testplaat is gemonteerd, kan voorkomen dat er onder de testplaat getemperd wordt;
een in roestvrij staal gevormde regelaarplaat, testhoek verstelbaar, afmeting: 1440 (L) x 940 (H) mm;
niet-brandbare panelen, geïnstalleerd aan de voorkant van het frame, die dakplaten en dakplaten simuleren en de vlammen van de brander naar het monster uitstrekken,met afmetingen van 330 (W) x 2130 (D) x 584 (H) mm;
een onafhankelijk uitlaatkanaal dat lucht van buiten het laboratorium kan extraheren;
In de luchtleiding wordt een honingraatfilter geïnstalleerd en bij de gasinlaat worden geleidingsvliezen geïnstalleerd.
Op de ventilatiekanal wordt een hellingsregelaar geïnstalleerd om de luchtstroomrichting aan te passen.
Aan de ventilatiekanal is een leidplaat bevestigd die de windsnelheid kan verhogen om ervoor te zorgen dat de luchtstroom die aan de testplaat wordt geleverd, niet wordt beïnvloed door externe interferentie.De geleidingsplaat is gemaakt van roestvrij staal en de positie ervan verandert niet met veranderingen in de winddruk;
Het materiaal van de luchtleiding is van roestvrij staal, dat corrosiebestendig en hoogtemperatuurbestendig is.
De ventilator is 220V, 50HZ, driefasig elektrisch en is uitgerust met een omgekeerd systeem dat de windsnelheid automatisch kan aanpassen, met een doorstroming van 300m3/min.
een vermogen van meer dan 50 W;
Gasbrander (gebruikt voor intermitterende ontsteking, vlamverspreiding en vliegende vuurproeven), 1,12 m lang, met een diameter van 60,3 mm en een smalle spleet van 12,7 mm (W) * 0.91 m (L) aan de ene zijde tegenover de testplaat;
De gasbrander kan 22000 Btu/min (387 kWh) leveren en kan de gasstroom automatisch aanpassen volgens drie verbrandingsniveaus A, B en C;
Een thermocouple is geïnstalleerd op 58,7 mm boven de bovenkant van de brander, die een temperatuur van 888 ± 28 °C kan testen;
Automatisch ontstekingssysteem, dat zorgt voor de veiligheidsprestaties van de test, ontstekingselektrode met een hoge spanning van 1,8 kVp massa-stroomregulator;

Automatisch temperatuurregelsysteem:
-Klasse A en B: 760±28°C (1400±50°F) -21000~22000 Btu/min (369~387 kWh)
-Klasse C: 704±28°C (~1300±50°F) -18000~19000 Btu/min (316~334 kWh). Voor elke gasbrander moeten verschillende test- en controlemethoden worden gevolgd;

Hoogprecisie drukmeter en drukregulerende klep om de gasdruk te regelen:
-LNG: met behulp van MFM kan de gasstroom nauwkeurig worden gemeten (de gasstroom wordt door een automatisch bedieningsklep geregeld);
-LPG: gebruik van een omvormersysteem om de luchtstroom te regelen: test de snelheid op het dek op 19 ± 8 km/h (5,5 m/sec);
Metalen mazen ondersteunen het materiaal en het bakje kan worden gedraaid om de volledige verbranding van het materiaal te vergemakkelijken;
