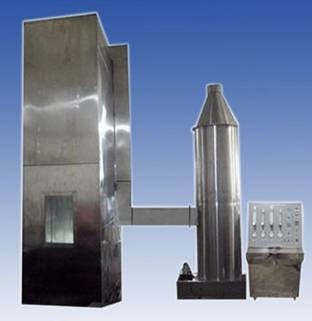

DX8349 Testmachine voor de verbranding van draad- en kabelbundels

toepassingsgebied: wordt gebruikt om het vermogen van verticaal geïnstalleerde gebundelde draden, kabels of optische kabels om de verticale vlamverspreiding onder bepaalde omstandigheden te onderdrukken te evalueren,met de noodzaak om tijdens het gebruik samen te werken met rook- en stofverwijderingstorensDe hele machine bestaat uit verschillende onderdelen, waaronder een testkamer, een luchtbron, een stalen ladder, een zuiveringssysteem voor emissies, een ontstekingsbron, enz.
Voldoet aan de normen: overeenkomstig GB/T18380.31-2008 en IEC60332-3-10-2018 "Brandproeven voor kabels en optische kabels onder vlamomstandigheden - Deel 31:Verslag van het testapparaat voor verticale installatie van gebundelde draden en kabels voor verticale vlamverspreiding", en kan voldoen aan GB/T18380.32-2008/IEC60332-3-21:212000 "Brandproeven voor kabels en optische kabels onder vlamomstandigheden - Deel 32: Verticale installatie van gebundelde draad en kabel, verticale vlamverspreidingstest klasse A F/R" GB/T18380.33-2008/IEC 60332-3-222000 "Brandproeven voor kabels en optische kabels onder vlamomstandigheden - Deel 33: Verticale vlamverspreidingstest voor verticaal geïnstalleerde gebundelde kabels en kabels - klasse A", GB/T18380.35-2008/IEC 60332-3-242000 "Brandproeven voor kabels en optische kabels onder vlamomstandigheden - Deel 35: Verticale vlamverspreidingstest voor verticaal geïnstalleerde gebundelde kabels en kabels - klasse C" GB/T18380.36-2008/IEC60332-3-252000 "Brandproeven voor kabels en optische kabels onder vlammenomstandigheden - Deel 36: Vlamverspreidingstest voor verticaal geïnstalleerde bundelde kabels en kabels - klasse D".
Technische parameters:
1Testbox: De proeftoestel moet een zelfdragende doos zijn met een breedte van (1000±100) mm, een diepte van (2000±100) mm en een hoogte van (4000±100) mm.De achterwand en beide zijden van de testkamer moeten een warmteoverdrachtcoëfficiënt hebben van ongeveer 0.7W? M-2? K-1 thermische isolatie, 1,5 mm dikke USU304 roestvrijstalen plaat, 65 mm dikke isolatie minerale vezels in het midden gewikkeld, en 1,5 mm dikke USU304 roestvrijstalen plaat aan de buitenkant
2Luchtbron:
De luchtinlaat is uitgerust met een digitale luchtsnelheidsanemometer en de gasstroom van de lucht is (5000±500) L/min.
Nadat het experiment is voltooid: Als het monster nog brandt nadat het vuur een uur is gestopt, wordt er een alarm ingesteld en een apparaat dat regen gebruikt om de verbranding met geweld te stoppen.
3. Staalladdertype: breedte (500±5) mm, standaardstaalladderbreedte (800±10) mm, breed staalladdermateriaal is USU304 rood roestvrij staal
4. Een emissiezuiveringsinrichting:
Het bovenste deel van de testbox is voorzien van een digitale anemometer om ervoor te zorgen dat de windsnelheid minder dan 8 M/S is en de luchtstroom in de testbox niet beïnvloedt.
Inrichting voor het opvangen en wassen van rook en stof: roestvrij staal SUS304, met een diameter van 800 mm en een hoogte van 3500 mm.
Ontstekingsbron
1Type: De ontstekingsbron moet bestaan uit één of twee propangaspijpstukken van het type riem en de bijbehorende stroommeters en venturi-mixers.Het oppervlak van het vuur moet een platte metalen plaat zijn met 242 gaten met een diameter van 1.32mm, met een middelste afstand van 3,2 mm. Deze gaten zijn in drie versnipperde rijen, met 81, 80 en 81 in elke rij, verdeeld in een nominale grootte van binnen een bereik van 257 × 4,5 mm.een rij kleine gaten opent aan beide kanten van de vlammenwerperElke sproeilamp moet zijn uitgerust met nauwkeurige apparaten om de doorstroming van propaan en lucht te regelen.Roterende stroommeter of massa stroommeter kan worden gebruikt
2. De spuitstuk voor de plaats van de ontstekingsbron dient horizontaal te worden geplaatst, (75±5) mm van het vooropste oppervlak van het kabelmonster, (600±5) mm van de bodem van de testbox,en symmetrisch met de as van de stalen ladderHet ontstekingspunt van de sproeilamp moet zich in het midden tussen de twee horizontale staven van de stalen ladder bevinden en ten minste 500 mm van het onderste uiteinde van het monster verwijderd zijn.
Technische parameters:
1. De maat van de testdoos is 1000 (W) X2000 (D) X4000 (H) mm, met een doos van mineraalwol in het midden.
2Er is een luchtinlaat van 800 (W) X400 (D) mm aan de onderkant van de doos, die 150 mm van de voorwand verwijderd is.
3De bovenste uitlaatruimte is 300 (W) X1000 (D) mm.
4Breed roestvrijstalen ladder maat 500 (W) X3500 (H), 1 stuk
5Standaard roestvrijstalen ladder maat 800 (W) X3500 (H), 1 stuk
6. Twee strip standaard propaanbrander apparaten
7Twee Venturi gasmengapparaten.
8- een drukmeter en een drukverlagend ventiel, die de druk van propaan en lucht tot 0,1 MPa kan regelen
9. Het instellen en instellen van de gasstroom met behulp van een roterende stroommeter
10De doos biedt staalladders en tralies voor gebruikers om te inspecteren aan de bovenkant
11. Uitgerust met een kogelventil die de luchtbron handmatig kan afsluiten
12. Automatisch instellen van de verbrandingstesttijd en automatisch afsluiten van de gasbron op dat moment
13De thermocouple op de binnenwand van de doos kan de temperatuur in de doos weergeven
14De buitenste afmetingen van de verbrandingskamer: 1120 (W) X2195 (D) X5077 (H) mm
15Buitenste afmetingen van de bedieningskast: 1280 (W) X770 (D) X1200 (H) mm
16Stroomvoorziening: AC 220V, 50/60Hz, 2A
17- Gasbron: propaan, lucht (opdrachtgever zelf verstrekt)

Rook- en stofverzameltoren Schematisch schema

Rookverwijderingstoren: voornamelijk gebruikt voor het opwekken van rook tijdens het proefproces.Het gas dat na behandeling door de rookstofverwijderingstoren wordt afgevoerd, voldoet aan de milieubeschermingsvoorschriften.
Materiaal: het gehele lichaam van de wastoren is gemaakt van PP-materiaal en er zijn geen metalen onderdelen in het systeem, wat een uiterst hoge zuur- en alkalisch- en corrosiebestendigheid heeft;
Circulerende vloeibare laag: deze kan worden gevuld met kraanwater of wasmiddel, wat een beter effect heeft.
luchtlaag: de uitlaatgassen die tijdens productie- of proefprocessen moeten worden behandeld en die zijn aangesloten op de luchtinlaat om het binnendringen van afvalstoffen in de luchtlaag te vergemakkelijken;
Vullingslaag: het vulmateriaal voor de wastoren is een mesoporeuze bal in de vorm van een zee-egel, gemaakt van PP-materiaal, met een multi-tand TELLERTT-vorm.Het oppervlak van de vullaag heeft een venster voor een gemakkelijke reiniging van de kleine ballen in de vullaag. De belangrijkste functie van de vullaag is het verspreiden van het uitlaatgas in de luchtlaag, waardoor het een verspreid afval wordt, om het uitlaatgas in de spuitlaag volledig te reinigen;
Spraylaag: De sprinklerkop in de spraylaag heeft een PP120-graden roterende, niet-verstopte sprinklerkop, die een oppervlakte van 95% beslaat.De spuitlaag heeft een onafhankelijk venster voor het controleren van de werkomstandigheden van de sprinklerkop;
Anti mistlaag: het kan de verontreinigingen in de lucht effectief filteren en voorkomt ook dat watermistkristallen in het uitlaatgas de binnenkant van de wastoren corroderen;
Circulatiepomp: De circulatiepomp laat de vloeistof in de circulerende vloeistoflaag circuleren door de sprinklerkop, waardoor water wordt bespaard.
Externe afmetingen: 1500 (W) × 1000 (D) × 3000 (H) mm;
Stroomvoorziening: AC 380V driefasig, 50/60Hz, 10A.

1, Productbeschrijving: Deze machine is ontworpen en vervaardigd in overeenstemming met de voorschriften van GB12666.5, GB18380.3, UL1685, GB18380.31-2008, IEC 60332-3-10:2000 en andere normen.Het wordt gebruikt om het vermogen van verticaal geïnstalleerde gebundelde draden en kabels om de verticale vlamverspreiding onder bepaalde omstandigheden te onderdrukken te evalueren;
2, Controlesysteem:
1) ontstekingsregelsysteem;
(2) Verzameltorens en rookapparaten;
