DX8422 Testmachine voor het testen van de integriteit van kabels en optische kabellinies bij verbranding

Voldoet aan de norm: brandwerendheidstestmachine voor de integriteit van kabels en optische kabellinies GB/T19216.11-2003/IEC60331-11:1999 "Line-integrity testing of cables and optical cables under flame conditions - Part 11 - Testing van de lijnintegrity van kabels en optische kabels onder vlamomstandigheden - Deel 11: Testapparaat - Afzonderlijke vlamvoorziening met een vlamtemperatuur van ten minste 750 °C", volledig conform GB/T19216.21-2003/IEC 60331-21:1999 "Line-integrity testing of cables and optical cables under flame conditions - Part 21 - Testing of line integrity of cables and optical cables under flame conditions - Part 21 - Testing van de integriteit van de lijn van kabels en optische kabels onder vlamomstandigheden - Deel 21: Testprocedures en voorschriften - Kabels met een nominale spanning van 0,6/1,0 kV en lager" en GB/T19216.23-2003/IEC 60331-23:1999 "Line-integrity testing of cables and optical cables under flame conditions - Part 21 - Testing of line integrity of cables and optical cables under flame conditions - Part 21 - Testing van de integriteit van de lijn van kabels en optische kabels onder vlamomstandigheden - Deel 21: Testprocedures en -vereisten - Gegevenskabels" GB/T19216.25-2003/IEC 60331-25:1999 "Linearity testing of cables and optical cables under flame conditions - Part 21:Testprocedures en -voorschriften - Voorschriften van de teststandaard voor optische kabels.

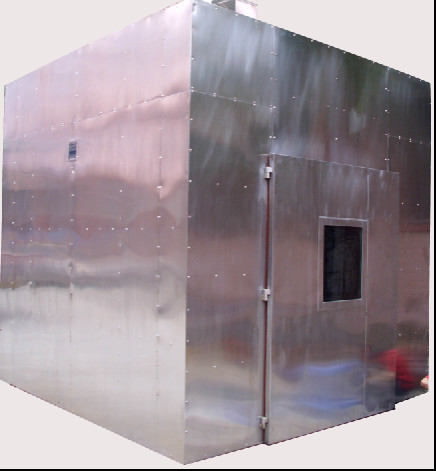

Bij het ontwerp van de verbrandingskamer (zie figuur 1 en figuur 2) worden twee methoden voor de keuze van de klant gebruikt:

• De eerste methode is het gebruik van bakstenen muren constructie, en ons bedrijf heeft een ontwerpplan voorgesteld en gestuurd professionele ingenieurs om op locatie constructie begeleiding te bieden;
• De tweede methode is het gebruik van geschikte materialen om het op de hoek ijzeren beugel te bevestigen om de gehele kubische verbrandingskamer te vormen.
• Verbrandingskamergrootte: 3M x 3M x 3M, in totaal 27 kubieke meter.
• Proefhouder: het monster wordt ondersteund door twee of drie metalen ringen met een binnendiameter van ongeveer 150 mm, zoals weergegeven in figuur 3.

Figuur 3

1-clip

1. de beugel

Afmetingen: mm (afmetingen zonder tolerantie zijn ongeveer)

Verbrandingsinrichting:

1. Sproeilamp: een lintpropaangassproeilamp met een nominale lengte van 500 mm en een breedte van 15 mm, uitgerust met een venturi-mixer.32 mm en een middelste afstand van 3.2 mm geboorde gaten, zie figuur 4

2Stroommeter: Luchtstroommeter: 80L/min; propaanstroommeter: 5L/min

3De samenstelling van het besturingssysteem van de sproeilamp omvat: drukregulerende klep, piezoelektrische ontsteking, blusapparaat, temperatuurregulerende thermocouple,gasbron (door uw onderneming verstrekt), regelklep, ontstekingsinrichting, gasleiding, stroommeter, venturi-mixer, spuitlamp, kogelklep, luchtleiding, persluchtcilinder (gebruiker zelfvoorziening)

4Timer: 0~99.99s/m/h, kan willekeurig worden ingesteld

5Ontsteking: voor automatische ontsteking

6Temperatuurregelaar: bestaat uit twee onderdelen voor temperatuurbewaking, met een temperatuurbereik van 0 tot 1000 °C en kan willekeurig worden ingesteld.

Figuur 4

Afmetingen: mm

Alle afmetingen zijn ± 5%

In het midden van de spuitstuk zijn drie rijen afgestemde cirkelvormige gaten met een diameter van 1,32 mm en een afstand van 3,2 mm geplaatst.

Figuur 5

Lijnbelasting: figuur 5 Proeftransformer: 3000VA drie stuks

Testspanning: AC1000V Teststroom: 3A

• Transformer Verbinding en stroomvoorziening
• Fuse ((2A) L1, L2, L3 Fasegeleider ((Als er L2.L3) is
• Verbinding met L3 ((of L2, of L1) N Neutrale geleider ((indien aanwezig)
• Ondersteuningsring PE Beschermingsgeleider (indien aanwezig)
• Experimentele dirigenten en dirigentengroepen
• Bevestigings- en indicatorapparatuur (zoals gloeilampen)
• Proef
• Metalen afscherming (indien aanwezig)

Voldoet aan de norm: vervaardigd en geproduceerd volgens de nationale norm GB/T19216.11-2003 IEC60331-11.

Toepassingsgebied: wordt gebruikt om het vermogen van draden en kabels om onder bepaalde omstandigheden onder een bepaalde brandbron en tijd continu te werken te testen.Het testinstrument bestaat uit een geïntegreerd ontwerp van de test- en regelonderdelen.De buitenkant en belangrijke onderdelen van de testkamer zijn van roestvrij staal en zijn bestand tegen rook- en gascorrosie.met automatische ontsteking, aanraakscherm, gemakkelijke observatie en opname, en stabiel en betrouwbaar gebruik.

Gasbron voor het testen van vlammen: met behulp van propangas of vloeibaar petroleumgas met een zuiverheid van meer dan 95% (gebruiker verstrekt).

De brander is een gaspropangas met een venturi-mixer, met een spuitstuklengte van 500 mm en een breedte van 15 mm..32 mm en een afstand van 3,2 mm.

De spuitstuk moet ten minste 200 mm van de bodem van de doos en ten minste 300 mm van elke dooswand zijn. (Doos moet apart worden uitgerust)

De binnendiameter van de metalen ring is ongeveer 150 mm.

Uitgerust met dubbele stroommeters en drukregulatie, met een luchtstroommeterbereik van 0,5-5 kubieke meter per uur en een gasstroombereik van 0,1-1 kubieke meter per uur.met een vermogen van niet meer dan 50 W,, onder de voorwaarde van (750+50 °C, -0 °C), 10 minuten branden en het temperatuurverschil tussen de twee thermoparen mag niet hoger zijn dan 40 °C. Het testproces wordt automatisch bestuurd.

Het apparaat is uitgerust met een intelligente detectiefunctie en alarmeert automatisch en schakelt de brandbron uit wanneer er tijdens het testproces een kortsluiting in het monster optreedt.

5 metalen ringen met een binnendiameter van ongeveer 150 mm, zoals vereist door de norm, worden aangebracht;en de afstand tussen de metalen ringen kan vrij worden ingesteld om de bevestiging en ondersteuning van het proefstuk te vergemakkelijken.

monsterteller van roestvrij staal, met een draagvermogen van 30 kg.

Met uitzondering van de verbrandingskamer (verbrandingskamer vereist 27 kubieke meter), door de klant geleverde luchtcompressor (3 pk)

Met inbegrip van de belasting: de testspanning is verstelbaar van 0 tot 1000 V;

Stroombereik: 0,1-3 A, de teststroom kan worden aangepast volgens de standaardvereisten, maar als deze groter is dan 3 A, wordt deze beschermd;

De belastingcapaciteit moet ervoor zorgen dat het testmonster kan worden getest, zelfs wanneer de teststroom 3A nadert.

Het elektrische circuit is voorzien van passende beschermingsinrichtingen om te waarborgen dat tijdens verbranding of kabelonderbrekingHet personeel zal niet worden geëlektrocuteerd en de apparatuur zal niet storen als gevolg van een kapotte kabel..

Tijdens de test van de integriteit van het elektrische circuit van de kabel die tijdens de verbranding moet worden getest,elk circuit (driefasig) en het neutrale punt moeten in serie met een veiligheidsbeschermer worden verbonden om de step-up transformator te beschermen;Wanneer de gesmolten veiligheidsdraad wordt losgekoppeld, moet er een indicatorlicht zijn om de smelt- of aardingsfase weer te geven.

Voor het gemak van het gebruik wordt bij het kalibreren van de temperatuur de vaste positie van het monster van de ontstekingsbron afgeweken.handmatig het monster naar de plaats van de ontstekingsbron verplaatsen.

Als een touchscreen is geselecteerd, heeft deze de volgende functies: automatisch de temperatuur van twee thermoparen detecteren, de temperatuurcurve via het touchscreen weergeven,en een alarm oproept wanneer de standaard ingestelde temperatuur boven- en ondergrens wordt overschreden (weergave curve tijdsbereik van 15 minuten, heeft een digitaal scherm deze functie niet).
