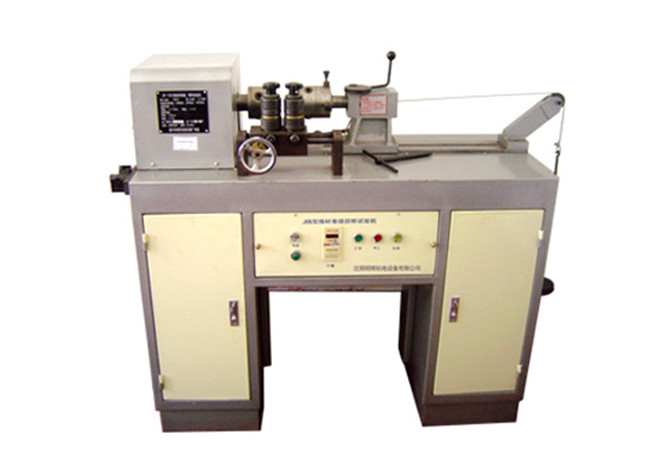

High Precision DX8440 Draad Winding Torsion Tester

DX8440 torsietoetser voor draadwinding

Productinleiding: voornamelijk geschikt voor het uitvoeren van torsietests en wikkeltests op koperen staven, aluminiumstaven en stalen draden bij de opgegeven torsiesnelheid.Het kan ook worden toegepast op de verwringsterkte van verschillende metalen draden en het aantal keren dat de verffilm van geëmailleerde draden kan weerstaan draaien.
Testmethode: de testmethode is om beide uiteinden van het proefstuk vast te klemmen en één uiteinde op zijn plaats te bevestigen.terwijl het andere uiteinde continu 360 o heen en weer wordt gedraaid totdat het proefstuk breekt of de verffilm op de geëmailleerde draad afvalt, waarbij de geleider wordt blootgesteld en de weerstand tegen draaiing wordt geregistreerd.
Naleving van de normen: Voldoen aan de voorschriften van GB4909.4-2009 en GB4909.7-2009.
Technische parameters:
Diameterbereik van het monster: koperen staaf φ 8 mm of minder, staaldraad Ф Onder 3 mm
Torsiesnelheidsbereik: (10, 30, 60) r.min.
Afstand tussen de klemmen: 0-500 mm
Bevestigingsactie: chucktype
Wikkelbereik: aluminiumdraad, F 3 mm tot 6 mm met behulp van een kernstaaf, Het wordt aanbevolen om handmatig wikkel stalen draden onder F3 mm; Onder F4 mm
Het kernstaafbereik: φ1mm,φ2mm,φ3mm,φ4mm,φ5mm,φ6mm,φ8mm,φ10mm,φ12mm,φ14mm,φ16mm
Buitenafmetingen:1400mmx530mmx1100mm
Stroomvoorziening: AC 220V 50/60Hz 4A
1,Torsietestsectie
1Vermogen: DC/1HP
2Bevestiging van de bevestiging: chucktype
3. Klemscheiding: 0-500 mm
4. snelheid: 6~60 r/min, kan willekeurig worden ingesteld
5. Rotatietijden: 0-999999, kan willekeurig worden ingesteld
6. Toegepaste belasting: 5 kg, 10 kg, 15 kg
7Volume (W × D × H) 130 × 55 × 100 cm
2, Wikkelproefsectie:
1De diameter van de kernstaaf: ¥1,25 ¥19,00 mm
2De diameter van het monster: aluminiumdraad ¥ 1,25-¥ 6,00 mm, staaldraad ¥ 1,25-¥ 3,80 mm
3. Spindel snelheid:≤8 r/min, verplaatsing van het hoofd van de rechteras: ≥ 40
4Motor: vermogen 0,75 kW
5Gewicht: 10kg, 5kg, 2kg, 1kg
Deze machine is een testmachine voor het testen van de taaiheid en de hechting van stalen aluminium draden en voldoet aan de eisen van GB/4909.7 "Testmethoden voor lege draden - wikkelingstest".Een testinstrument dat wordt gebruikt voor het wikkelen en draaien van aluminiumdraad, stalen draad, staalstaaf en stalen kern van aluminium-draad.
