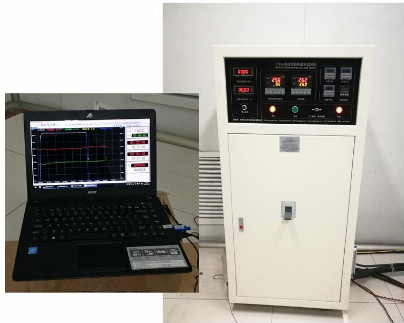

Effectieve DX8395 kabelbelastingverwarmingscyclusmeter

1- Toepassingsgebied:
The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable"Het kan tegelijkertijd voldoen aan de eisen van GB/T12706-2008, GB/T 11017, GB/Z18890, IEC60502, IEC60840,IEC60627 voor de test van de circulerende verwarming van stroomkabels en de behandeling van de kabel met circulerende verwarming vóór de waterdoorlaatbaarheidstest.

2. Testmodus:
1De draden en kabels registreren de temperatuurverandering van de geleider onder invloed van een bepaalde stroom; de It-, Tt- en I/T-curven werden geregistreerd.
2. De draad en de kabel zullen automatisch de stroom door de geleider aanpassen aan de temperatuur van de geleider; de It-, Tt- en I/T-curves werden geregistreerd

3Kenmerken:
Bij gelijktijdige opwarming van de kabel bij constante temperatuur of bij constante stroomverwarming van de kabel,het kan de tijdige verandering van de stroom van de kabel bij constante temperatuur en de stroom, temperatuur en tijd curve, en kan opslaan en printen van records

4Testproces en controlemethode:
1Testproces:
De in het begin geteste monsters worden op de vloer van het laboratorium verspreid en met de draad verwarmd totdat de draad een stabiele temperatuur bereikt.die 5 ~ 10 k hoger is dan de maximale temperatuur van de draad bij normaal gebruikVoor drie-kernkabels moet de verwarmingstroom door alle geleiders gaan.De temperatuur van de geleider moet gedurende ten minste 2 uur per verwarmingscyclus binnen het gespecificeerde temperatuurbereik worden gehandhaafdVervolgens moet het op natuurlijke wijze gedurende ten minste 3 uur in de lucht worden gekoeld totdat de geleidertemperatuur binnen 10 K van de omgevingstemperatuur ligt, en deze cyclus is 20 keer.

2Beheermethode: De door het bedrijf onafhankelijk ontwikkelde regelaar regelt de ingangsspanning van de transformator om de uitgangsstroom te regelen,en gebruikt tegelijkertijd de 4 ~ 20mA uitgangsmodus van de temperatuurregulator om de huidige uitgang te regelen, zodat de testtemperatuur van de kabel wordt bereikt.
3Er zijn twee soorten temperatuurmonsternamingsmethoden:
(1) Neem rechtstreeks een temperatuurmonster op het testmonster
(2) Indien het monster voor andere proeven moet worden bewaard en niet kan worden geperforeerd voor temperatuurmonsterneming, wordt voor vergelijkende belasting een andere kabel van dezelfde specificatie gebruikt.en de temperatuur van het vergelijkend belastingmonster wordt genomen als de terugkoppelingswaarde van de belastingstroomregeling om de stroom van het testmonster te regelen

5.Specificaties van de proefmonsters:
Intercepteren van twee kabelmonsters met een lengte van 10 ~ 15 meter van de afgewerkte kabel
6. Hoofdparameters:
1Stroombereik: 50 ~ 3000 A
2Testtemperatuur: 0~110°C, temperatuurmetingsnauwkeurigheid: ±1°C
3Verwarmingstijd: 0~9999.99H/M/S kan worden ingesteld
4. Koeltijd: 0~9999.99H/M/S kan worden ingesteld
5. Cyclustijden: 1-9999 keer kan worden ingesteld;
7Hoofdconfiguratie:
1. Centrale verwarmingstransformator, twee sets van 30 kVA:
(1) Nominaal vermogen: 30 kVA;
(2) Nominale invoer: 380V, 79A, nominale uitgang: 10V, 3000A;
(3) Transformatorvorm: door middel, binnenshuisgebruik;
2Ammeter: 3000.0A/5.0A twee
3Hoogstroomtransformator: 3000A, 0,5 klasse;
4. PID slimme temperatuurcontroletafel: twee (één voor het controleren van de monstertemperatuur en de andere voor het controleren van de omgevingstemperatuur)
5- Diameter 1,5 mm, lengte 150 mm, twee K-type gewapende thermocouples (elk met een totale lengte van 2 m en 10 m)
6Een reeks testsoftware die het verwarmingsprogramma kan instellen en relevante gegevens en bochten kan registreren
7Een computer.
8- Controlescherm: één set
9Testinrichtingen: vier groepen
