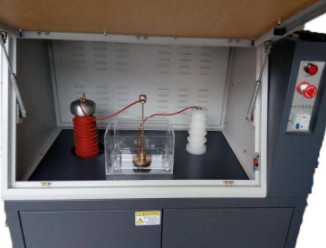

DX8780 Kabelstandspanningsmeter voor nauwkeurige resultaten

AC/DC-testschakeling:
1De hoogspanningsuitgang van dit instrument is wisselspanning. De methode om gelijkstroom te verkrijgen is het in serie aansluiten van een hoogspannings siliciumstapel in het oorspronkelijke circuit.het maken van het testcircuit een pulserende gelijkstroomspanningHet implementatieproces is dat de siliciumstapel al in de hoogspanningsisolatietoren van de hoogspanningstransformer is,en een kortsluiting paal wordt meestal gebruikt om kortsluiting de hoogspannings silicium stapelWanneer een gelijkstroomtest vereist is, verwijder de kortsluitingsstaaf en verbind de hoogspannings siliciumstapel aan het testcircuit.
2. Het schakelen van de AC/DC-spanning in het experiment hangt voornamelijk af van de verwijdering van de kortsluitingsstaaf in de hoogspanningsisolatietoren.de spanning op de hoogspanningsbal is gelijkstroomspanning, en wanneer de kortsluitingsstaaf wordt ingebracht, is de spanning op de hoogspanningsbal een wisselspanning.
3. De knop voor de selectie van DC-AC op het voorpaneel. De status van deze knop kan de spannings aard van de apparatuuruitgang niet veranderen. Door deze knop te drukken wordt alleen het DC-alarmcircuit met het apparaat verbonden.Instrueren de gebruiker dat bij het openen van de doos deurDruk op het ontladingsapparaat op het paneel om het einde van de ontladingsstaaf in contact te brengen met de hoogspanningsbal.Het wordt aanbevolen dat de gebruiker de koperen bal gedurende meer dan vijf seconden drukt telkens wanneer deze tijdens het ontladen in contact komt met een hoge spanning..
4. Tijdens de gelijkstroomtest moet de computer ook de gelijkstroomtoestand kiezen, anders zullen de meetresultaten onjuist zijn.
Prestatie-eigenschappen:
(1) Deurscherming: sluit de deur niet, zelfs als het powerpoint-experiment wordt gestart, het apparaat niet reageert en de software een waarschuwing heeft dat de veiligheidsdeur niet gesloten is.
(2) Bescherming tegen spanningsvermindering: als er tijdens het experiment een plotselinge stroomstoring optreedt, keert het na de volgende start automatisch terug naar de nulpositie.het waarborgen dat de startspanning in de nulpositie is
(3) Bescherming van de afsluitingsspanning: de afsluitingsspanning kan via software worden ingesteld om ervoor te zorgen dat bij een abnormale stijging van de gespecificeerde spanning tijdens het versterkingsproces,Het zal automatisch stoppen en terugkeren naar nul.
(4) Mechanische grens van hoge spanning: als het softwaresysteem de controle verliest en de spanning blijft stijgen, keert het automatisch terug naar nul na het bereiken van de grens van de hoge spanning.Als het niet stopt na het afbreken, zal de overstromingsbeschermer gegevens verzamelen om ervoor te zorgen dat de spanning automatisch terugkeert naar nul.Er is een hoogspanning indicator licht om de status van het indicator licht te observeren om te bepalen of de spanning echt stijgt of bij nul- indien een experiment langdurig wordt uitgevoerd, om de goede werking van de apparatuur te waarborgen,een uitlaatpoort van de transformator op de apparatuur wordt achtergelaten om de goede werking van de transformator te garanderen en de levensduur ervan te verlengen;Indien er tijdens het experiment een geur of een verbrandings- en rookverschijnsel in het monster aanwezig is, kan deze door het uitlaatstelsel worden verwijderd.
(5) Onafhankelijke aarding
(6) Bescherming tegen kortsluiting
(7) Bescherming tegen onjuiste werking van software
(8) Bescherming tegen lekken
(9) Bescherming tegen ontlading aan het einde van het experiment.
