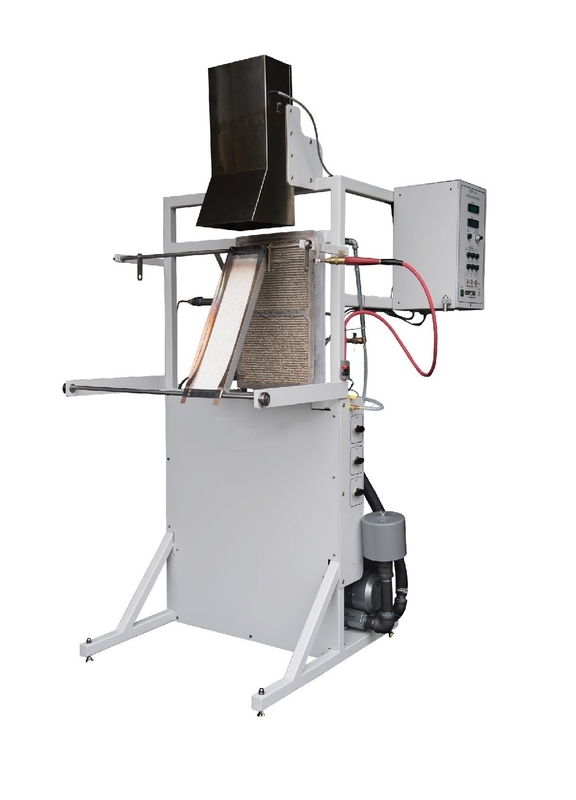

Radiant Plate Flame Spread Tester Test De ontvlambaarheid van bouwoppervlakte materialen

DX8335A Vlamverspreidingsmeter voor stralingsplaten

Inleiding tot het product:

De Radiant Panel Flame Spread Tester maakt gebruik van met gas aangedreven stralingspanelen om de ontvlambaarheid van bouwoppervlakte materialen (ASTM E162) en schuimen (ASTM D3675) te testen.die wordt bepaald door factoren zoals vlamverspreiding en warmteverliesHet wordt gebruikt als een verplichte parameter in veel industriële normen, met name voor het openbaar vervoer (treinen en bussen).

Referentienormen:

ASTM E 162 Standaardtestmethode voor het testen van de oppervlakteontvlambaarheid van materialen met behulp van stralende thermische energie • ASTM D 3675:Standaardtestmethode voor het testen van de oppervlakteontvlambaarheid van flexibele poreuze materialen met behulp van stralende warmte-energiebronnen

Product fEten:

• De raamstructuur is gemaakt van roestvrij staal; mooi en corrosiebestendig; de reflector bestaat uit een gietijzeren frame, de oppervlakte van de reflector is 305X457mm,het is een poreus brandwerend materiaal, en de werktemperatuur is 815 °C;

• Het filter is uitgerust met een ventilator om lucht aan de reflector toe te voegen;

• Het apparaat is voorzien van een ontsteking, een elektronische ontsteking en een automatische veiligheidstoezichtingsinrichting voor het uitschakelen van vlammen;

• Proefhouder van roestvrij staal met observatiepuntjes om de 3 inch om de vordering van de vlamfronte te observeren;

• Pyrometer voor de bepaling van de oppervlaktetemperatuur van het stralingspaneel, met inbegrip van de beugel; Temperaturen tot 815°C;

• monsterteller van roestvrij staal en inductorbrander;

• luchtstroommeters, gasregelkleppen, regelen van het mengsel van de gassen die in de stralingspanelen worden gevoerd;

• uitlaatpijp van roestvrij staal met afneembare onderdelen voor een gemakkelijke reiniging van thermocouples, uitlaatpijp voorzien van 8 thermocouples volgens de standaard;

• Gekalibreerde branders met 1,8 mm gaten in 16 verschillende hoeken langs de middellijn;

• Om de oppervlaktetemperatuur van de reflector te regelen, moet de temperatuur van het zwarte lichaam worden ingesteld op 180 °C tot 230 °C, met een nauwkeurigheid van ±5 °C.met een diameter van meer dan 10 mm,;

• Er is een geïsoleerd thermocouple bevestigd om de temperatuur van de stapel te meten;

• geïmporteerde warmtefluxmeter (ronde folie) voor de test van de thermische straling van de stralingsplaat (0-100 kW/m2);

• DAQ-systeem voor automatische controle en meting;

• Gasbeveiligingscontrole en -afsluiting;

Controlesysteem:

1. Onafhankelijke elektrische bedieningskast;

2Standaard bedieningskast, computer + Labview intelligent besturingssysteem;

3. De test van het systeem is intelligent en eenvoudig te bedienen;

4. Geïmporteerde gasstroommeter voor nauwkeurige controle van de gasstroom;

5. Automatische kalibratie van straling en automatische controle van de hoeveelheid experimentele straling;

6. De doorstroming van de uitlaatventilator bedraagt 0,5 m/s;

7Met de computer worden de experimentele gegevens automatisch opgeslagen.

8Gas: industrieel propaangas (verschaft door de gebruiker).
