Testinrichting voor maximale temperatuur voor thermische isolatiematerialen

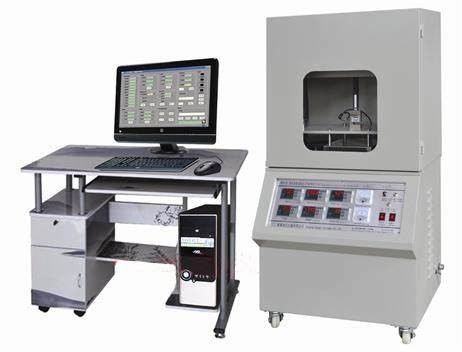

DX8359A Toetsinrichting voor de maximale temperatuur van warmte-isolatiematerialen

1- Toepassingsgebied:Het is geschikt voor de evaluatie van de maximale gebruikstemperatuur van warmte-isolatieproducten zoals losgevulde isolatiematerialen, felten, dekens, blokken,met een gewicht van niet meer dan 50 kg.

2- Voldoen aan de norm:in overeenstemming met GB/T17430-2015 "Evaluatiemethode voor de maximale gebruikstemperatuur van thermische isolatiematerialen" relevante normen Niet-equivalent:ASTM C411-82 "Testmethode voor de warmoppervlakkenprestaties van thermische isolatiematerialen bij hoogste temperaturen" ASTM C447-85 "Niet-equivalentie van gerelateerde normen voor thermische isolatiematerialen": ASTM C411-82 "Testmethode voor de warmoppervlakkenprestaties van warmte-isolatiematerialen bij de hoogste temperaturen",ASTM C447-85 "Evaluatiemethode voor de maximale gebruikstemperatuur van thermische isolatiematerialen", en ISO 8142:1990 Aanhangsel A "Testmethode voor het bepalen van de maximale bedieningstemperatuur van geprefabriceerde buiskappen van mineraalwol".

3. The belangrijkste technische parameters:

1Verwarmingsplaat: van roestvrij staal SUS304, met een testoppervlakte van 900*450 mm, omgeven door een beschermlaag en een breedte van 80 mm. Op het onderoppervlak van de verwarmingsplaat,Er zijn niet minder dan vijf thermoparen om de oppervlaktetemperatuur te bepalen., waarvan vier op de diagonaal van het verwarmingsgebied van de verwarmingsplaat zijn bevestigd en 150 mm van elke hoek zijn verwijderd, en het vijfde thermocouple in het midden van de verwarmingsplaat.De gemeten temperatuur mag op geen enkel punt lager zijn dan de vereiste temperatuur en het verschil mag +5% of +15°C bedragen (wat het kortste is)..

2Verwarmingsbuis: gemaakt van SUS304 roestvrij staal, met een lengte van 2 M en een nominale diameter van respectievelijk 88 mm, 108 mm en 133 mm.waardoor de geïsoleerde buiskappen van de geprefabriceerde buis individueel kunnen worden getestHet eind van de verwarmingsbuis moet voorzien zijn van een beschermende sectie van ten minste 75 mm en een hulpverwarmer om te voorkomen dat het eind van het monster overmatig warmteverlies ondervindt.Een thermocouple wordt elke 0 geïnstalleerd.3m om de oppervlaktetemperatuur van de verwarmingsbuis te bepalen.De gemeten temperatuur mag op geen enkel punt lager zijn dan de vereiste temperatuur en het verschil mag +5% of +15°C bedragen (wat het kortste is)..

3Temperatuurmeting: de diameter van de thermocouple draad is 5,0 mm

4Temperatuur: 0-500, 0-900, 0-1250 °C (optioneel); de temperatuur wordt gemeten met behulp van een PLC+-module.

5Beheersgedeelte: PLC-module wordt aangenomen en de microcomputer regelt de realtime weergave van de temperatuurcurve van het hete oppervlak en geeft het rapport.

6Verwarmingssnelheid: 5°C/min of 3°C/min kan worden ingesteld.

7. Temperatuurmeting: elke 2 minuten verzameld en met een curve weergegeven;

8. Reactietijd van het thermocouple: < 0,5 s

9Temperatuurfout: ± 0,5°C

10. Tijdfout: 1 s/h

11Computer: een reeks computers (die ten minste aan de volgende eisen voldoen: computers van het merk van de eerste lijn; CPU: INTEL I5-III generatie of hoger; geheugen: 4G of hoger; HDD: 500G of hoger; met seriële poort:bedieningsinstrumentDisplay: LED-LCD-scherm van meer dan 20 inch, resolutie van meer dan 1600*900; Windows XP-systeem.

12- Uitgerust met een vlakke liniaal en een sensor: meet de warpage.

13. Uitgerust met twee monstertanks

14De testoven heeft een afmeting van L2245 × W1500 × H1600 (mm).

15. Beheersdoos grootte: L500×W500×H1200 (mm), de beheersdoos wordt door de computer bestuurd.

4.Tde productkenmerken:Het gebruik van CNC-machine tools om te verwerken en te vormen, de boogvorm is mooi en royaal. Het heeft de kenmerken van schoonheid, anti-roest en anti-corrosie.Andere onderdelen zijn vervaardigd van 45* staal met verdikte oppervlakte/SUS304 roestvrij staal.
