Vernietigende test uitgevoerd op isolatiemateriaal om bovenstaande situatie te simuleren

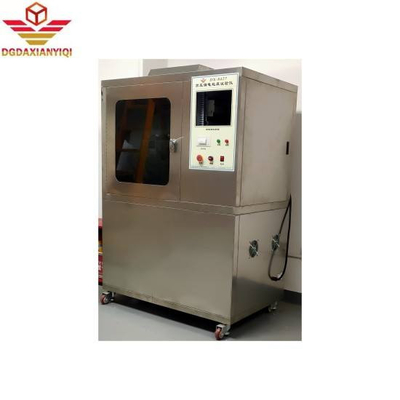

DX8352 Testmachine voor het detecteren van lekken

Inleiding:

Grondbeginsel:Onder invloed van vochtige omgevingen en onzuiverheden op elektrische producten kan er een isolatielekken ontstaan tussen geladen delen van verschillende polariteiten of tussen geladen delen en geaard metaal.De gegenereerde boog kan storing en kortsluiting van het elektrisch apparaat veroorzaken, corrosie van het materiaal door ontlading, en zelfs tot brand leiden.

De lekproef is een destructieve proef die op isolatiemateriaal wordt uitgevoerd om de bovenstaande situatie te simuleren.Het experiment bestaat erin een bepaalde spanning toe te passen en een bepaald volume besmette vloeistof te laten vallen (00,1% NH 4 CL) op een vaste hoogte (35 mm) gedurende 30 seconden op het oppervlak van een vast isolatiemateriaal, tussen platina-elektroden van een bepaalde afmeting ((2 mm × 5 mm),om de tolerantie van het vaste isolatiemateriaaloppervlak te beoordelen onder de gecombineerde werking van een elektrisch veld en een besmet medium, en om de relatieve traceringsindex (CT1) en de traceringsweerstandsindex (PT1) te bepalen.

Gedetailleerde beschrijving van de technische parameters:

Voldoet aan de norm: Voldoet aan de voorschriften van de GB/T4207-testnorm.

Met behulp van een rechthoekige platina-elektrode bedragen de krachten die door de twee elektroden op het monster worden uitgeoefend, respectievelijk 1,0 ± 0,05 N.

De toegepaste spanning kan tussen 100 en 600 V (48-60 Hz) worden ingesteld.Wanneer de kortsluitingstroom in het testcircuit gelijk is aan of groter is dan 0.5A, gedurende 2 seconden vasthouden, zal het relais werken, de stroom afsnijden en aangeven dat het testobject niet gekwalificeerd is.

De tijdconstante van de druppelinrichting kan worden ingesteld, waardoor het druppelvolume van 44-50 druppels/cm3 en het druppeltijdinterval van 30 ± 5 seconden nauwkeurig worden geregeld.

Elektrode: twee rechthoekige platina-elektroden met een doorsnede van 2 mm × 5 mm. Eén rand heeft een helling van 30 °.

Oppervlakkestoot: 1,0 ± 0,05 N

Testspanning: 100-600V

Maximale teststroom: 3A

Afstand tussen twee elektroden: 4,0 mm

Afvalapparaat: afvaltijdinterval kan willekeurig worden ingesteld

Volume van de testkamer: 0,5 m3,diepte 60 x breedte 95 x hoogte 90 cm

Externe afmetingen: diepte x breedte x hoogte: 61x 120x 105cm

Materiaal van de buitenste doos: spiegelroestvrij staal.
