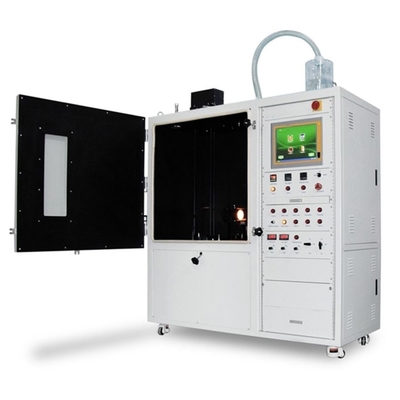

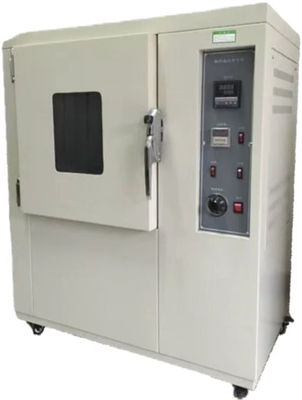

Plastic Smoke Density Testing Machine voor het meten van de specifieke optische dichtheid van geproduceerde rook

DX8368 Plastic rookdichtheid testmachine

1, Voldoen aan de normen: Voldoen aan de eisen van GB8323.2-2008 "Plastics Smoke Generation Part 2: Single Chamber Method for Determination of Smoke Density" en ISO5659.2-2006 "Generatie van plastic rook Deel 2: Eenkamermethode voor de bepaling van de optische dichtheid"

2, Toepassingsgebied: geschikt voor het meten van de specifieke optische dichtheid van rook die tijdens de verbranding van kunststof ontstaat en het nemen van de maximale specifieke optische dichtheid als testresultaat.Het wordt gebruikt om de rookprestaties van kunststoffen onder bepaalde omstandigheden te evalueren..

De plastic rookdichtheidstester is een nieuw type testapparatuur die is ontwikkeld op basis van de in de norm GB/8323 gespecificeerde technische voorwaarden.2-2008 en ISO5659-2 "Generatie van plastic rook - Deel 2: Eenkamermethode voor het meten van de rookdichtheid".

3, Hoofdparameters: het hele instrument bestaat uit een gesloten testkamer, een fotometersysteem, een stralingsconus, een verbrandingssysteem, een ontstekingsapparaat, een testdoos, een beugel,een temperatuurmetingsinstrumentHet circuit is ontwikkeld met behulp van een microcontroller, met een hoge technische inhoud en stabiele prestaties.Dit instrument is geschikt voor alle kunststoffen en kan ook worden gebruikt voor de evaluatie van andere materialen (zoals rubber)Het wordt veel gebruikt in productiefabrieken en onderzoeks- en testunits in de kunststof- en vaste materialenindustrie.

1Testbox: De voordeur is voorzien van een venster en een ondoorzichtige zonnebescherming die de beweging van het venster kan blokkeren.

De onderkant van de vierkante doos is voorzien van explosiebestendige aluminiumfolie om overdruk te voorkomen.met een totale oppervlakte van 81000 mm2De doos is uitgerust met een interne drukregulatie.

Lichtraam: er zijn twee Ø 75 mm lichtraam op de bovenkant en de onderkant, and a 9W circular electric heater is installed below the light window to ensure the temperature of the upper surface of the light window (50℃~55℃ is suitable) to minimize the smoke concentration on the surfaceHet bovenste lichtvenster bevindt zich bovenaan de testbox en een 8 mm dik optisch platform is om het lichtvenster buiten de testbox geïnstalleerd.Het optische platform is vast Intern afmetingen: hoogte 914 mm x breedte 914 mm x diepte 610 mm

met een Ø 15 mm metalen staaf die het vaste platform en de testbox kan verbinden.

Buitenste afmetingen: hoogte 16800 mm, breedte 14500 mm, diepte 850 mm (deze afmeting is uitsluitend ter referentie)

Materiaal: Samengesteld uit drie lagen: buitenste laag van 1,5 mm dikke stalen plaat, elektrostatisch bakken bij hoge temperatuur van witte verf, middelste laag van 60 mm dikke asbestlaag, binnenste laag van 1.2 mm dik USU304 roestvrij staal, hoge temperatuur elektrostatisch bakken zwarte verf, gemakkelijk te reinigen.

Luchtinlaat en -uitlaat: de luchtinlaat is aan de bovenkant van de testkist geïnstalleerd, met een diameter van Φ 65 mm, en wordt in zowel gesloten als gesloten toestand aangestuurd door een magnetoventil met flenster.De uitlaat is onderaan links geïnstalleerd, met een diameter van Φ 80 mm, bediend door een magnetoventil met flenzen, zowel in gesloten als gesloten toestand, en voorzien van een uitlaatventilator.

2Opto-elektronisch meetsysteem: bestaande uit stroomvoorziening, fotomultiplierbuis, versterkende transparante film, sluiter, filter, neutrale transparante film, lens, optisch systeem, donkere doos,lichtbron, en licht raamverwarmer.

Lichtbron: bestaat uit een gloeilamp van 6,5 V, een transformator die stroom levert (input 220 V, uitgang 6,5 V) en een variabele weerstand.

Installatie: De lamp wordt in een ondoorzichtige donkere doos aan de onderkant van de testdoos geïnstalleerd, bestaande uit een lichtbron, een convexe lens, een lichtverwarming en een optisch venster.

Verlichtingsvensteractuator: aangedreven door AC220V, omgeven door een weerstandsdraad van 9 W, om ervoor te zorgen dat de temperatuur van het oppervlak van het lichtvenster (50 °C ~ 55 °C) geschikt is.

Convexe lens: met een diameter van 51 mm is deze aangepast en gekalibreerd om een ring met een diameter van 51 mm te vormen zonder andere lichtstralen buiten de ring.

Optisch venster: samengesteld uit een ongehinderde transparante film en een donkere doos.

Fotodetector: bestaat uit een fotomultiplierbuis, versterkingsfilter, sluiter, filter, neutraal filter, convexe lens, optisch venster, enz.

Parameters van de fotomultiplierbuis: spanning: DC 1000V, stroomtoevoer: 12V invoer, 0-1200V2mA uitvoer

Opto-elektronisch systeemverwerking: De fotodetector is een fotomultiplierbuis verbonden met een A/D-nummersjabloon en verwerkt door een microcomputer met meervoudige versterking.Kan de doorstroming van de overeenkomstige optische dichtheid in de tijd continu meten, wat 5 hoeveelheden spectraal gevoelige reactie is, vergelijkbaar met de reactie van het blote oog en donkere stroom onder 0,001 uA.De minimale gevoeligheid van een fotomultiplierbuis kan 100% worden afgelezen via een 0.5 neutraal filter en een ND-2-versterkingsfilter op het optische pad.

Versterkingsfilter: ND-2.0 met een doorlaatbaarheid van 0,95% en A lichtbron kleurtemperatuur K=2854.

Lichtpoort: wordt gebruikt voor afwijking en correctie van 0% doorlaatbaarheid.

Filter: ter compensatie van het filter zijn er in totaal 11 stukken met optische dichtheden variërend van 0,1 tot 1,0 en 2.0.

Neutraal filter: ND-0.5Een lichtbron met een kleurtemperatuur van K=2854.

Convexe lens: met een diameter van 51 mm kan de directe lichtstraal worden gefocust op een kleine sterke plek op de transparante plaat tussen de bovenste en onderste donkere dozen.

Kalibratie van optische systemen: detectie met behulp van een neutraal filter met een optische dichtheid van 3,0 en een golflengte van 550-650 nm.

3. Stralingsconus: samengesteld uit verwarmingselementen met een nominale vermogen van 2600 W, die in staat zijn om 10 kW/m2 tot 50 kW/m2 stralingsintensiteit te leveren in het midden van het monsteroppervlak.Bij het testen van de straling op twee andere posities op 25 mm afstand van het middelpunt van het monster, mag de straling op deze twee plaatsen niet lager zijn dan 85% van de straling in het midden van het monster.

Stralingskegelverwarmer: aangedreven door een onafhankelijke energiebron, met een isolatie-transformator met een vermogen van 3000 W. De temperatuurregeling is gebaseerd op thyristorregeling met snelle cyclus,met een temperatuur van ± 2 °C.

Warmtestroommeter: een vlak oppervlak met een bereik van 50 kW/m2 en een ontvangende stralingsoppervlakte met een diameter van 10 mm. Het oppervlak is bekleed met mat zwart en wordt gekoeld door waterkoeling.

4. ontsteking: De ontstekingsnozzle bestaat uit Φ gemaakt van 4,0 mm opening koper buis, de vlam lengte en horizontale meting zijn 30 mm.

Gasvoorziening:

Gasbron: zuiverheid van 95%, gas gemengd met propaan en lucht, druk 170 Kpa

Propaanstroommeter: 1-100 cm3/min

Algemene prestaties:

Luchtstroommeter: 5~500 cm3/min

Translucentieoplossing: 0,0001%;

Meetspectrum: 0-100%; automatisch versnellingsschakelen tijdens de meting.

Meetsnauwkeurigheid: ± 3%;

Werkspanning: AC200-240V 50 Hz;

Omgevingsvochtigheid: kamertemperatuur -40 °C

Werkomgeving: Wanneer het instrument werkt, moet het direct zonlicht vermijden en mag er geen gedwongen luchtstroom zijn.

Metingssoftware: gebaseerd op Windows XP-besturingsinterface en LabVIEW-stijl.evenals een Chinese en Engelse handleiding.
