Verticale en horizontale verbrandingstestmachines voor kunststoffen en kunststofcomponenten voldoen aan de eisen van UL94

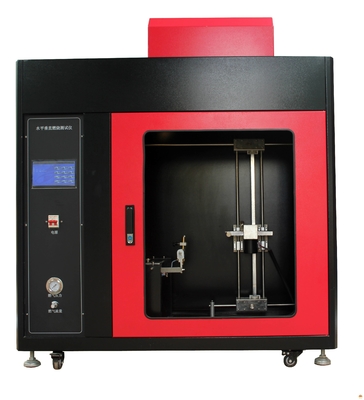

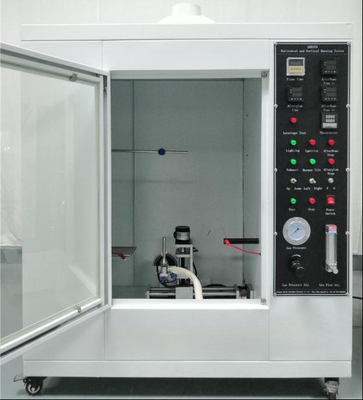

DX8379 Verticale en horizontale verbrandingstests machines voor kunststoffen en kunststofcomponenten

Toepassingsgebied:

Voornamelijk gebruikt om de niet-brandbare prestaties van kunststoffen of films te bepalen onder directe verbranding van een gespecificeerde vuurbron om hun brandwerendheid te bepalen.

Voldoet aan normen:

Voldoet aan de vereisten van UL94 en GB/T2408 testnormen. GBT5169.1

Verbrandingskamer:

De behuizing is groter dan 1 kubieke meter en wordt verwerkt en gevormd met CNC-werktuigmachines. De cirkelvormige boogvorm is mooi en genereus. SUS304 roestvrij materiaal/bakverf heeft de kenmerken van schoonheid, roestpreventie en corrosiepreventie.

De bovenkant van de behuizing is uitgerust met een ventilatie- en rookafzuigsysteem, dat het uitlaatgas na voltooiing van de test naar buiten kan afvoeren; Tijdens het experiment was het systeem in een gestopte toestand.

Er is een gehard glazen observatievenster aan de voorkant van de behuizing dat tijdens het testproces kan worden afgedicht, waardoor de testsituatie gemakkelijk kan worden waargenomen.

Verbrandingsbrander:

Onze zelfgemaakte brander voldoet volledig aan de vereisten van ASTM D 5025-99

Standaard vermogen: 500W instelbaar, geschikt voor verticale en horizontale verbranding.

De diameter van het mondstuk is 9,5 ± 0,03 mm, de lengte van het mondstuklicht is 160 ± 0,05 mm en de hoogte van het mondstuk vanaf de luchtinlaat is 100 ± 10 mm

Spuit hoek: horizontaal instelbaar op 90 graden en verticaal op 45 graden, natuurlijke aanzuiging, met een binnenste vlam van 12-40 mm en een buitenste vlam van 20-125 mm, instelbaar.

Stoommondstuk: Ф 0,9 ± 0,03 mm,

Vlamhoogte: 20 ± 20.

Temperatuurmeetsysteem:

Thermische sensoren (koperen leidingen en thermokoppels) - De leidingstructuur moet elektrolytisch koper zijn met extreem hoge geleidbaarheid. Lengte is 19,14 ± 0,02 mm

K-type thermokoppel met een draaddiameter van 0,5 mm.

De intelligente PID-temperatuurregelmeter is afgestemd op het K-type thermokoppel. De aflezing kan met 1000 ℃ worden verhoogd.

Het gehele testsysteem is verplaatsbaar en wordt in de testbox geplaatst voor temperatuurmeting.

Uitgerust met een elektronische stopwatch: nauwkeurig tot 0,1 S (als back-up tijdens temperatuurkalibratie)

Belangrijkste armaturen:

Testbeugel: gemaakt van roestvrij staal, verdeeld in horizontale beugel en verticale beugel. De verticale beugel is parallel aan het vlak waar de spuitlamp zich bevindt en het observatievenstervlak, waardoor het gemakkelijk te observeren en te bedienen is.

Wigframe: Voeg wiggen toe, monteer de spuitlamp op de wiggen zoals vereist, en maak het gemakkelijk om te bewegen terwijl u nauwkeurig terugkeert naar de aangewezen positie.

Voorzien van een set linialen die de interne en externe vlammen bij horizontale en verticale verbranding kunnen meten.

Voorzie een roestvrijstalen liniaal met een precisie van 500 mm tot 1 mm voor testdoeleinden.

Standaard specificaties monster: 125 mm lang, 13 mm breed, 3 ＜ dikte ＜ 13 mm (of volgens testnormen)

Besturingssysteem:

Het relaisbesturingssysteem maakt gebruik van bekende binnenlandse/buitenlandse merken voor alle componenten, wat de kwaliteit garandeert en tegelijkertijd de nauwkeurigheid van de test beter garandeert.

Brandtijdmeting: Wanneer het brandmondstuk de aangewezen positie bereikt, wordt de sproeitijd automatisch geregistreerd (volgens de voorschriften, bijvoorbeeld 15 seconden branden). De tester observeert de ingestelde tijd en beweegt het mondstuk automatisch weg wanneer de sproeitijd het moment bereikt.

Houdt verbrandingstimer aan: Wanneer de bovenstaande brandstoftimer bereikt, telt deze timer automatisch; Als binnen een gespecificeerde tijd (bijvoorbeeld 15 seconden stoppen met de brandstoftoevoer), tijdens dit proces, als de vlam van het verbrande monster dooft, wordt een tweede verbranding uitgevoerd en wordt het eerste verbrandingsproces herhaald.

Vertraagde verbrandingstimer: Als het niet dooft binnen de gespecificeerde tijd in de vorige stap, start dan een andere vertraagde verbrandingstimer. Als het dooft binnen de gespecificeerde vertraagde brandtijd, herhaal dan de eerste brandtest. Als het niet dooft binnen de gespecificeerde tijd, wordt de test direct als mislukt beoordeeld.

Gasstroombereik: 10-1000 ml/min;

Ontstekingsmethode: Hoogspanning elektronische ontsteking.

Dit apparaat wordt in een niet-geventileerde omgeving geplaatst voor testen.

Hoe UL94HB, UL94-V0, UL94-V1, UL94-V2 te begrijpen

De vlamvertragende classificatie van kunststoffen neemt geleidelijk toe van HB, V-2, V-1 naar V-0:

UL94V0, V1, V2 zijn verschillende vlamvertragende graden, en hun niveaus zijn verschillend. De testmethoden voor vlamwerendheid zijn ook verschillend, en de normen voor testen en beoordelen zijn ook verschillend

De testmethode voor V0 is om het testobject 45 graden te kantelen, het te ontsteken met een alcoholbrander, de ontstekingsbron te verwijderen en het binnen 10 seconden uit te doen

De testmethoden voor V1 en V2 zijn hetzelfde als V0, maar het verschil is dat na het verplaatsen naar open bron, de uitschakeltijd langer is dan V0,

Dat wil zeggen, V0 heeft een geschikte vlamvertraging, V1 staat op de tweede plaats, V3 op de derde plaats, en V4 heeft dezelfde vlamvertraging als niet-vlamvertragers

HB: De laagste vlamvertragende classificatie in de UL94-standaard. Vereist een verbrandingssnelheid van minder dan 40 millimeter per minuut voor monsters van 3 tot 13 millimeter dik; Monsters van minder dan 3 millimeter dik hebben een verbrandingssnelheid van minder dan 70 millimeter per minuut; Of dooft voor het 100 mm merkteken.

V-2: Na het uitvoeren van twee verbrandingstests van 10 seconden op het monster, dooft de vlam binnen 30 seconden. Kan katoen onder 30 cm ontsteken.

V-1: Na het uitvoeren van twee verbrandingstests van 10 seconden op het monster, dooft de vlam binnen 30 seconden. Kan katoen onder 30 cm niet ontsteken.

V-0: Na twee verbrandingstests van 10 seconden op het monster, dooft de vlam binnen 10 seconden. Er mogen geen brandbare materialen vallen.

Voldoet aan normen: Voldoet aan de testvereisten van GB/T2408-2008, GB13488, ISO1210, UL94 V-0 V-1 V-2, ASTM D635, D4804, 3801, IEC707 en IEC 60695-11-10:1999 normen.
