Testmachine voor het testen van warmdraad voor elektrische producten om de stabiliteit van elektronische en elektrische producten te testen

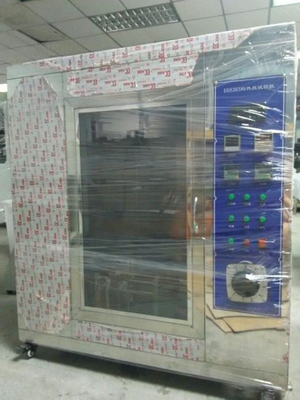

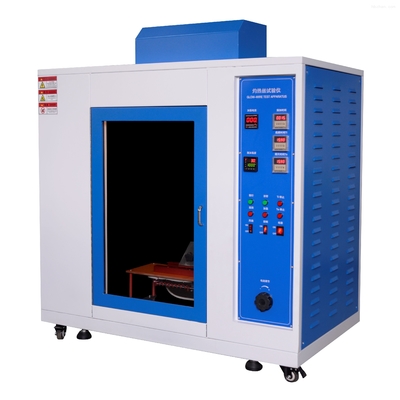

DX8383 Hitte draad testmachine

Introductie: De hittedraadtest is . De hittedraad zelf is eigenlijk een weerstandsdraadring met een vaste specificatie. Tijdens de test moet deze door elektriciteit tot de gespecificeerde temperatuur worden verwarmd, zodat de bovenkant van de hittedraad het monster gedurende de vereiste tijd contacteert, en vervolgens kan de toestand ervan worden waargenomen en gemeten. Het testbereik is afhankelijk van de specifieke testprocedure.
Toepassingsgebied: De hittedraad testmachine is voornamelijk geschikt voor het uitvoeren van brandgevaarstests op elektrische, elektronische producten, huishoudelijke apparaten en hun componenten, waarbij de thermische belasting wordt gesimuleerd die wordt veroorzaakt door warmtebronnen of ontstekingsbronnen zoals hete componenten of overbelastingsweerstanden in een korte periode. Het is ook geschikt voor vaste elektrische isolatiematerialen of andere vaste brandbare materialen.
Voldoet aan normen: Ontworpen en vervaardigd in overeenstemming met de vereisten van de "Glow Wire Test Method" in GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, UL817 normen.
Technische parameters:
1. Testkamer volume: 0.5M³, diepte x breedte x hoogte: 60x 95x 90cm
2. Afmetingen: diepte x breedte x hoogte: 61x 120x 105cm
3. Gloeidraad: Een ring met een diameter van 4,0 mm is gemaakt van nikkel/chroomdraad
4. Temperatuurmeetapparaat: 0,5 mm gepantserde fijne draad thermocouple, bestand tegen hoge temperaturen van 1050 ℃
5. Verwarmingsstroom: Bij een temperatuur van 960 ℃ is de stroom tussen 120~150A
6. Kracht uitoefenen op de test: 0,8~1,2N, en de indrukdiepte beperken tot minimaal 7 mm
7. Timer: Een timer voor de duur van de ontsteking (Ti) en de blustijd (Te). Bereik: 0~99,99S
8. Gloeidraad: 4 mm±0,04 mm Ni/Cr (80/20) speciaal ontworpen ring, horizontaal stilstaand;
9. Thermocouple: 0,5 mm geïmporteerde K-type thermocouple, gepantserde mantel hittebestendig tot 1100 ℃;
10. Elektrische verwarmingstemperatuur van de hittedraad: 500 ℃~960 ℃ (digitale weergave kan worden ingesteld), temperatuurschommeling<3 ℃;
11. Druk van het testmonster op de hittedraadtest: 1,0N ± 0,1N (instelbaar volgens de werkelijke situatie);
12. Maximale penetratiediepte: 7 mm ± 0,5 mm (instelbaar volgens werkelijke omstandigheden);
13. Bewegingssnelheid testmonster: 10 mm/s~25 mm/s.
14. Ernstniveau: De voorkeurswaarden voor de duur van de toegepaste testvlam (ta) zijn: 5s, 10s, 20s, 30s, 60s, 120-1s;
15. Vlamhoogte: De testvlamhoogte is 12 mm;
16. Gasbron: testgas (door de gebruiker te leveren).
17. Materiaal buitenkast: Spiegel roestvrij staal.
Testmethode: Verwarm de standaard weerstandsdraadring tot de gespecificeerde temperatuur, en laat vervolgens de hittedraad en het testmonster contact maken met de stekker, het stopcontact, rubber, plastic en andere producten onder de testomstandigheden.
Overeenkomstige testmethode voor de hittedraad verbrandingstester:
Testmethode voor de ontvlambaarheid van gloeidraden voor eindproducten (IEC 60695-2-11:2000/GB/T 5169.11-2006)
Testmethode voor de ontvlambaarheid van materialen met gloeidraden (IEC 60695-2-12:2000/GB/T 5169.12-2006)
Testmethode voor de ontstekingsprestaties van materialen met behulp van hittedraad (IEC 60695-2-13:2000/GB/T 5169.13-2006)
Ontvlambaarheidsindex GWFI, GWFI - Glow wire flammability index
De maximale testtemperatuur van een testmonster met een gespecificeerde dikte in drie opeenvolgende tests moet voldoen aan een van de volgende voorwaarden:
a) Binnen 30 seconden na het verwijderen van de hittedraad doven de vlam of de hitte van het testmonster, en het verpakkingspapier dat onder het testmonster is geplaatst, ontbrandt niet;
b) Het testmonster ontbrandt niet.
GWIT, GWIT - Glow wire ignition temperature
Een temperatuur die 25K hoger is dan de hoogste temperatuur aan de bovenkant van de hittedraad die een testmonster van de gespecificeerde dikte niet ontbrandt in drie opeenvolgende tests (30K hoger tussen 900 ℃ en 960 ℃).
Monstervereisten: Het SGS Materialen Laboratorium heeft de volgende vereisten voor testmonsters:
Het monster moet een voldoende groot vast plat deel hebben, en het testvlak moet tijdens het testen verticaal worden gehouden.
De testmonsters kunnen op verschillende manieren worden gemaakt:
Spuitgieten, injectiegieten of gieten, of snijden uit afgewerkte onderdelen zoals plaatmetaal met een voldoende groot oppervlak.
De afmetingen van het platte deel moeten zijn: lengte: ≥ 60 mm, breedte (binnen de klem): ≥ 60 mm
Volgens de vereisten van dit experiment vereist het evalueren van ontvlambaarheid meestal een set van 10 testmonsters.
ernstniveau
1. De Glow Wire Flammability Index (GWFI) moet worden geselecteerd uit de volgende testtemperaturen
Testtemperatuur/℃: 550/600/650/700/750/800/850/900/960
2. De ontstekings temperatuur van de hittedraad (GWIT) moet worden geselecteerd uit de volgende testtemperaturen
Testtemperatuur/℃: 500/550/600/650/700/750/800/850/900/960
Evaluatie van resultaten:
1. Evaluatie van Glow Wire Flammability Index (GWFI) Resultaten
Als het testmonster niet ontbrandt of voldoet aan de volgende twee voorwaarden, wordt het als geslaagd voor deze test beschouwd
a) Als de vlam of gloeidraad van het testmonster dooft binnen 30 seconden na het verwijderen van de gloeidraad
b) Het verpakkingspapier ontbrandt niet
Als een of beide van de bovenstaande voorwaarden niet zijn voldaan, kies dan een lagere testtemperatuur en herhaal de test met een nieuw testmonster.
Als aan beide bovenstaande voorwaarden tegelijkertijd is voldaan, selecteer dan een hogere testtemperatuur en herhaal de test met een nieuw testmonster.
De test moet worden herhaald bij de hoogste testtemperatuur wanneer het testmonster voldoet aan de voorwaarden a) en b).
Om de maximale testtemperatuur te bepalen die voldoet aan de voorwaarden a) en b) voor drie opeenvolgende tests in GWFI.
2. Evaluatie van Glowing Wire Igniting Temperature (GWIT) Resultaten
De ontstemmingstemperatuur van het testmonster tijdens de toepassing van de hittedraad moet worden bepaald, en de testtemperatuur die 25K (30K tussen 900 ℃ en 960 ℃) hoger is dan de hoogste temperatuur aan de bovenkant van de hittedraad die het testmonster niet ontbrandt in drie opeenvolgende tests moet worden geregistreerd als GWIT
Voorzorgsmaatregelen bij het gebruik van de hittedraad testmachine:
1. De gebruiker van de hittedraad testmachine moet zorgen voor een stabiele stroomvoorziening, anders kunnen overmatige spanningsschommelingen de temperatuurveranderingen beïnvloeden.
2. Thermocouples worden alleen gebruikt voor temperatuurkalibratie in experimenten. Na kalibratie, markeer ze op de ampèremeter voor de volgende test. Wanneer de temperatuur daalt tot kamertemperatuur, verwijder de thermocouple voorzichtig van de hittedraad en start het experiment.
3. De hittedraad mag niet langdurig bij hoge temperaturen werken om de levensduur van de thermocouple te verkorten. Na elk gebruik moet de stroom tijdig worden verminderd en moet de stroom worden uitgeschakeld.
4. Na elke test moet de verbrandingskamer worden gereinigd met uitgeschakelde stroom, en zorg ervoor dat thermocouples en hittedraden niet worden geraakt.
5. Na voltooiing van het experiment kunnen gebruikers de afzuigventilator gebruiken om de uitlaatgassen die tijdens de verbranding worden gegenereerd af te voeren, maar schakel de ventilator niet in tijdens het experiment om de testresultaten niet te beïnvloeden.
6. Indien onderhoud vereist is, met name voor de vervanging van de hittedraad, moet aandacht worden besteed aan het opnieuw vastdraaien van de schroeven die zijn aangeraakt, anders zal slechte verbinding de stroomkring beïnvloeden en hoge temperaturen op de interface genereren. Na het vervangen van onderdelen moeten gebruikers alle schroeven vastdraaien.
7. De hittedraad testmachine heeft een overtemperatuurbeveiligingsfunctie. Wanneer de ingestelde temperatuur is bereikt, wordt het verwarmingscircuit automatisch losgekoppeld. Daarom kan de vooraf ingestelde temperatuur niet lager zijn dan de normale werktemperatuur, anders kan deze niet normaal werken
Experimentele specificaties:
1. Doel: Het standaardiseren van de bediening, het onderhoud en het beheer van de hittedraad tester en het waarborgen van de normale werking ervan.
2. Toepassingsgebied: Geschikt voor vlamvertragend testen van plastic onderdelen voor diverse producten
3. Referentienorm: Volgens de testvereisten van relevante clausules in de GB/T5169.10-2008 "Basis testmethoden voor gloeidraad/gloeidraad - Gloeidraadapparaten en algemene testmethoden" norm;
Instrumentonderhoud en voorzorgsmaatregelen:
1. Elke week moeten onderhoud en beheer van instrumenten, evenals operationele controles van gerelateerde aanpassingssleutelfuncties, worden uitgevoerd en moeten er records worden bijgehouden.
2. De tester moet een stabiele stroomvoorziening hebben, anders kunnen spanningsschommelingen temperatuurveranderingen beïnvloeden.
3. Bij het uitvoeren van experimenten. We moeten een methode van langzaam verhogen en verlagen van de temperatuur hanteren. Wanneer we beginnen met het toepassen van stroom, moeten we het langzaam doen en de temperatuur niet in één keer te hoog laten stijgen! Op deze manier zal de gebruiksduur langer zijn, en de stroom moet geleidelijk worden verhoogd. Verhoog het niet in één keer met 90 of hoger. Een verhoging van 30-40A is in principe stabiel. Bij het toevoegen en afkoelen, verlaag ook langzaam de stroom en val niet in één keer naar nul. Snelle thermische uitzetting en krimp kunnen schade veroorzaken aan U-vormige verwarmingsdraden en gloeidraad thermocouples. Deze schade is onherstelbaar. Eenmaal beschadigd, moet het opnieuw worden aangeschaft
4. De hittedraad mag niet langdurig bij hoge temperaturen werken om de levensduur van de thermocouple te verkorten. Na elk gebruik moet de stroom tijdig worden verminderd en moet de stroom worden uitgeschakeld.
5. Na elk experiment moet de verbrandingskamer worden gereinigd onder stroomuitval, en let op dat de thermocouple en de gloeidraad niet worden aangeraakt.
6. Indien onderhoud vereist is, met name voor het vervangen van de hittedraad, is het belangrijk om de schroeven die zijn aangeraakt vast te draaien, anders zal slechte verbinding de stroomkring beïnvloeden en hoge interface temperaturen genereren. Na het vervangen van onderdelen moeten gebruikers alle schroeven vastdraaien.
