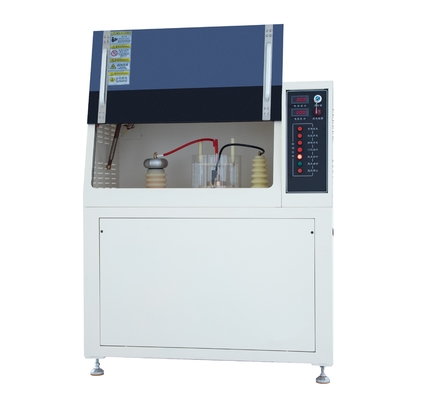

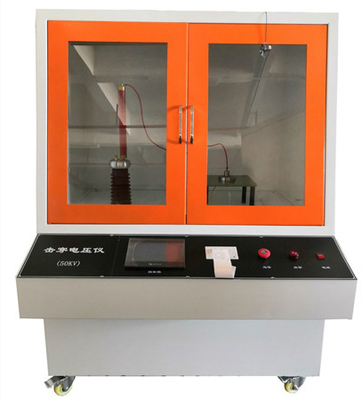

Elektrische sterkte-testmachine, geschikt voor solide isolatiematerialen zoals kunststof

DX8388 Elektrische sterkte-testmachine voor solide isolatiemateriaal (elektrische dielektrische sterkte-testmachine)

Voldoen aan de normen:

Voldoet aan de eisen van GB1408.1, IEC60243-1 "Testmethoden voor de elektrische sterkte van vaste isolatiematerialen - Tests bij de frequentie van de kracht", GB1408.2, IEC60243-2 "Test Methods for Electrical Strength of Solid Insulation Materials - Corresponding DC Voltage Test" GB/T1695-2005 "Determination of Power Frequency Breakdown Voltage Strength and Withstand Voltage of Vulcanized Rubber" GB/T3333, GB12656 en ASTM D149 testnormen.

Toepasselijke werkingssfeer:

Vooral geschikt voor vaste isolatiematerialen zoals kunststof, film, hars, mica, keramiek, siliconen, glas, isolerende verf, enz.Meting van de breuksterkte en weerstand tegen spanningstijd bij een vermogen frequentie (48-62 Hz) of overeenkomstige gelijkstroomspanning in lucht of vloeibare medium. Geschikt voor continue en uniforme versterking of stapsgewijze versterking, voert AC/DC-spanning op het monster toe tot de breuk, meet de breukspanningswaardeen berekenen de afbraaksterkte van het monster; Met behulp van een snelle spanningsverhoging verhoogt men de spanning tot de opgegeven waarde en houdt men het monster gedurende een bepaalde periode zonder storing.De gespecificeerde waarde op dit moment is de weerstandspanning van het monster.

Belangrijkste technische parameters:

1Testspanning: AC 0-50 kV continu verstelbaar DC 0-50 kV continu verstelbaar

2Transformatorvermogen: 10 KVA

3- Afbrekingsspanning: 0-50 kV

4Verhoging van de snelheid: verdeeld in 6 versnellingen: 50, 100, 200, 500, 1000, 2000 (KV/S)

5. Versnellingsregeling: voor elektrische automatische versnellingsregeling

6. Spanningsmetingsnauwkeurigheid: ≤ 2%

7Selectie van de lekstroom: 1-20 mA

8Testmethoden: gelijkstroomtest, wisselstroomtest

9. Versterkingsmethode: Automatische programmeerbare versterking

10Frequentie van stroomtoevoer: 50 Hz sinusgolf

11Stroomvoorziening: AC220V 50/60Hz

12Buitenafmetingen: lengte 1400*breedte 1040*hoogte 1500 mm

13Gewicht: 200 kg.

Standaardconfiguratie:

Testgasheer: één eenheid

Besturingsinrichting: één set

Testelektroden (GB 1408.1):twee sets

Testbrandstoftank: twee

Ontladingssysteem: één set

Beheersysteem: één set

Gegevensverzamelingssysteem: één set

Testsoftware: één set cd's

Computer van het merk: één set

Inktstraalprinter van merk: één set

Gebruikershandleiding: één exemplaar

Certificaat van kwalificatie van het product: één exemplaar

Gebruik:Neem de ontladingsstaaf uit en recht de telescopische staaf, voeg het andere uiteinde van de aarding clip in de metalen sonde stopcontact van de ontladingsstaaf,en vervolgens de aardingsclip vastklemmen aan de aardingsterminal A of B van het instrumentHoud de geïsoleerde handgreep zo ver mogelijk van de instrumentenhoes, sta, buig licht naar voren, open de glazen deur van de testkist,en gebruik de metalen sonde om contact op te nemen met de hoogspanningstransformer uitgang evenwicht bal, monsterelektrode en condensator hoogspannings-eind één voor één (indien nodig na voltooiing van de ontlading,gebruik een multimeter in het wisselspanningsbereik (AC20V-bereik) om te testen of de spanning tussen de elektrode en het menselijk lichaam kleiner is dan 36V, wat aangeeft dat de restspanning volledig is ontladen.)

Aandacht.Voor het opnemen van het monster na elk experiment moet het volledig worden ontladen.Tijdens het ontladen moet de contacttijd bij elk ontladen punt meer dan 2 seconden zijn.

Veiligheidsinstructies:

1De apparatuur moet voorzien zijn van een afzonderlijke beschermende gronddraad.Het aan de grond leggen van de beschermende aardingsdraad is voornamelijk bedoeld om de sterke elektromagnetische interferentie te verminderen die wordt veroorzaakt door de afbraak van het monster op het omringende gebiedHet kan ook voorkomen dat de computer de controle verliest.

2Het circuit van deze testapparatuur is uitgerust met meerdere beschermende maatregelen, met name overstromingsbescherming, spanningsverliesbescherming, lekbescherming, kortsluitbescherming,DC-testontladingsalarm, enz.

3. Aardingsvereisten: Er is een afzonderlijke aarding vereist en de aarding moet voldoen aan de nationale normen. De metalen staaf moet ten minste 1,5 meter onder de grond worden begraven.

4Het circuit van deze testapparatuur is uitgerust met meerdere beschermende maatregelen, met name overstromingsbescherming, spanningsverliesbescherming, lekbescherming, kortsluitbescherming,DC-testontladingsalarm, enz.

Productkenmerken

1. Onafhankelijke installatie-software die op het WIN XP/WIN7/WIN8-systeem draait, met een gebruiksvriendelijke interface en eenvoudige bediening

2Experimentele weergavecurve, automatische gegevensopslag, automatische zoekfunctie.

3. veelzijdig, kan worden gebruikt voor nauwkeurige, betrouwbare en veilige AC- en DC-tests.

4Computergestuurd experimenteel proces, automatisch oordeel stoppen, automatisch resetten.

5Meerdere beschermingsmaatregelen zoals overspanning, overstroom, kortsluiting, lekken en storingen.

Vermelding:

1Tijdens het experiment mag niet-gerelateerd personeel niet in de buurt komen, aangezien dit testinstrument hoge spanning kan genereren en ongetraind personeel de apparatuur niet mag gebruiken.Tijdens het experimentEr moet een toezichthouder zijn en niemand mag het alleen gebruiken in geval van onverwachte situatie.

2Als de apparatuur lang niet wordt gebruikt, moet de apparatuur eerst zonder belasting onder druk worden gezet, d.w.z. de bedrading van de hoogspanningselektrode uit de evenwichtbal worden verwijderd.Controleer de computer test interface om te zien of de hoge spanning normaal is.

3In geval van onverwachte situaties tijdens het experiment moet de stroom tijdig worden afgesneden en kan het experiment pas worden voortgezet nadat het probleem is opgelost.

4De apparatuur dient stabiel te worden geplaatst en de grond moet stevig zijn.

5De behuizing van het apparaat moet tijdens het gebruik aan een beschermende aardingsdraad worden bevestigd, zodat de veiligheid van de bedieners en de werking van de apparatuur wordt gewaarborgd.

6. Na gebruik van de apparatuur moet u alle delen van het systeem uitschakelen en de stroomkabel niet aansluiten of loskoppelen met elektriciteit.

7. Sluit de apparatuur aan volgens de voorgeschreven stroomtoevoerspanning. Zorg ervoor dat de bedrading van het circuit correct is. Anders zal het de apparatuur beschadigen.

8Het instrument moet binnen worden geplaatst en het laboratorium moet schoon, droog en vrij zijn van corrosieve stoffen.

9. Laat de kabel van de uitrusting niet aan de scherpe rand raken om te voorkomen dat de isolatie van de kabel krabt; laat de kabel niet onder zware voorwerpen drukken om te voorkomen dat de kabel breekt en brand veroorzaakt;Gebruik geen kabels om voorwerpen te trekken of vast te binden, omdat dit kan leiden tot storingen van de apparatuur als gevolg van kabelbreuk.

10. Laat de apparatuur niet besprenkeld raken met water, corrosieve gassen, brandbare gassen en brandstoffen.

11Verplaats het apparaat niet ondersteboven of tilt het apparaat niet met een hoek van meer dan 45°.

12Trek de stekker van het apparaat niet uit terwijl het draait.
