DX8427A AC/DC Corona verouderingstestmachine

DX8427A AC/DC Corona verouderingstestmachine

Experimentele analyse van siliconen rubber corona veroudering, onderzoek naar AC/DC corona veroudering kenmerken, composiet isolatiemateriaal corona veroudering experimentele apparatuur,organisch isolatiemateriaal corona verouderingstestsysteem, corona veroudering test box systeem,

Overzicht van de apparatuur:

Geschikt voor wetenschappelijke onderzoeksinstellingen, kan het ontwikkelde solide isolatiemateriaal corona-verouderingsresistentie-testsysteem verschillende corona-testomstandigheden bereiken.en kan tegelijkertijd corona verouderingstests uitvoeren op 5 monstersTegelijkertijd kan het systeem ook worden gebruikt voor de test van de spanningsweerstand van solide isolatiematerialen tegen corona-ontlading.Kan onder verschillende omstandigheden systematisch experimenteel onderzoek doen naar het corona-verouderingsverschijnsel van HTV-siliconrubberTegelijkertijd wordt verwacht dat de ontwikkeling van dit systeem een standaard testplatform biedt voor binnenlands onderzoek naar de corona-verouderingsresistentie van solide isolatiematerialen.Dit zal helpen bij het uitvoeren van onderzoek naar de corona-verouderingsresistentie kenmerken van verschillende solide isolatiematerialen.

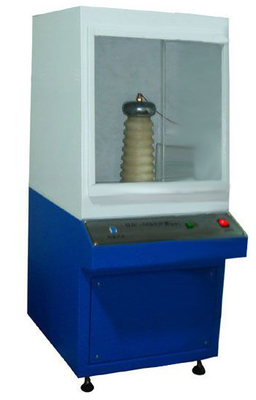

Hoofdbestanddelen:1) Corona-generatieapparaat, 2) Meetsysteem, 3) Beschermingssysteem, 4) Milieucontrole en -bewakingssysteem.Het werkelijke apparaat van het corona-verouderingstestsysteem voor vaste isolatiematerialen wordt getoond in figuur 1

Referentienormen voor apparatuur:

Zie de Amerikaanse ASTM D2275-14 teststandaard "Standaard testmethode voor oppervlakte-spanningsweerstand van vaste elektrische isolatiematerialen tegen gedeeltelijke ontlading (Corona) ".

Technische parameters:

(1) Corona-generatieapparaat:

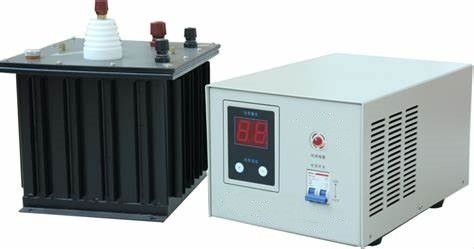

1Gebruik YDT-5/50 stroomfrequentie corona gratis test transformator, spanningsbereik: 0-50KV

2De spanningsregelaar keert automatisch terug naar nul.

3. Nulpositie sluiting, met automatische spanningsverhoging en -verlaging;

4. Geïmporteerde lekbeschermer, betrouwbare bescherming van de persoonlijke veiligheid;

5. overstromingsbescherming, drempel en andere veiligheidsbeschermingsfuncties;

6. Spanning- en stroomweergave, metingsnauwkeurigheid ± 0,2%, onderhoud van de breukspanning;

7. Experimentele elektrode: De elektrode neemt de traditionele naaldplaatmodus aan om de coronaontlading in het veld te simuleren. Een naaldelektrode van roestvrij staal met een kromme straal van 0.2 mm wordt gebruikt als bovenste elektrodeHet hele elektrodesysteem bestaat uit 5 sets naaldplaatelektroden.zoals weergegeven in figuur 3 (hoogspanningscondensatoren met olie ondergedompeld)

8Elektrode-afstand: 100 mm

9Aantal elektroden: 5

10De afstand tussen de naaldspitselektrode en het monster is verstelbaar, met een verstelbare afstand van 15 mm.

11. Nominaal vermogen van een hoogspanningstransformer: 5 KVA;

12Nominale invoer-/uitvoerspanning: 200V/50KV;

13Nominale invoer/uitvoerstroom: 20A/0,04A;

14- Besturingssysteem: PLC-besturing van Siemens

15. Vijf snelheidsopties voor versterking: 5V, 50V, 100V, 500V, 1000, 2000V kunnen willekeurig worden ingesteld;

16. Uitgerust met lekkage, overbelasting, kortsluiting, storing en hoge spanning bescherming functies;

17. Instrumentencomponenten: bestaande uit een elektrische contactspanningsregelaar, een bedieningskist, een beschermende weerstand en een elektrodebox;

18Dit apparaat kan corona veroudering uitvoeren, spanningsonderbreking, en weerstaan spanningsonderzoek tegelijkertijd;

19- Spanningsonderbreking uitgerust met elektroden van roestvrij staal van de categorieën 25 en 75 en een set hoogtemperatuurtestbank

20De corona verouderingstest is uitgerust met 5 sets naaldelektroden, koperen plaat elektroden en een set corona veroudering monster rekken

21Een set van professionele testsoftware.

22. Een reeks computers met een printer:

(2) Milieubeheermiddelen

1. Temperatuur sensor: Gebruik van Taiwan's P-T-100 high-precision sensor

2Temperatuur- en luchtvochtigheidscontrolemethode: gebalanceerde temperatuur- en luchtvochtigheidscontrolemethode (BTHC)

3Temperatuurbereik: -10 °C~150 °C kan worden ingesteld

4Vochtigheidsbereik 20-98% RH

5Temperatuur- en vochtigheidsregeling: ± 0,2 °C; ± 2,5% RH

6Eenvormigheid binnen de temperatuur- en luchtvochtigheidskamer: ± 0,5 °C tot ± 0,2 °C; ± 4,0% RH

7De resolutie van de regelaar is nauwkeurig: ± 0,01% °C; ± 1% R.H.

8Verwarmingssnelheid: ≥ 2,5 °C/min

9Koelingssnelheid: gemiddeld 1 °C/min

10Temperatuurafwijking: ≤ ± 0,5 °C bij -10 ~ + 99 °C, ≤ ± 1,0 °C bij 100 ~ + 150 °C

11Vochtigheidsdeviatie ± 2,5% RH (> 75% RH), ± 4,0% RH (≤ 75% RH)

12Hoogwaardig koudgewalst staalplaat buitenste bekleding materiaal, elektrostatische bakverf bij hoge temperatuur binnenste doos materiaal, roestvrij staalplaat (SUS304)

13- Warmte-isolatiemateriaal: polyurethaanfoom met een hoge dichtheid+glasvezel

14Het observatieruimte is een drielagig vacuümglas venster.

15Verlichting in de doos: breedhoekige projectieverlichtingsapparatuur, dubbele deuren met gesloten deuren

16Ruimte in de testbox: 500 * 500 * 600 mm

17De binnenwanden van de testruimte moeten met een spanningsweerstand van 50 KV worden geïsoleerd.

(3) Afmetingen van de AC/DC corona-verouderingstestmachine:

Corona generatie-apparaat grootte: 850 * 740 * 1500 mm;

Omgevingscontrolemechanisme: 700 * 1100 * 1700 mm;

(4) Gegevensverzamelingssysteem voor AC/DC corona verouderingstestmachine

1Met behulp van Advantech's 16-bits PCI high-precision data acquisition card bedraagt het signaalspanningsbereik ± 5V of ± 10V en is de steekproefsnelheid 3 ms/s.Kan tegelijkertijd meerdere corona stroom en spanning signalen verzamelen, en de meetresultaten naar de computer sturen voor verwerking.

2De vriendelijke LabView-softwareinterface kan de golfvorm van corona-spanning weergeven; het kan de ladinghoeveelheid van positieve en negatieve halve cycli van corona-ontladingsstroom weergeven,de trend van de ontladingsenergie in de loop van de tijd.

3Na het experiment kunnen de testgegevens in een rapport worden gegenereerd en worden afgedrukt of opgeslagen.

(5) Hoofdaccessoires van AC/DC corona-verouderingstestmachine

1. 1 corona-generator

2. 1 milieubeheersinrichting

3Eén merkcomputer.

4Een set van professionele verzamelsoftware.

5Zet er een in.
