Productdetails:
|
| Standaard: | GB/T 3048.1-2007, GB/T 3048.7-2007 | Toepassingsgebied: | met een vermogen van niet meer dan 10 W, |
|---|---|---|---|
| Testspanning: | 0~6000v verstelbaar | Teststroom: max.: | 2A |
| Stroomvoorziening: | 220v 50/60hz | Materiaalgewicht: | 120 kg |
| Materiaalgrootte: | L1300mm*W800mm*H1700mm | ||
| Markeren: | Hoogspanningslekketestmachine,Draadkabel Lekdetectietester,Hoogspanningsdraadtestapparatuur |
||

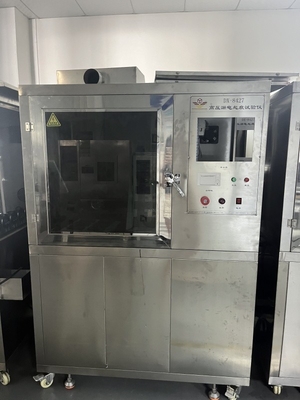

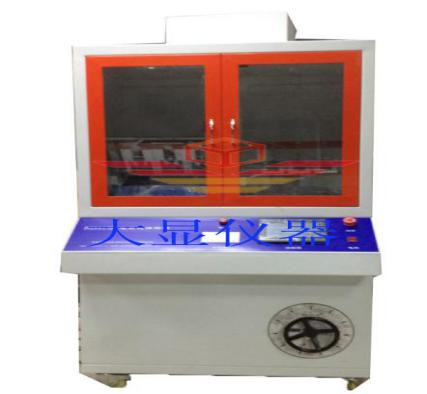

DX842B WTester voor lekmarkering van hoogspanningsdraden en -kabels
![]()
Overzicht:Gebruikt om het vermogen van draden en kabels te testen om elektrische spoorvorming te weerstaan. Simuleer de werkelijke omgeving en spuit een natriumchlorideoplossing van 0,1% met een bepaalde snelheid en stroomsnelheid op een verticaal geplaatst monster. Pas tegelijkertijd een hoge spanning toe. Als de monsterstroom tijdens deze cyclus 1A niet overschrijdt, zal het monster niet doorbranden, zal er geen continue boog zijn tussen de elektrode en de aarde, en zal er geen doorslagverschijnsel in het monster zijn, dan wordt het monster als gekwalificeerd beschouwd. Geschikt voor enkeldraadkabels en kan ook worden gebruikt voor detectie van meeraderige kabels.
Toepassingsgebied: het wordt gebruikt voor het vermogen van draden en kabels om schade veroorzaakt door elektrische sporen veroorzaakt door oppervlaktelekkage onder vuile omstandigheden te weerstaan.
Naleving van normen: voldoen aan de vereisten van GB/T 3048.1-2007 testmethoden voor elektrische eigenschappen van draden en kabels en GB/T 3048.7-2007 testmethoden voor elektrische eigenschappen van draden en kabels: Deel 7: Teststandaardvereisten voor weerstand tegen elektrische sporen.
Apparatuursamenstelling en kenmerken: elektrische regelcomponent, sproeiapparaat, hoogspanningsgenerator, spanningsregelaar en vloeistofopvangapparaat voor afvalwater; De buitenkant van de apparatuur is gemaakt van roestvrij staal, en het interieur is afgedicht met corrosiebestendige en isolerende epoxyplaten, waardoor elektrische lekkage en vervuilende vloeistoffen effectief worden voorkomen die de metalen behuizing aantasten.
Het is een van de hoofdproducten van ons bedrijf. Het is gezamenlijk ontwikkeld door ons bedrijf en het Guangzhou CVC kabeltestcentrum. Het maakt gebruik van PC+PLC intelligente technologie om de sproeicyclus en het maximale aantal sproeibeurten automatisch te meten en te regelen. De testgegevens kunnen worden opgeslagen en afgedrukt; Het sproeibesturingsgedeelte is gemaakt van een roestvrijstalen kast, en het sproeibad is gemaakt van transparante acrylplaat als kristal, wat mooi en elegant is. Het instrument is gehumaniseerd in ontwerp, eenvoudig in bediening, gemakkelijk te gebruiken en veilig om de sporen van hoogspanningslekkage te tonen met een fabrieksverkoopspanning van 5000V.
Technische parameter
Testspanning: 0~6000v instelbaar
Teststroom: max. 2A
Alarmstroom: 1 A
Spanningsregelaar: 10KVA Uitgang 0~250v
Hoogspanningstransformator: 10KVA Uitgang 0~5000v
Elektrode klem: gemaakt van puur koper
Isolatieframe voor monster: gemaakt van hoge isolatie Teflon
Vloeistofsproeiapparaat: sproeibereik 1,2m, sproeisnelheid 3m/s, sproeivolume 0,5mm/min
Overstroomdetectieapparaat: de hooggevoelige stroomonderbreker wordt gebruikt. Wanneer de lusstroom de ingestelde waarde overschrijdt, wordt de voeding automatisch uitgeschakeld en wordt het alarmsignaal uitgevoerd
Besturingssysteem: Gebruikt PLC-besturing + Weinview touchscreen precisiebesturing, met nauwkeurige sproeibeurt, nauwkeurige timing, eenvoudige bediening en automatische gegevensregistratie, zonder opname en berekening.
Lekbeveiligingsapparaat: de apparatuur is uitgerust met een hooggevoelig lekdetectieapparaat, dat de voeding onmiddellijk kan uitschakelen en alarm kan slaan wanneer er lekkage van de behuizing of overstroom optreedt, waardoor de persoonlijke veiligheid van de operator en de betrouwbaarheid van de apparatuur effectief worden beschermd.
Interne behandeling: het interieur is afgedicht met corrosiebestendige en isolerende epoxyplaat, die het effect heeft van isolatie en corrosiewering
Afmetingen apparatuur: L1300mm*B800mm*H1700mm
Voeding: 220V 50/60hz
Gewicht apparatuur: 120kg
