Met een vermogen van niet meer dan 50 W

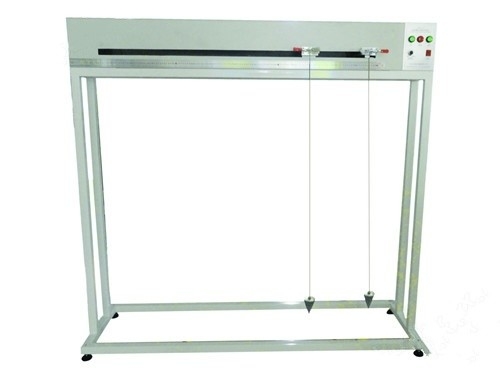

DX8308 statische draadbuigtoetsmachine

Toepasselijke werkingssfeer:

voornamelijk geschikt voor het detecteren van de dynamische buigingstest van rubbergeïsoleerde en omhulde zachte kabels onder belasting,en de volgende draad- en kabelfouten tijdens de test detecteren en de machine stoppen.

Voldoen aan de normen:

Voldoet aan de voorschriften voor de statische afbuigingstest van GB/T5023.2-2008/IEC60227-2:2003 en GB/T5013.2-2008/IEC60245-2:1998; Voldoet aan de voorschriften van GB/T5013.5-2008 en GB/T5013.6-2008 voor de statische afbuigingstest; Voldoet aan de voorschriften van 4.4.1 afbuigingstest en 4.4.2 statische afbuigingstest in GB/T5023.6-2008.

Statische flexibiliteitstest volgens IEC60245-1 r Voor het controleren van de mechanische sterkte van voltooide flexibele kabels.

Parameterindicatoren:

1. Proefdiameter Φ6-φ32 mm (standaard met twee sets armaturen)

2. Proeflengte 3000 mm, hoogte van de grond ≥1500 mm

3. De afstand tussen twee klemmen (de afstand tussen de twee klemmen voldoet aan de voorschriften van tabel 4, tabel 5 en GB/T5023.2-2008 in GB/T5013.21-2008)

Buigvlak 1:760-1700 mm

Buigkracht 2: 200-1700 mm

4. snelheid: 4m/s2 1500 keer/h

5Telbereik: 0-999999

6Motorvermogen: 0,37 kW

7. Externe afmetingen: 2350 * 850 * 1700mm

8Teststroom: 0,1 A

9Testspanning: 12V

10Gewicht: 300 kg.

11. aantal cycli ≥ 3000000 keer

12Alarm en uitschakeling wanneer de isolatie kern van de kabel is gebroken.

Beginsel:

Neem een draad van de juiste lengte, bevestig het aan de apparatuur en beweeg het heen en weer.
