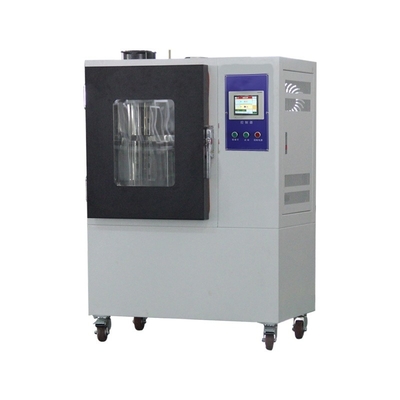

Ozonweerstandstestmachine voor niet-ozonreactieve materialen voor het inschatten van de weerstand van elastomeer

DX7120Ozonweerstandstoetsinrichting

1. Normen:

Voldoet aan IS 10810 (deel 13), IEC 60811-403, ASTM D 470, IS 3400 (deel 20): 1994, ISO 1431-1/1994 en ASTM 4575.

2Overzicht:

Volgens IS 10810 (deel 13), IEC 60811-403, ASTM D 470, IS 3400 (deel 20): 1994,ISO 1431-1/1994 en ASTM 4575 voor de schatting van de weerstand van elastomeer- en polymerenmaterialen van kabels tegen ozonaanslagDe testinrichting moet bestaan uit een testkamer, een ozongenerator met een hoogspanningsvoeding en een regelaar, een luchtdroger/reiniger, een stroommeterregelaar, een temperatuurregelaar,een glasinstrument, een monsterdrager voor chemische tests en een ozon detectieapparaat.

3. Technische parameters:

1) De testkamer moet worden gemaakt van ozon-niet-reactief materiaal, bij voorkeur roestvrij staal.

2) De kamer moet een volume van ten minste 60 liter hebben en moet een koeloven zijn met zowel verwarming als koeling.

3) De temperatuur van de testkamer moet worden geregeld door middel van een elektronische digitale temperatuurindicator met behulp van de PT-100-sensor.

4) Het vereiste temperatuurbereik bedraagt 10°C tot 80°C en de controle nauwkeurigheid is beter dan ±1°C

5) The inner chamber should be accessible through a door with an appropriate closing mechanism and sealing to prevent partial pressure loss or adverse effects on ozone concentration levels throughout the test.

6) De deur moet voorzien zijn van een inrichting of een vergrendelingsmechanisme om te voorkomen dat de deur gedurende de verwachte testduur per ongeluk wordt geopend.

7) De toegangsdeur moet voorzien zijn van een waarnemingsruimte van gehard glas en moet worden verzegeld om gedeeltelijk drukverlies of nadelige effecten op de ozonconcentratie tijdens de test te voorkomen..

8) De binnenkamer kan worden uitgerust met een lichtbron voor tussentijdse waarneming van het monster.

9) De binnenkamer kan worden uitgerust met een rek of rek voor het plaatsen van het monster, het materiaal van het rek mag niet reageren met ozon, bij voorkeur roestvrij staal,en het rek moet zo zijn ontworpen dat het effect op de introductie tot een minimum wordt beperkt, circulatie, uitwisseling of uitstoot van het lucht-ozonmengsel.

10) Er zijn apparaten nodig om de concentratie en de partiële druk van de ozostroom in de lucht te genereren, te meten en te regelen;en voorkomen van ozon stratificatie wanneer de lucht ozon stroom wordt ingevoerd in de kamer.

4Ozongenerator:

1) De ozonopwekkende bron dient buiten de testkamer te worden geplaatst en de vreemde stoffen in de gasstroom moeten voldoende worden gefilterd.

2) De ozongenerator moet geconcentreerde elektroden hebben, gescheiden door een dun glazen dielectricum, waarbij een spanning tussen de elektroden wordt aangebracht.

3) De generator kan worden aangedreven door een hoogspanningstransformator met een maximaal spanningsbereik van 20-30 kV en een uitgangsstroom van 8 mA met spanningswijzigingsregeling.De nauwkeurigheid van de hoogspanningstransformator moet ±1% bedragen..

4) De ozongenerator moet in een houten behuizing worden geplaatst om de volledige veiligheid van de gebruiker te waarborgen.

5) De ozonconcentratie moet rechtstreeks worden gemeten met behulp van een ozonmeter of een ozonanalysator/ozondetector.de ozonconcentratie in de testkamer moet 25 tot 500 pphm (delen per miljoen) of ppb (delen per miljard) bedragen;, en de ozonmeter moet een optioneel bereik hebben van 25 tot 500 pphm/ppb

6) Naast de ozonmelder/ozonanalysator moeten alle voor de chemische methode benodigde toebehoren ter verificatie worden geleverd.

5Luchtvoorziening:

1) De luchtbron moet afkomstig zijn van de omgeving of de persluchtvoorziening en volledig gefilterd of gefilterd zijn en een luchtdroger is vereist om vocht uit de lucht te verwijderen

2) Er moet een vochtigheidsindicator worden geleverd, bestaande uit een herbruikbare vochtigheidsindicatorgel.

3) De luchtstroom met de vereiste ozonconcentratie moet tussen 280 en 560 l/h liggen en de luchtdruk moet iets hoger blijven dan de atmosferische druk.

4) Stroommeter met regelaar: moet de luchtstroom zeer fijn kunnen regelen in het bereik van 2 tot 20 l/min.

6- Circulatieventilator:

1) Om het ozonmengsel te laten circuleren, moet een elektrische ventilator worden voorzien die gedurende de hele test een constante snelheid kan handhaven.

2) De snelheid gemeten vanaf 50 mm aan de voorrand van het ventilatorblad aan de zijkant van de windkamer mag niet minder zijn dan 0,6 m/s.

3) De motor van de ventilator mag niet binnen worden geplaatst. De motor van de ventilator moet een verlengas of aandrijvingsmechanisme hebben om de motor van de binnenkant van de holte te isoleren.

4) De ventilatorbladen moeten in de windkamer zijn ingebed en gescheiden of afgesloten zijn met een beschermend net of een roosterkooi.

7Glasinstrumenten:

1) Ozongas verzamelen en de ozonconcentratie bepalen door chemische analyse.

8. Proefgroep:

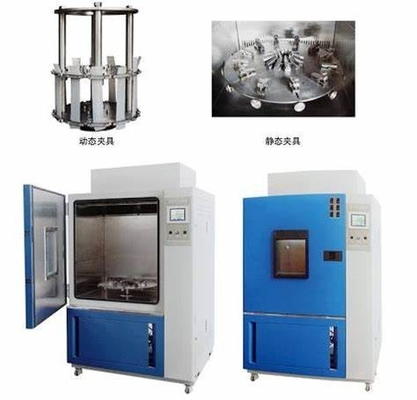

1) In de testkamer moet een mechanische draaibank met voldoende afmetingen worden aangebracht en er moet een handgreep of een kader voor het bevestigen van het monster aan worden aangebracht.

2) Het monster moet met een snelheid van 20 mm/s tot 25 mm/s in een vlak loodrecht op de luchtstroom worden verplaatst.op zodanige wijze dat hetzelfde monster elke 8 tot 12 minuten in dezelfde positie in de testkamer komt.

9. Afvoerstelsel:

1) De testkamer moet zijn uitgerust met een geschikt uitlaatsysteem en een ozonverminderingstoestel, zoals een katalysator.

2) The exhaust system must operate in such a way that the air-ozone mixture from the test chamber must be exposed to an appropriate ozone depleting device or catalytic device so as not to introduce it into the ambient atmosphere.

10Inlaatvermogen:

De werkingsinvoer is 220 V+/-10% AC en de frequentie is 50 Hz+/-3%.

11Kalibratie:

1) Ozonmeters/ozonanalysatoren, stroommeters en temperatuurregelaars en testkamers moeten worden gekalibreerd door NABL (ISO/IEC 17025) geaccrediteerde laboratoria.

12Demonstratie:

1) Het uitvoeren van training over de volledige werking van apparatuur en systeemcontroles in overeenstemming met de CPRI-specificaties.

2) De functionaliteit van de ozondetector aan te tonen en te verifiëren met chemische methoden tijdens de installatie en de inbedrijfstelling.
