Metode voor het testen van de thermische geleidbaarheid van een plaatmachine die van toepassing is op de thermische geleidbaarheid van droge clay- en zandmonsters

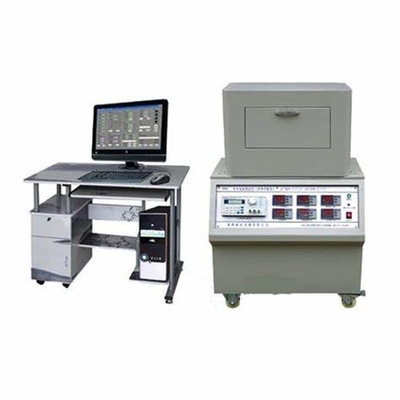

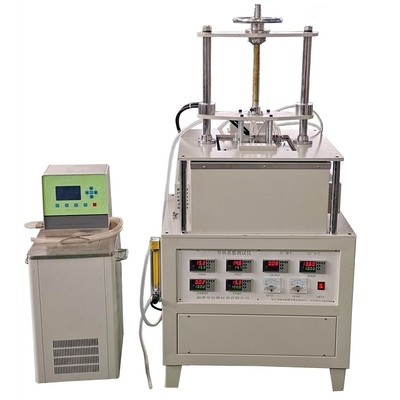

DX8377A Thermische geleidbaarheidstester (plaatmethode)

1- Toepassingsgebied:Toepasselijk op: thermische geleidbaarheid van droge exemplaren van klei en zand, en de thermische weerstand van het monster moet groter zijn dan 0,1m2.K/W.

De thermische geleidbaarheid en de thermische weerstand van klei en zand worden gedetecteerd door een warmte-stroommeter.en de automatische detectie wordt gerealiseerd door verbinding te maken met de computer om een experimentele rapport te genererenDe thermische geleidbaarheid en de thermische weerstand worden berekend door aan één zijde van het monster een stabiele warme oppervlaktetemperatuur toe te voegen.het overbrengen van warmte door het monster naar het koude oppervlak (kamertemperatuur)Het is speciaal uitgerust met een geotechnisch monstervat en een specifiek apparaat voor het testen van de warmtecapaciteit.die kan worden gebruikt voor thermische geleidingsvermogen analyse en specifieke warmtecapaciteit bepaling van klei, zand en andere bodems.

2Voldoen aan de normen:

It conforms to GB/T10295-2008 "Determination of Steady-state Thermal Resistance and Related Characteristics of Thermal Insulation Materials" and ISO/DIS8301 "Determination of Steady-State Thermal Resistance and Related Characteristics ---- Heat Flow Meter Device".

Ten derde: de belangrijkste technische parameters

1- Thermische geleidbaarheid: 0,015-400 W/mk, nauwkeurigheid beter dan 5%.

(Aangevuld met een ronde proefbuis voor geotechnische metingen, Ф90 mm)

2. Warme oppervlaktetemperatuur: kamertemperatuur -99,99 °C, temperatuurmeting door middel van een digitaal display met een hoge graad, een nauwkeurigheid van 0,2 graden, resolutie 0,01 °C.

3. Koude oppervlaktetemperatuur: kamertemperatuur, met behulp van een digitaal display met een hoge temperatuur om de temperatuur te meten, met een nauwkeurigheid van 0,2 graden, resolutie 0,01 °C.

4. temperatuurregeling van het hete oppervlak: kamertemperatuur -99,99 °C, temperatuurmeting door middel van een digitaal scherm met hoog programmabeheersing, nauwkeurigheid van 0,2 niveau, resolutie 0,01 °C, plaatverwarmer,tweerichtings thyristorregeling.

5De koude noedels worden gedwongen door de lucht te koelen.

6- Neem een computer automatische test.

7. WPY-warmteflussemeter wordt aangenomen en de warmteflussemeter is 23,26w/m2.mV.

8Een voorruit van plexiglas wordt gebruikt om het experimentele proces rechtstreeks te observeren.

9. Warmteoverdracht van hete en koude platen: 150×150 (mm).

10- Verstelbare afstand tussen warme en koude platen: 0-160 (mm).
