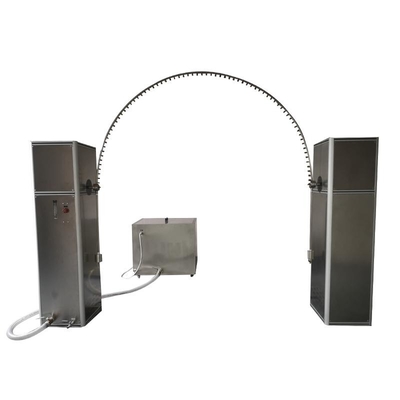

Pendelbuis regentestmachine voor de waterdichte test van elektrische producten

DX8321 testtoestel voor de regenproef met slingerbuis

Technische voorschriften voor regentestapparatuur

1Voldoen aan de normen:

De regenproefapparatuur GB4208-93, GB10485, GB2423, 38-90, GB4706.32-2004 en IEC60529-2001 "Enclosure Protection Level (IP Code) " zijn ontworpen en vervaardigd:en geschikt zijn voor de waterdichte test van elektrische producten met een tweede kenmerkenummer van 3 en 4 (IPX3, X4).

2. De belangrijkste technische parameters van de apparatuur

1. De door de apparatuur gebruikte spanning AC 220V±10%; frequentie: 50Hz±5%

2- Swing tube grootte: R=1200mm, voldoen aan het gebruik van 1300*800*800mm producten van monsters

3. Schommelbuismateriaal: SUS304 roestvrij staal (buitendeurs ≥ 19 mm, wanddikte ≥ 2 mm);

4. Druppelgatdiameter: ¢0,4 mm, aantal gaten: 50 IPX3-openingen, 75 IPX4-openingen

5Totale waterstroom: IPX3: 3,5 L/min; IPX4:5.3L/min

6Hoek van het mondstuk: 120 graden (IPX3), 180 graden (IPX4)

7. De hoek tussen IPX3 en IPX4 kan worden omgezet en vervangen (testmethode a bij waterdichtheid op drie niveaus en waterdichtheid op vier niveaus)

8. Swing hoek 120 graden (IPX3), 360 graden (IPX4)

9- Watervolume aanpassingsbereik: ≥0-10L/min (configureerbaar)

10. De schommeltijd (2X120 graden) tijdens de PX3-test is 4 s; de schommeltijd (2X180 graden) was 12 seconden tijdens de IPX4-test

11. De stroom van elk waterstuk is 0,07 L/min (instelbaar) en de stroommeter geeft een directe aflezing

12Testtijd: 0-999 min (instelbaar)

13De diameter van de draaitafel: ≥ 1600 mm (hoogteverstelbaar); de belasting van de draaitafel: ≥ 200 kg

14. Draaibord snelheid: kan worden ingesteld

15. De waterstroom kan rechtstreeks worden weergegeven; de waterdruk kan rechtstreeks worden afgelezen door een drukmeter of een elektronisch scherm

16. PLC + stapmotor + touchscreen (PLC + stapmotor + touchscreen besturingssysteem: swinghoek, swingsnelheid en testtijd kunnen direct op het touchscreen worden ingesteld)

17Na voltooiing van de test kan het water in de waterpijp automatisch worden verwijderd

18Het hoofdstuk van de open kolom is gemaakt van SUS304 roestvrij staal.

19- een verificatiecertificaat van een derde partij voor de geleverde apparatuur.

3Andere vereisten:

De leverancier verzorgt gratis installatie, ingebruikname en opleiding.
