Plastic Smoke Density Testing Machine Een nieuw type testapparatuur voor het meten van rookdichtheid ontwikkeld

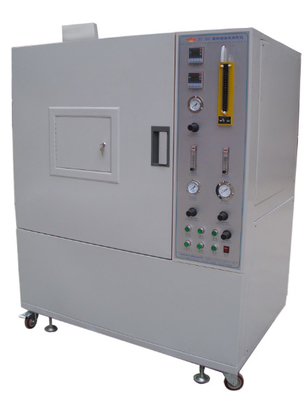

DX-8368 Plastic Smoke Density Testing Machine

De rookdichtheidsmeter voor kunststofverbranding is een nieuw type testapparatuur voor het meten van de rookdichtheid die is ontwikkeld volgens de in de norm GB/8323 gespecificeerde technische voorwaarden.2-2008 en ISO5659-2 "Plastic smoke generation Part 2 Test Method for Determination of Smoke Density by Single Chamber Method", zijn deze normen geschikt om de specifieke optische dichtheid van rook die ontstaat bij het verbranden van kunststof te bepalen, en de maximale specifieke optische dichtheid is het testresultaat.Het wordt gebruikt om de rookprestaties van kunststoffen onder bepaalde omstandigheden te evalueren..

Het is in overeenstemming met GB8323.2-2008 "Plastic-smoke generation-Part II: Testmethode voor het bepalen van de rookdichtheid door eenkamermethode" en ISO5659.2-2006 "Plastic-smoke generation-Part II:Bepaling van de optische dichtheid door eenkamermethode". astma e662

Het hele instrument bestaat uit een gesloten testkamer, een fotometersysteem, een stralingsconus, een verbrandingssysteem, een ontsteking, een testdoos, een beugel,een temperatuurmeting en een rookdichtheidstestsoftwareHet circuit is ontwikkeld door een microcomputer met één chip, met een hoog technisch gehalte en stabiele prestaties.Het is echter ook mogelijk om andere materialen te evalueren (e.g..bv. rubber, textielbedekkingen, gelakte oppervlakken, hout en andere materialen) en wordt veel gebruikt in productie-installaties in de kunststofindustrie, de vaste stoffenindustrie,en wetenschappelijke onderzoeks- en testeenheden.

1Testkamer:

1.1 De voordeur is voorzien van een venster en een ondoorzichtig lichtschild dat de beweging van het venster blokkeert.

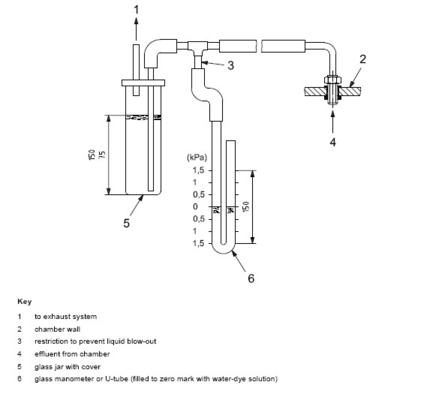

1.2 De bodem van de vierkante doos is voorzien van een blaasbaar aluminiumfolieplaat om overdruk te voorkomen, dat bestaat uit een veiligheidsplat met een dikte van 0,04 mm, een lengte van 405 mm,een breedte van 200 mm, en een totale oppervlakte van 81000 mm2, en een interne drukregulerende inrichting van de doos is geïnstalleerd (zie figuur 2).

1.3 Lichtraam: de twee bovenste en onderste lichtraamjes Ø 75 mm, de onderkant van het lichtraam is voorzien van een 9 W-ringvormige elektrische verwarming,om de temperatuur van het bovenste oppervlak van het lichtvenster te waarborgen (50 oC ~ 55o C is geschikt) om de rookconcentratie op het oppervlak tot een minimum te beperken, het lichtvenster is boven op de testbox en een 8 mm dik optisch platform is om het lichtvenster buiten de testbox geïnstalleerd,en de optische tafel wordt bevestigd met een metalen staaf van Ø 15 mm die het vaste platform en de testbox kan verbinden.

1.4 Inwendige afmetingen: hoogte 914 mm X breedte 914 mm X diepte 610 mm

1.5 Materiaal: Het bestaat uit drie lagen: de buitenste laag is een 1,5 mm dikke stalen plaat, elektrostatische bakplaat bij hoge temperatuur, beige witte verf,de middelste laag bestaat uit een asbestlaag van 60 mm dik, en de binnenste laag is 1,2 mm dik USU304 roestvrij staal, hoge temperatuur elektrostatisch bakken zwarte verf, die gemakkelijk kan worden gereinigd.

1.5 Luchtinlaat en -uitlaat: De luchtinlaat is bovenop de testbox geplaatst met een diameter van Φ65 mm en de sluiting en sluiting worden geregeld door een magnetoventil met flens;De uitlaat wordt onderaan links geplaatst, met een diameter van Φ80 mm, en wordt bediend door een magnetoventil met een flens om de sluiting en sluiting te regelen, en een uitlaatventilator is bevestigd.

2Foto-elektrisch meetsysteem:Het bestaat uit stroomvoorziening, fotomultiplierbuis, vergrotingstranslucensen, sluiter, filter, neutrale translucensen, lens, optisch systeem obscura, lichtbron en optische raamverwarming

2.1Lichtbron:

2.1.1Lichtbron: Het bestaat uit een gloeilamp van 6,5 V, een transformator die stroom levert (invoer 220 V en uitgang 6,5 V) en een variabele weerstand.

2.1.2Installatie: de lamp wordt geïnstalleerd in de ondoorzichtige donkere doos aan de onderkant van de testkamer, die bestaat uit een lichtbron, een convexe lens, een lichtverwarming en een optisch raam.

2.1.3. Vensterboor: AC220V stroomtoevoer, omgeven door een 9W weerstandsdraad, om de temperatuur van het bovenste oppervlak van het venster te waarborgen (50 oC ~ 55oC).

2.1.4. Convexe lens: 51 mm in diameter, ingesteld en gekalibreerd, die volledig een ring vormt met een diameter van 51 mm en geen ander licht in de straal buiten de ring.

2.1.5Optisch venster: samengesteld uit een onbelemmerde doorschijnende film en een camera obscura-doos.

2.2Foto-detector:

2.2.1Fotodetector: Het bestaat uit een fotomultiplierbuis, een vergrootfilter, een sluiter, een filter, een neutraal filter, een convexe lens, een optisch venster, enz.

2.2.2. Fotomultiplierbuis:

2.2.2.1. Parameters van fotomultiplierbuis: spanning: DC 1000V, stroomtoevoer: ingang 12V, uitgang 0 ~ -1200V 2mA

2.2.2.2. Foto-elektrische systeemverwerking: de fotodetector is een fotomultiplierbuis, verbonden met het A/D-nummersjabloon en verwerkt door een microcomputer met meerfasenversterking.Het kan continu de doorstroming van de overeenkomstige optische dichtheid met de tijd meten, wat 5 hoeveelheden spectraal gevoelige respons is, vergelijkbaar met de respons van het blote oog en de donkere stroom is minder dan 0,001 uA.De minimale gevoeligheid van de fotomultiplierbuis kan worden verkregen door 100% van de 0-waarde te lezen..5 neutraal filter en één ND-2-vergrootfilter in het optische pad.

2.2.3Vergrootfilter: ND-2.0-doorlaatbaarheid is 0,95%, en de kleurtemperatuur van een lichtbron is K=2854.

2.2.4- sluiter: gebruikt voor buffer en 0% correctietransmittantie.

2.2.5Filter: voor het compensatiefilter is de optische dichtheid 0,1 tot 1,0 en 2.0, in totaal 11 stukken.

2.2.6Neutraal filter: ND-0.5Een lichtbron met een kleurtemperatuur van K = 2854.

2.2.7. Convexe lens: de diameter is 51 mm, zodat de directe straal kan worden gefocust op een kleine sterke plek op de doorschijnende plaat tussen de bovenste en onderste obscura.

2.2.7Kalibratie van het optische systeem: detectie met een neutraal filter met een optische dichtheid van 3,0 en een golflengte van 550 tot 650 nm.

2.2.8Optisch venster: samengesteld uit een onbelemmerd doorschijnend vel en een camera obscura-doos.

3. Stralingsconus:

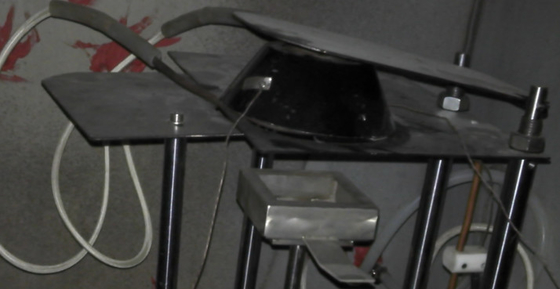

3.1. Stralingsconus: Het bestaat uit een verwarmingselement met een nominale vermogen van 2600 W, dat 10 kW/m2 tot 50 kW/m2 stralingsintensiteit kan leveren in het midden van het monsteroppervlak.Bij het testen van de straling van de andere twee plaatsen op 25 mm afstand van het middelpunt van het monster, mag de straling van deze twee posities niet minder zijn dan 85% van de straling van het middelpunt van het monster.

3.2Radiant kegelverwarmer: aangedreven door een onafhankelijke voedingsbron, het vermogen van de eenfasige isolatietransformator is 3000 W en de temperatuurregeling is gebaseerd op thyristorregeling met snelle cyclus,en de controletemperatuur kan worden gestabiliseerd op ±2 °C.

3.3. warmte-stroommeter: een vlakke oppervlakte met een bereik van 50 kW/m2 en een diameter van 10 mm in het ontvangende stralingsgebied, waarvan het oppervlak met mat zwart is bekleed en waarvan de koeling door water wordt gekoeld.

3.4Ontsteking: de ontstekingsstuk is gemaakt van een koperen buis met een diafragma van 4,0 mm en de vlamlengte en de horizontale afmeting bedragen 30 mm.

4Gasvoorziening:

4.1Gasbron: zuiverheid 95%, gas gemengd met propaan en lucht, druk 170 Kpa

4.2Propaanstroommeter: 1~100 cm3/min

4.3. Luchtstroommeter: 5~500 cm3/min

5Prestaties:

1Transmittance resolutie: 0,0001%;

2Meetbereik: 0-100%; automatische versnellingswisseling bij het meten.

3. meetnauwkeurigheid: ± 3%;

4Werkspanning: AC200-240V 50Hz;

5Omgevingsvochtigheid: kamertemperatuur -40°C

6Werkomgeving: Wanneer het instrument werkt, moet het direct zonlicht en een gedwongen luchtstroom vermijden.

6. Meetsoftware:

Gebaseerd op Windows XP-operatie-interface en LabVIEW-stijl. Transmittance versus tijdscurve wordt weergegeven. Chinese en Engelse interface, en bieden Chinese en Engelse handleidingen.
