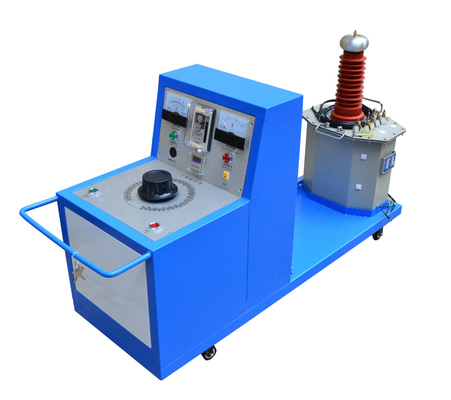

Kabel Voltage Testing Machine Automatische beëindiging Hoogspanningsuitgang van dit instrument is wisselspanning

DX5130Kabelstandspanningsmeter

AC- en DC-testschakeling:

1De hoogspanningsuitgang van dit instrument is wisselspanning. DC wordt verkregen door een hoogspannings siliciumstapel in serie in het oorspronkelijke circuit in te voeren, zodat de testlus een pulserende DC-spanning is.Het proces van realisatie is dat de siliciumstapel al in de hoogspanningsisolatie toren van de hoogspanningstransformator zit.en de hoogspannings siliciumstapel wordt gewoonlijk met een kortsluitingspol kortsluitWanneer de gelijkstroomtest vereist is, wordt de kortsluitstang weggenomen om de hoogspannings siliciumstapel aan te sluiten op het testcircuit en is de spanning van de lus de pulserende gelijkstroomspanning.

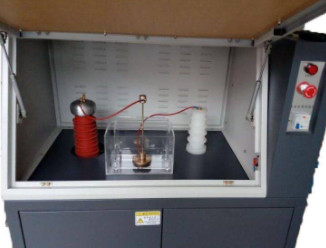

2. De wisselspanning en de gelijkstroomspanning van de test zijn voornamelijk afhankelijk van het feit of de kortsluitingsstaaf in de hoogspanningsisolatietoren wordt verwijderd.de spanning op de hoogspanningsbal is gelijkstroomspanning, en wanneer de kortsluitingsstaaf wordt ingebracht, is de spanning op de hoogspanningsbal een wisselspanning.

3. DC AC selectie knop op het voorpaneel. De staat van deze knop verandert niet de aard van de spanning van het apparaat.het apparaat verbindt gewoon het DC-alarmcircuit. instrueren de gebruiker dat wanneer de deur wordt geopend, moet u de hoge spanning balancerende bal te ontladen.Druk op de ontlading apparaat op het paneel om het einde van de ontlading staaf contact maken met de hoogspanning gelijkstellen balHet wordt aanbevolen dat de gebruiker elke keer dat de ontladen koperen bal meer dan vijf seconden in contact komt met de hoogspanningsbal, de bal met de spanning gelijk maakt.

4In de gelijkstroomtest moet de computer ook de gelijkstroomtoestand kiezen, anders is het testresultaat onjuist.

Prestatie-eigenschappen:

(1) De deurgrensbescherming: sluit de deur niet, zelfs als het aanstekexperiment begint, de apparatuur geen reactie heeft, de software heeft: de veiligheidsdeur wordt niet onmiddellijk gesloten.

(2) Bescherming tegen spanningsvermindering: als de stroom tijdens het experiment plotseling wordt afgesneden, wordt de spanning van de spanning in de spanning van de spanning verlagen.het zal automatisch terugkeren naar de nulpositie na de volgende opstart om ervoor te zorgen dat de initiële spanning is op de nulpositie

(3) Bescherming van de eindspanning: de eindspanning kan door software worden ingesteld om ervoor te zorgen dat bij een abnormale stijging van de opgegeven spanning tijdens het step-upprocesHet zal automatisch stoppen en terugkeren naar nul.

(4) Mechanische grens van hoge spanning: als het software-systeem de controle verliest, blijft de spanning stijgen en keert deze automatisch na de grens van hoge spanning terug tot nul.als het niet wordt gestopt na de storing, zorgen de gegevens die door de overstromingsbeschermer worden verzameld ervoor dat de spanning automatisch met een hoogspanningsindicator op nul wordt gebracht, and the state of the indicator light can be judged by observing the status of the indicator to determine whether the voltage is really boosted or at the zero position If the experiment is done for a long timeom de goede werking van de apparatuur te waarborgen, is de apparatuur voorzien van een uitlaatpoort voor de transformator om de goede werking van de transformator te waarborgen;En de levensduur wordt verlengd als in het experimentAls het monster een geur of brand en rook heeft, kan het door het uitlaatstelsel worden verwijderd.

(5) Onafhankelijke aarding

(6) Bescherming tegen kortsluiting

(7) Bescherming tegen storingen van software

(8) Bescherming tegen lekken

(9) Ontladingsbescherming aan het einde van het experiment.
