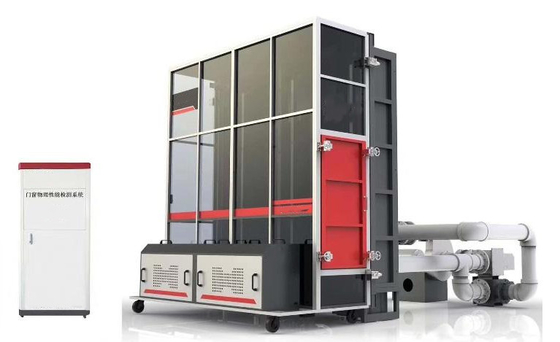

DX8685 Doors And Windows Three Performance Testing Equipment, in overeenstemming met GB/T 7106-2019

DX8685 deuren en Windows drie prestatie-testapparatuur

Gebruik van de apparatuur:Het wordt hoofdzakelijk gebruikt om de luchtdichtheid, waterdichtheid en compressietoestand van deuren en ramen van gebouwen te testen.

Voldoen aan de norm:in overeenstemming met GB/T 7106-2019 "Methode voor de detectie van luchtdichtheid, waterdichtheid en winddrukweerstand van buitendeuren en ramen van gebouwen".

Technische parameters:

1 Winddrukweerstand: statisch drukverschil: ≥±5000pa nauwkeurigheid: ≤2%

Draadloze verplaatsing: 0~50 mm Verplaatsing: ±0,1 mm

2- Luchtdichtheid: luchtstroom: 0~300 m3/h nauwkeurigheid: luchtstroom≤3%; differentiële statische druk≤2%

3. waterdicht: Stabiel onder druk: sproeiwater: 0-2L/(m2*min) Nauwkeurigheid: 2L/(m2*min)

Differentiële statische druk: ≥ 700 pa nauwkeurigheid: ≤ 2%

Fluctuerende druk: watervolume: 2~3L/(m2*min) Nauwkeurigheid: 3L/(m2*min) Periode: 2s~6s

Cyclus: ≥ 3 s Fluctuerende druk: ≤ 2% nauwkeurigheid: 3 s~5 s

4Stroomvoorziening: driefasige vijfdraad AC380V 15KW Watertoepassingen: boven- en onderwater

5De meetfout van de luchtstroommeter is minder dan 5% van de aangegeven waarde.

6De meetfout van het meetapparaat voor differentialdruk is minder dan 2% van de aangegeven waarde.

7De meetfout van de verplaatsingsmeeter is minder dan 2% van de aangegeven waarde.

Verplichtingen:

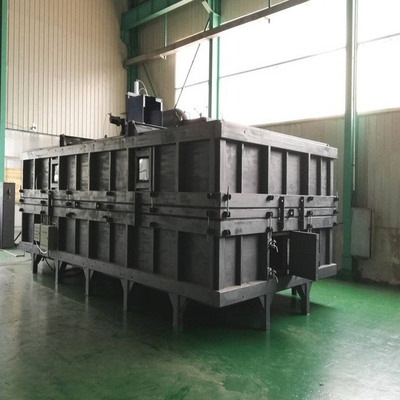

1. Drukscherm (in overeenstemming met GB/T7106-2019)

2. Installatiesysteem voor monsters (in overeenstemming met GB/T7106-2019)

3. Drukvoersysteem (in overeenstemming met GB/T7106-2019)

4. Sprinklersysteem (in overeenstemming met GB/T7106-2019)

5. Meesysteem (in overeenstemming met GB/T7106-2019)

De norm voor deze nieuwe deur- en raamtoetsapparatuur GB/T7106-2019 (Detectiemethode voor luchtdichtheid,waterdichtheid en weerstand tegen winddruk van buitendeuren en ramen van gebouwen) [testpunt] wordt gebruikt voor de detectie van de drie fysische eigenschappen van deuren en ramen., namelijk luchtdichtheid, waterdichtheid en winddrukweerstand.

[Toepasselijke norm]GB/T7106 "Testmethoden voor luchtdichte, waterdichte en winddrukbestendigheid van buitendeuren en ramen van gebouwen"

[Product features]The physical performance testing equipment for doors and windows is the second generation of new doors and windows three performance testing equipment developed by our company according to the new standard draft for review, die de kenmerken heeft van een eenvoudig vastklemmen van de monsters en een automatische controle van de test.

De nieuwe nationale norm GB/T 7106-2019 voor drie prestatie-testapparatuur voor deuren en ramen wordt gebruikt om de luchtdichte prestaties te detecteren.waterdichte prestaties en winddrukweerstand van deuren en ramen van gebouwen, en de prestatieparameters te kwantificeren.

De testfunctie van de apparatuur voldoet aan de testvereisten van de huidige testnorm (GB/T 7106-2008) en de nieuwe nationale norm (GB/T 7106-2019, inwerkingtredingstermijn 1 november 2019)2020) tegelijkertijd.

Variabele volume van de gesp:

1Verbeter de respons van het verkeer.

2Verbeteren van de nauwkeurigheid van de stroommonsterneming.

3Het maakt het mogelijk de stroom snelheid van lage drukgradiënt te testen.

Voordelen van de technologie voor variabele gesp:

1. effectief verminderen van de lengte van de afdichting contact kloof tussen de gesp vak en de statische druk vak, het verhogen van het vermogen van de gesp vak om de doorlaatbaarheid te verzamelen,en de kans op lekken van de gesp te verminderen.

2De maximale mate zorgt voor de consistentie tussen het contactgebied van de statische drukbox van het monster en het contactgebied rond de gesp.en vermijdt de extra doorlaatbaarheid die wordt veroorzaakt door de gedeeltelijke afdichting van het niet-monster.

3De nieuwe klemmethode simuleert in hoge mate de constructie- en installatiemethode van het exemplaar onder werkelijke werkomstandigheden en produceert geen spanningsvorming.

4. Volledige modulus afgesloten afscherming, geschikt voor de meeste praktische toepassingen op de markt.

2. Volgens (voldoen aan) de norm

GB/T 7106-2008 "Klassificatie- en testmethoden voor luchtdichte, waterdichte en winddrukbestendigheid van buitendeuren en ramen van gebouwen".

GB/T 7106-2019 "Testmethoden voor luchtdichte, waterdichte en winddrukbestendigheid van buitendeuren en ramen van gebouwen" wordt op 1 november 2020 ingevoerd.

GB/T3143-2015

3. Belangrijkste technische parameters en kenmerken:

Een nieuwe norm voor apparatuur voor het testen van de fysieke prestaties van buitengrenzen

Nieuwe nationale standaard GB/T 7106-2019 voor de fysieke prestatie van apparatuur voor het testen van buitenruiten van gebouwen

De nieuwe nationale norm GB/T 7106-2019 heeft drie prestatie-testapparatuur voor deuren en ramen

De nieuwe standaard gebouw buitenruit fysieke drie prestatie testen apparatuur
