Apparatuur voor het testen van de rookdichtheid van draden en kabels die hoofdzakelijk wordt gebruikt voor het bepalen van de concentratie rook die door kabels wordt vrijgegeven

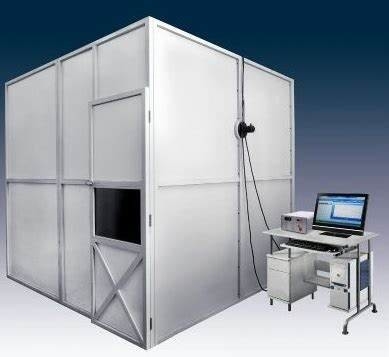

DX8330WRokendichtheidstesten voor kabels en kabelsapparatuur

ToepassingsgebiedVoornamelijk gebruikt voor het bepalen van de concentratie rook die door kabels en optische kabels wordt vrijgegeven tijdens de verbranding onder specifieke omstandigheden.

Naleving van normen:Voldoen aan de voorschriften van de testnormen GB/T17651.1-1998 en IEC61034-1-2 "Meeting of Smoke Density of Cables and Optical Cables under Specific Conditions of Combustion".

Hoofdkenmerken:Deze testmachine is een geïntegreerd product van mechanische en opto-elektronische technologie, met professionele kennis van mechanische, optische en elektronische aspecten.met voordelen zoals een redelijke structuur, stabiele prestaties en gemakkelijke bediening; Windows XP-besturingsinterface, LabVIEW-stijl en uitgebreid beveiligingsmechanisme.De meetresultaten worden in realtime weergegeven en een perfecte curve wordt dynamisch getekend.De gegevens kunnen permanent worden opgeslagen, opgehaald en afgedrukt, en rapporten kunnen rechtstreeks worden afgedrukt.

Beginsel:Het optische systeem voor het meten van de rookdichtheid van brandende kabels of optische kabels onder specifieke omstandigheden bestaat uit een lichtbron, een siliconfotocelontvanger en een computersysteem.Het door de lichtbron gegenereerde licht gaat door een laboratorium met een rookdichtheid van 3 × 3 × 3 m en vormt een uniforme lichtstraal met een diameter van 1.5 ± 0,1 m op de muur tegenover de lichtbron, en een in het midden van de straal geïnstalleerde fotocel detecteert de intensiteit van de straal van de lichtbron.Wanneer in de verbrandingskamer een grote hoeveelheid rook ontstaat als gevolg van de verbranding van kabels of optische kabelsDe rook absorbeert een deel van de foto-elektrische energie, waardoor de straalintensiteit van de siliciumfotocel wordt verzwakt.de doorlaatbaarheid Tt met een lineaire respons ten opzichte van de oorspronkelijke 100% kan worden berekend.

Brandkamer:De gehele kubische verbrandingskamer is bevestigd aan een vierkant beugel met SUS304 roestvrij staal van 1,5 mm dik.

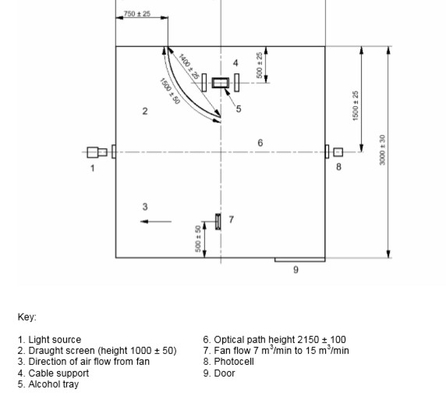

Grootte van de verbrandingskamer:3M x 3M x 3M, voor een totaal van 27 kubieke meter. Het kan een bakstenen wandconstructie of een stalen plaatconstructie zijn, naar keuze van de klant;

Vervaardigingsstructuur:Aan de voorzijde is een glazen uitkijkpunt en aan beide zijden is een transparant afdichtingsvenster met een afmeting van 100 mm x 100 mm aan de tegenovergestelde muren gemonteerd.die het lichtbundel van de horizontale lichtmetingstoestel doorlaatDe hoogte van het midden van het afdichtingsvenster vanaf de grond is 2150 mm. Aan de onderkant zijn verschillende ventilatiegaten, met ventilatiegaten van 100x500 mm (50 vierkante centimeter).De onderkant is uitgerust met zes wielen en de bovenkant van de zes rollen is uitgerust met uitlaatventilatoren.

Optisch meetsysteem:

Lichtbron: geïmporteerde kwartshalogeenlamp, nominale vermogen: 100W, nominale spanning: 12V, nominale lichtterugkeer: 2000-3000Lm

Ontvanger:Het is een siliciumfotocel met een lichtdoorlatendheid van 0% die aangeeft dat er geen licht doorgaat, en een lichtdoorlatendheid van 100% die aangeeft dat er volledig licht doorgaat zonder obstructie.De spectrumrespons wordt afgestemd op de spectrophotometer van het Internationaal Comité voor Verlichting (CIE).

Installatie:Installeer aan het ene uiteinde van een 150-lange buis met een stofdicht raam aan het andere uiteinde.

Een lichtdoorlatendheid van 0% geeft aan dat er geen licht doorgaat, terwijl een lichtdoorlatendheid van 100% geeft aan dat er volledig licht doorgaat zonder obstructie.

Standaard ontstekingsbron: de ontstekingsbron is 1.0L alcohol. Configuratie: ethanol 90%, methanol 4%, water 6%

Alcoholbak (verbrandingsboot): van roestvrij staal met een dikte van 1,0 mm, met een onderoppervlak van 210x110 mm, een bovenste oppervlakte van 240x140 mm en een hoogte van 80 mm,

Installatiepositie: de hoogte van de alcoholbak ten opzichte van de grond is 100 mm, waardoor de luchtcirculatie mogelijk is.

Gemengde rook:De ventilator is 250 mm boven de grond, 500 mm boven de muur en het luchtvolume is 7 kubieke meter per minuut.Tijdens het experimentDe lucht werd horizontaal geblazen door een ventilator.

Blank test:Het doel is om de temperatuur in de verbrandingskamer zo aan te passen dat deze de aangegeven temperatuur bereikt en de alcohollamp zo te verbranden dat in de verbrandingskamer een temperatuur van 25 ± 5 °C wordt bereikt.

Temperatuurmeting:Een temperatuursensor wordt geïnstalleerd op een hoogte van 1,5 meter van de grond en 0,5 meter van de muur in de deur.

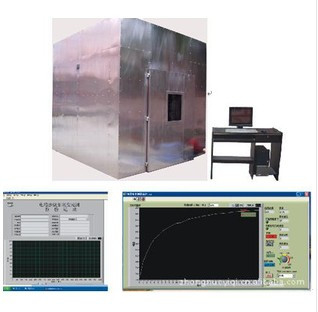

toebehoren:een reeks transmitancemetingssoftware die curves en rapporten kan uitvoeren. Zie figuur 1 en 2.

Inclusief één computer en één printer elk: De computer is als volgt uitgerust met het merk Lenovo: CPU: E4300 Hoofdbord: Asus P5KPL Geheugen: Kingston 2G; Harde schijf 160G display: 15 inch LCD drive:Samsung DVD; Inclusief rookafstotingssysteem van roestvrij staal (met gebruikmaking van een sterke rookafstotingsfunctie en een elektrische schakelaar, zoals in figuur 3 weergegeven)

Aanbevolen afmetingen voor de plaatsing van dit instrument in het laboratorium: hoogte 4,5 m x diepte 4 mX lengte 6 m

Laboratoriumkamertemperatuurvereiste: 25±5°C

Omgevingsgebruiksomstandigheden: vlakke grond, goede ventilatie, vrij van ontvlambare, explosieve, corrosieve gassen en stof; er is geen sterke bron van elektromagnetische straling in de buurt;Zorg ervoor dat de apparatuur voldoende onderhoudsruimte heeft.

Temperatuur: 5°C tot 30°C.

Luchtdruk: 86-106 kPa.

Stroomvoorziening: AC220V/50HZ.

Voltage toegestane schommelingsbereik: 380V ± 10%.

Frequentiebereik: 50 Hz ± 1%.

Gebruikers moeten op de installatieplaats overeenkomstige capaciteitsluchtschakelaars en -stroomschakelaars voor de apparatuur configureren.en deze schakelaar moet onafhankelijk en speciaal zijn voor het gebruik van deze apparatuur.

Wanneer de apparatuur niet werkt, moet de omgevingstemperatuur binnen 0-45°C blijven

1Optische meetinrichting:

A. Geïmporteerde kwartshalogeenlamp met lichtbron: nominale vermogen: 100 W, nominale spanning: 12 V, nominale lichtterugkeer: 2000-2000-

3000 Lm

B. Ontvanger: een siliciumfotocel met een lichtdoorlaatbaarheid van 0% die aangeeft dat er geen licht doorgaat;en een lichtdoorlatendheid van 100%, wat betekent dat het volledige licht zonder obstructie doorgaat.

2Standaard ontstekingsbron:

A. De ontstekingsbron is 1,0 liter alcohol

B. Alcoholbak: van roestvrij staal, met een bodemoppervlak van 210110 mm, een bovenste oppervlakte van 240140 mm en een hoogte van 80 mm, van kwartsglas,

3Rookmenging: gebruik van een bureaubladventilator om rook gelijkmatig in de verbrandingskamer te verdelen.

4.Blanktest: brandende alcohollamp om een temperatuur van 25 ± 5 °C in de verbrandingskamer te bereiken.

5Temperatuurmeting: een temperatuursensor wordt geïnstalleerd op een hoogte van 1,5 meter van de grond en 0,5 meter van de muur in de deur.

6Er is een reeks transmitancemetingssoftware inbegrepen, die curves en rapporten kan uitvoeren.

7. Inclusief één computer (zelf voorzien printer)
